主要特长

采用数字控制实现了良好的响应性和重复性

在前面配备显示器和设置按键的数字控制操作器

软启动/软停止设置为0时，可以对应响应速度快的高速升温控制

可对应特殊特性的加热器

因为具有定电流控制，定电压控制，定功率控制的功能，所以可以对应贵金属系列（铂，钼），超级KANTHAL合金，碳化硅等温度变化时电阻值变化大的加热器。

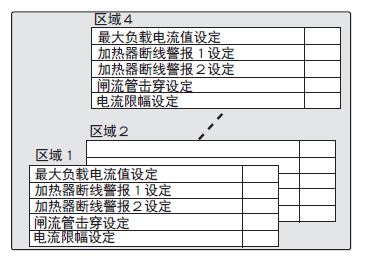

多存储器区域功能

因为具备可以记忆4模式存储区域用于加热器断线用的各种设置值，所以加热器断线警报的设置变更非常容易。

可检测非直线性负载加热器断线

没有变压器磁通密度限制实现变压器小型化（供选）

变压器1次测控制功能是抑制由于负载侧瞬间停电导致发生的过大电流。如果在变压器1次测实施控制时，需要使用附带变压器1次控制功能。没有变压器磁通密度限制。

可设定最大3点拐点使负载曲线与加热器的特性吻合。用于电阻值温度依存大的负载（灯加热器等）。

拐点可以自动设置。

主要规格

• 控制方式：相位控制/零交叉控制（可切换）
• 最大负载容量：AC20A, AC30A, AC45A, AC60A, AC80A, AC100A, AC150A, AC200A
• 适合负载：直线型（R:阻抗）负载（相位控制时：可变压1次侧控制、※１请参考变压器1次侧控制保护功能）
• 输入信号

1）第１组（组内可变更）

DC 4～20mA、DC 0～20mA、DC 0～5V、DC 1～5V、DC 0/12V、无电压接点输入

2）第２组（组内可变更）

DC 0～10V、DC 0/12V、DC 0/24V、 无电压接点输入

• 输出模式：定电压控制、相位角比例、电压比例、电压自乘比例、电压自乘回馈控制、定电流控制（选配）、定电力控制（选配）

• 电源频率：50/60Hz共用 (自动辨识)
• 标准功能：自动/手动切换（可选配外部设定）、斜率设定功能（可选配外部设定）、SOFT UP/SOFT DOWN功能、外部接点输入（DI）３点、二位置控制（可选配外部上限，下限设定)

＜选配功能＞

警报输出２点、加热器断线警报（暂存区：４点）、电流限制器、散热器温度异常

(150A,200A型为标准配备)、通信功能 RS-485 / 422A

＜一般规格＞

• 使用温度范围：性能保证范围 0～50℃、动作保证范围 -15～+55℃
• 电源电压（额定）：AC100～240V
• 质量：20A/30A型　約1.4kg、45A/60A型　約1.6kg、80A/100A型　約2.4kg、150A/200A型　約4.5kg
• 安全規格：

AC20A, AC30A, AC45A, AC60A, AC80A, AC100A型

UL　UL61010-1

cUL　CAN/CSA-C22.2 No.61010-1

CE：低电压指令　EN61010-1、過電圧种类Ⅱ

EMC指令　EN60947-4-3

※ 但、请使用指定之干扰滤波器（双信电机制）

20A/30A型　HF2030A-UP

45A型　HF2050A-UP

60A型　HF2060A-UP

80A型　HF2080A-UP

100A型　HF2100A-UP

AC150A, AC200A型

UL　UL508

cUL:CAN/CSA-C22.2 No.14

 ※150A, 200A型、不对应CE标记。

※1：变压器1次侧控制保护功能相关

控制变压器１次侧时、请使用附有变压器１次侧控制保护功能。

变压器１次侧控制保护功能为、可抑制由于负载侧(变压器)的瞬间停电而产生的过大电流。

无变压器１次侧控制保护功能时，因为可能发生过大电流，所以请使用磁束密度1.25T以下的变压器。此外、请务必将软启动功能设为有効。

外形尺寸图

型号
