产品介绍

数字显示控制器

数字显示控制器(过程/温度控制器)
FZ系列(FZ110 / FZ400 / FZ900)

  • 通用输入
    (可选热电偶、测温电阻、电压、电流)
  • 测量精度:显示值的±0.1%
  • 取样周期:0.05秒
  • 11段5位数字显示
  • 对应前面专用通信
  • 2输入功能(FZ400/FZ900)
  • 插件构造(FZ400/FZ900)
  • PV(量测值)可选择绿色或者白色
  • 温度
  • 过程
下载
  • 主要特长
  • 主要规格
  • 外形尺寸图
  • 型号

主要特长

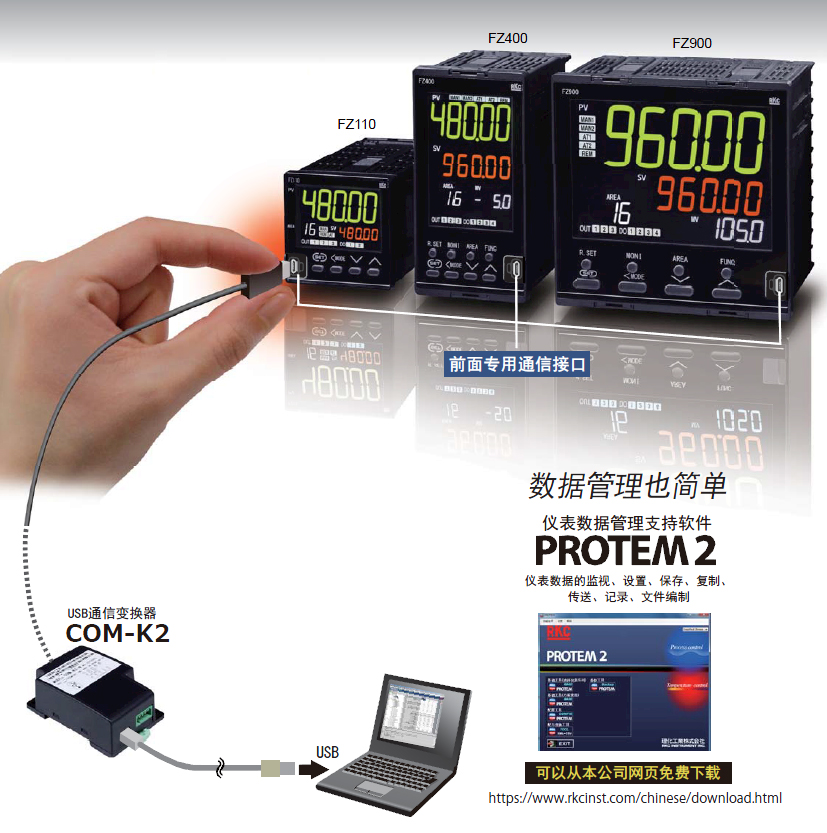

在48mm方形尺寸上搭载前面专用通信接口

全机型配备前面专用通信接口提高了现场维护性。

配备了支持控制器·显示器设置数据管理工具PROTEM2。

映衬设备 配备大型高亮度LCD显示器

配备了即使远距离也能识别的大型LCD显示器。

PV(量测值)可选择绿色或者白色。

通过2路输入实现多种应用

2CH(2回路)控制

1台控制器可以控制2CH。


2输入联动功能

在设置的水准处切换输入1和输入2的功能。


串级控制(控制回路联合功能)

配备了实现串级控制的专用自整定功能。


差温控制功能

输入1和输入2的PV值的差保持不变的控制功能。

进一步提高了控制性能和功能

配备了抑制过冲·低谷下降量的主动功能。

在使用简易程序控制场合,或者有较大的设定变更时,可以使用等级PID功能。





多种信息显示,还可以定制

用3行显示器显示丰富的信息。 ※只有FZ400/FZ900有3行显示



主要规格

  • 输入点数:最大2点 ※FZ110 1点
  • 输入种类:通用输入 ※输入范围参照输入值范围代码表(型号·价格)

1)热电偶输入:K, J, R, S, B, E, N, T, W5Re/W26Re, PLⅡ, PR40-20, U, L

2)测温电阻输入:Pt100, JPt100 (3線式)

3)低直流电压电流输入:DC0~10mV, DC0~100mV,DC0~20mA, DC4~20mA

4)高直流电压输入:DC0~1V, DC0~5V, DC1~5V, DC0~10V, DC-5~+5V,D C-10~+10V

  • 取样周期:0.05秒

※作为2回路控制或串级控制使用时是0.1秒

  • 测量精度:±(显示值的0.1%+1digit)※根据输入·范围不同有差异
  • 输出1(OUT1)※控制·事件·加热器断线功能·控制回路断线·模拟传输等

1)继电器触点输出(a):FZ110 1a触点

2)继电器触点输出(b):FZ400/FZ900 1c触点 ※使用高耐久性继电器

3)驱动SSR用电压脉冲输出:DC 0/12V

4)电流输出:DC 0~20mA, DC 4~20mA

5)电压连续输出:DC0~5V, DC1~5V, DC0~10V

6)晶体管输出:容许负载电流 100 mA

<供选规格>

  • 输出2(OUT2)※控制·事件·加热器断线功能·控制回路断线·模拟传输等

1)继电器触点输出(a):FZ110 1a触点

2)继电器触点输出(b):FZ400/FZ900 1a触点  ※使用高耐久性继电器

3)驱动SSR用电压脉冲输出:DC 0/12V

4)电流输出:DC 0~20mA, DC 4~20mA

5)电压连续输出:DC0~5V, DC1~5V, DC0~10V

6)晶体管输出:容许负载电流 100 mA

  • 输出3(OUT3)出力3(OUT3)通用输出

※控制·事件·加热器断线功能·控制回路断线·模拟传输等

1)驱动SSR用电压脉冲输出:DC 0/14V

2)电流输出:DC 0~20mA, DC 4~20mA

  • 数字输出(DO:最大4点)※FZ110 最大2点

继电器触点输出:1a触点

  • 事件功能(最大4点) ※FZ110 最大2点
  • 远程输入

1)低直流电压电流输入:DC0~10mV, DC0~100mV,DC0~20mA, DC4~20mA

2)高直流电压输入:DC0~1V, DC0~5V, DC1~5V, DC0~10V, DC-5~+5V,D C-10~+10V

  • 事件输入(最大6点)※FZ110 最大3点

事件输入种类:RUN/STOP切换,AUTO/MAN切换,输入2的用途切换,联锁解除,

峰值/谷值保持解除,自整定ON/OFF,

设定锁定/解锁切换,正/逆动作切换,存储区域切换(SET有/无)

存储区域跳转

  • 模拟传输输出(最大1点)

1)直流电流输出:DC0~20mA, DC4~20mA

2)直流电压输出:DC0~5V, DC1~5V, DC0~10V

  • 通信功能:通信方式 RS-422A / RS-485

<一般规格>

  • 电源电压(额定):AC100~240V / AC24V / DC24V
  • 容许周围温度:-10~55℃
  • 重量:FZ110 约122g

FZ400 约221g

FZ900 约291g

  • 安全标准:UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1

CE标志:低电压指令(LVD)EN61010-1

EMC指令 EN61326-1

RCM EN55011



外形尺寸图

型号

FZ110





FZ400 / FZ900





FZ110 / FZ400 / FZ900
(控制动作代码表、输入/量程代码表、电压/电流输出代码表)





FZ110 / FZ400 / FZ900
(初期设定代码表)
