主要特长

丰富的事件输出组合

丰富多样种的事件输出组合。

透过通信功能做到联合运行

透过联合运行功能达到控制器之间的通信。

　・带学习功能的自动升温功能

　・设定温度比例

　・级联控制

　・组群RUN/STOP功能

可选“重视响应性”和“重视追踪性”2中PID控制

根据使用的温度控制形态，可以自由地选择最佳的控制方式。

强化抑制冷却侧的下冲的新型加热冷却型PID控制

搭载冷却侧的下冲抑制功能（USS)。

　※USS：UnderShoot Suppression

可以从水冷/风冷控制用的专用控制算法中选择。

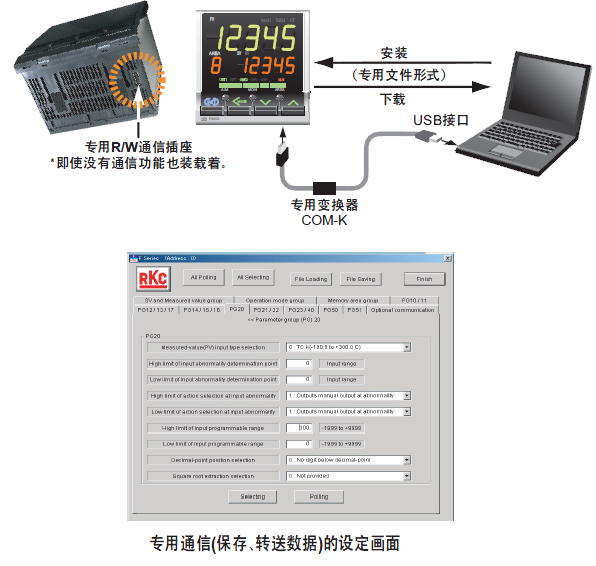

专用LOADER通信功能

所有型号接标准搭载专用Loader通信功能。

方便与电脑连接并透过 PROTEM 2 软体来设定及管理。

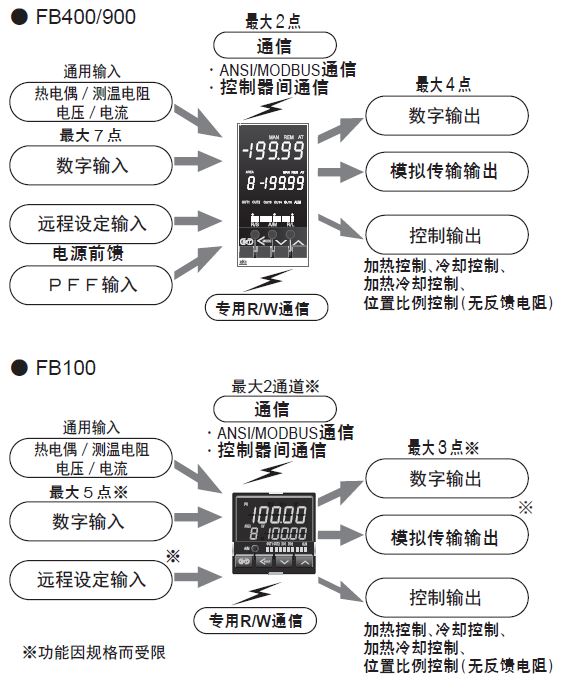

主要规格

• 输入点数：1点

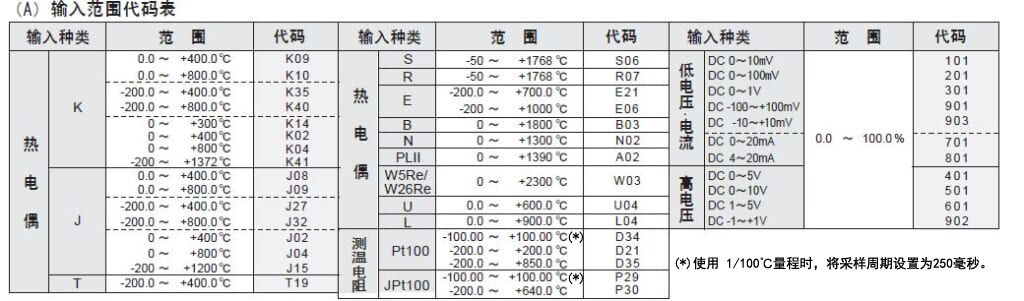

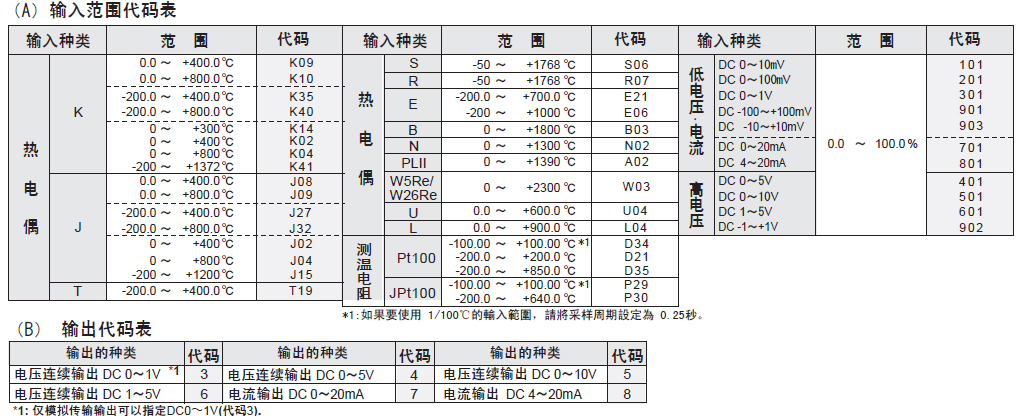

• 输入种类（通用输入）　※输入范围参照输入值范围代码表（型号·价格）

1）温度・电流・低电压输入

热电偶：K, J, T, S, R, E, B, N, W5Re/W26Re, U, L, PLII

测温电阻：Pt100, JPt100

直流电压(低)：DC0～10mV, DC-10～10mV, DC0～100mV, DC-100～100mV, DC0～1V

直流电流输入：DC0～20mA, DC4～20mA

2）高电压输入

直流电压(高)：DC-1～1V, DC0～5V, DC1～5V, DC0～10V

• 取样周期：0.1秒 ※特殊规格可以对应0.05秒、0.25秒之取样周期
• 测量精度：±(显示值的0.1%+1digit)　※根据输入・范围不同有所差异
• 输出1（OUT1）

1）继电器接点输出：1a接点

2）驱动SSR用电压脉冲输出：DC0/12V

3）电流输出：DC0～20mA, DC4～20mA

4）电压输出：DC0～5V, DC1～5V, DC0～10V

5）SSR(Triac：三端双向可控硅)输出：额定电流　0.5A

6）开路几点几输出：转换方式

＜选配规格＞

• 输出2（OUT2）※可自由组合控制・事件・加热器短线警报・FAIL

1）继电器接点输出：1a接点

2）驱动SSR用电压脉冲输出：DC0/12V

3）电流输出：DC0～20mA, DC4～20mA

4）电压输出：DC0～5V, DC1～5V, DC0～10V

5）SSR(Triac：三端双向可控硅)输出：额定电流　0.5A

6）开路几点几输出：转换方式

• 数字输出1～4（DO1～4）※FB100输出1～2（DO1～2）

※输出内容：事件输出・加热器断线警报・FAIL

继电器接点输出：1a接点

• 事件设定数（最多4点）：温度警报・环路断线警报
• 加热器断线警报用CT输入（最多2点）
• 模拟传输输出（1点）：DC0～20mA, DC4～20mA, DC0～1V, DC0～5V, DC0～10V, DC1～5V
• 数字/事件/外部接点输入（最多7点） ※请参考时间输入逻辑选择功能分配表
• 通信功能：通信方式　RS-485 / RS-422A / RS-232C　※FB100只有RS-485
• 功率前馈输入（PFF）　※FB100除外
• 开度反馈电阻（FBR）输入：100～10kΩ（標準135Ω）

＜一般规格＞

• 电源电压（额定）：AC100～240V / AC24V / DC24V
• 使用环境温度：-10～50℃
• 质量：FB100　約150g

FB400　約230g

FB900　約290g

• 安全规格：UL　UL61010-1

cUL　CAN/CSA-22.2 NO.61010-1

CE：低电压指令（LVD） EN61010-1

EMC指令　EN61326-1

RCM　EN55011
