ご使用前にご確認ください

免責事項

  • 本シミュレータは無償で提供されるものであり、本ソフトウェアに対していかなる保証も致しません。
  • 当社は、本シミュレータに関するサポートサービスを提供いたしません。
  • 本シミュレータは標準的なPID制御をシミュレートするものです。当社製品による制御とは異なる制御結果になる場合があります。

    • 推奨ブラウザ

  • Microsoft Edge：バージョン 112.0.1722.48 以降
  • Google Chrome：バージョン 112.0.5615.121 以降

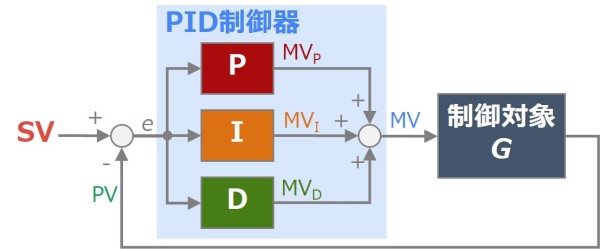

    • ブロック線図

    PID制御器の設定

    \( \displaystyle MV(t) = \frac{100}{P} \left( e(t) + \frac{1}{T_I} \int e(t) \; dt + T_D \frac{d}{dt}e(t) \right) \)

    \( e(t) = SV - PV(t) \)

    \( PV(t) \) ： 制御対象の温度 [℃]
    \( MV(t) \) ： 操作量 [%]
    \( SV \) ： 設定値 [℃]
    \( P \) ： 比例帯 [℃]
    \(T_I\) ： 積分時間 [s]
    \(T_D\) ： 微分時間 [s]
    リセットワインドアップ対策
    制御対象の設定

    詳細設定

    \( \displaystyle G(s) = \frac{K_P}{(T_0 s + 1)(T_1 s + 1)(T_2 s + 1)} \)

    \(K_P\) ： プロセスゲイン [℃/%]
    \(T_0\) ： 時定数 [s]
    \(T_1\) ： 時定数 [s]
    \(T_2\) ： 時定数 [s]
    シミュレーション設定
    終了時間 [s]
    サンプル時間 [s]
    プロットするデータ数

    シミュレーション結果
