主な特長

省配線・配線工数削減 　配管温調に最適なセパレート型温度調節計

• J-CVM SSRユニットを温度制御対象エリア（配管部）に分散設置し、必要最小限のヒータラインで配線。J-TI 温度入力モジュールとの接続はJ-CVM通信ケーブル1本で済み、省配線が実現します。
• 全ての入出力はコネクタ接続のため、配線工数が最小限で済みます。



Max.5A SSR内蔵

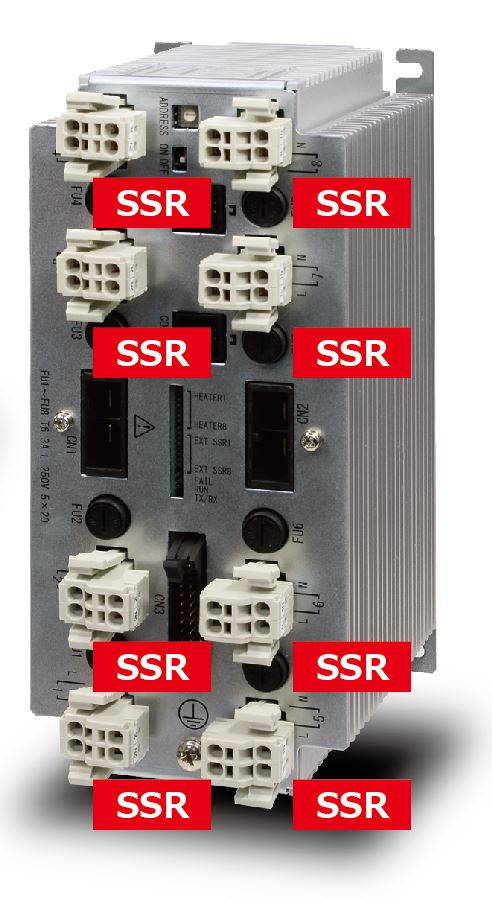

• J-CVM SSRユニットは最大容量5AのSSRを8点内蔵。ヒータに直接接続して使用可能です。


• 外部SSR駆動トランジスタ出力も8点搭載し、出力点数の拡張も可能です。

小型で省スペース設置

•  J-TI-A 温度入力モジュールはコンパクトながら、1台で最大16CHの入力が可能。


• J-TI-Aは最大4台までマルチドロップ接続可能で、最大64CHの温度制御に対応可能です。

システム構成

主な仕様

J-TI　温度入力モジュール

入 力

• 入力点数:

J-TI-A: 16 点 (入力間絶縁)
J-TI-B/C: 8 点 (入力間絶縁)

• 入力種類・範囲:

熱電対入力K　0～400℃、0.0～400.0/800.0/1300.0℃、
熱電対入力R　0.0～1700.0℃
測温抵抗体入力Pt100　3線式　0.0～400.0/600.0/800.0℃

• サンプリング周期: 0.25 秒、1 秒 (選択可能)

制 御

• 制御種類: オートチューニング付ブリリアントⅡPID 制御 (逆動作／正動作)

主な機能

• イベント点数： 2点／入力チャンネル（出力の選択が可能）
• イベント種類： 上限/下限偏差、上下限偏差、範囲内偏差、上限/下限入力値
• イベント付加機能： 待機動作、イベントタイマ、入力異常時の動作選択
• その他機能： 制御ループ断線警報 (LBA)

精度

• 熱電対入力K

0 ～333℃未満： ±1.0℃
333℃以上： ±(0.3% of Reading + 1digit)

• 熱電対入力R

0～400.0℃未満： ±4.0℃
400℃以上： ±2.0℃

• 測温抵抗体入力Pt100

266℃未満： ±0.8℃
266℃以上： ±(0.3% of Reading + 1digit)

J-TIホスト/内部通信

• インターフェース： EIA 規格 RS-485 準拠
• 同期方式： 調歩同期式
• 接続方法： RS-485　2線式半二重マルチドロップ接続
• 通信速度： 19200bps　または　38400bps
• プロトコル： RKC 通信　または　MODBUS-RTU
  ※通信速度とプロトコルについてはホスト通信にて切換
• 最大接続数： 4台 (J-TI)

一般仕様

• 使用周囲温度： －10～+55℃
• 使用周囲湿度：  5～95 %RH　絶対湿度: MAX 29g/m³ dry air at 101.3 kPa
• 電源電圧： DC 20.4～26.4 V [電源電圧変動含む] (定格DC 24 V)
• 消費電流：

J-TI + J-CVM×8台：最大5160mA（DC24V）
J-TI単体： 最大160mA（DC24V）

• 突入電流: 20A 以下
• 安全規格

UL： UL61010-1c

cUL： CAN/CSA-C22.2 No.61010-1

CEマーキング：

低電圧指令： EN61010-1

EMC指令： EN61000-3-2　EN61326-1

RoHS指令： EN50581

J-CVM　SSRユニット

出 力

• 出力点数： 16 点 (OUT1～OUT16)
• 出力の割付： OUT1～OUT8: SSR出力
• OUT9～OUT16： 外部SSR 駆動用トランジスタ出力

出力種類

• SSR出力：

出力方式： AC 出力 (ゼロクロス方式)
許容負荷電流：

J-CVM-3： 3A /点 (自然冷却)
J-CVM-5： 5A /点 (外部ファンによる冷却、風量1.9 m³/min)

負荷電圧： AC 35～240V
最小負荷電流： 100mA
ON 時降下電圧： 1.5V 以下 (最大負荷電流時)
OFF 時漏れ電流： 5mA 以下 (AC 200V 時)

• 外部SSR駆動トランジスタ出力： 出力方式： シンク方式

許容負荷電流： 50mA /点
負荷電圧： DC 40V 以下
ON 時降下電圧： 2V 以下 (許容負荷電流時)
OFF 時漏れ電流： 5μA 以下

• 過電流保護： なし

一般仕様

• 使用周囲温度： －10～+55℃（但し、40℃以上では最大負荷電流を制限すること）
• 使用周囲湿度： 5～95%RH　絶対湿度: MAX 29g/m³ dry air at 101.3 kPa
• 電源電圧： DC 20.4～26.4V [電源電圧変動含む](定格DC 24V)
• 消費電力：

外部SSR駆動トランジスタ出力不使用時： 最大225mA (DC 24V)

J-CVMを8 台接続し外部SSR駆動トランジスタ出力不使用時： 最大1800mA (DC 24V)

外部SSR駆動トランジスタ出力使用時： 最大625mA (DC 24V)

J-CVMを8 台接続し外部SSR駆動トランジスタ出力使用時： 最大5000mA (DC 24V)

• 突入電流: 7A 以下 (DC 24V)
• 安全規格

UL： UL61010-1

cUL： CAN/CSA-C22.2 No.61010-1

CEマーキング：

低電圧指令： EN61010-1

EMC指令： EN61000-3-2　EN61326-1

RoHS指令： EN50581

外形寸法

（単位：mm）

型式/価格

※価格についてはお問い合わせください。
