COM-MEシリーズ

※画像はCOM-ME-1

COM-ME-1

  • 弊社SRZシリーズ、FZシリーズ、GZシリーズをEthernet (MODBUS/TCP)へ接続するための変換器



COM-ME-2

  • 弊社SRZシリーズをEthernet (EtherNet/IP)へ接続するための変換器



COM-ME-3

  • 弊社SRZシリーズ、FZシリーズ、GZシリーズをEtherCATへ接続するための変換器


COM-ME-6

  • 弊社SRZシリーズをEthernet (Ethernet MAPMAN)へ接続するための変換器
  • PLC専用プロトコル通信により、三菱電機製PLCとプログラムレス接続可能
  • NEW
  • 通信
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

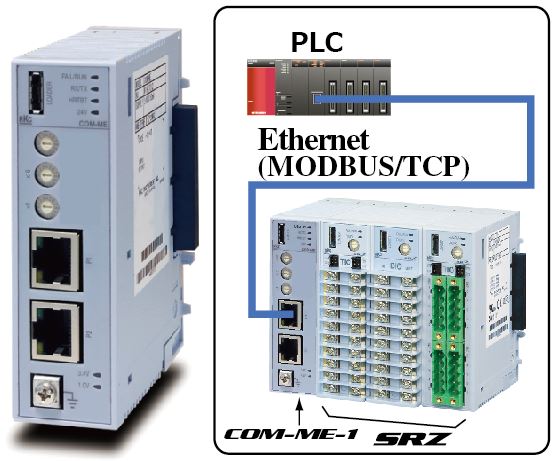

COM-ME-1
Ethernet(MODBUS/TCP)通信変換器


  • 弊社SRZシリーズ、FZシリーズ、GZシリーズをEthernet(MODBUS/TCP)へ接続するための通信変換器です。
     接続可能機種:
      SRZ(Z-TIO-A / Z-TIO-B 、Z-DIO、Z-CT)
      FZ(FZ110 / FZ400 / FZ900)
      GZ(GZ400 / GZ900)
  • モジュール型調節計SRZ(Z-TIO-Aの場合最大16台:温度制御最大64ch)を Ethernetへ接続できます。
  • デジタル指⽰調節計FZ/GZの場合最⼤31台︓温度制御最⼤32chを Ethernetへ接続できます。

    SRZシリーズの詳細についてはこちら
    FZシリーズの詳細についてはこちら
    GZシリーズの詳細についてはこちら

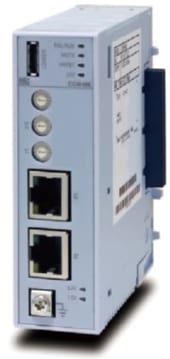

COM-ME-2
Ethernet(EtherNet/IP)通信変換器

  • 弊社SRZシリーズをEthernet(EtherNet/IP)へ接続するための通信変換器です。
    接続可能機種:SRZ(Z-TIO-A / Z-TIO-B 、Z-DIO、Z-CT)

  • モジュール型調節計SRZ(Z-TIO-Aの場合最大16台:温度制御最大64ch)を Ethernetへ接続できます。

    Ethenet/IP EDSファイルはこちら
    SRZシリーズの詳細についてはこちら

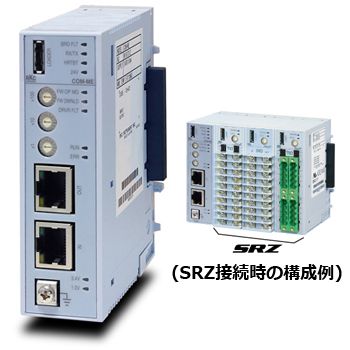

COM-ME-3
Ethernet(EtherCAT) 通信変換器

  • 弊社SRZシリーズ、FZシリーズ、GZシリーズをEtherCATへ接続するための通信変換器です。
    接続可能機種:
     SRZ(Z-TIO-A / Z-TIO-B 、Z-DIO、Z-CT)
     FZ(FZ110 / FZ400 / FZ900)
     GZ(GZ400 / GZ900)
  • モジュール型調節計SRZ(Z-TIO-Aの場合最大16台:温度制御最大64ch)を EtherCATへ接続できます。
  • デジタル指⽰調節計FZ/GZの場合最⼤31台:温度制御最大32chを EtherCATへ接続できます。

    EtherCAT ESIファイルはこちら
    SRZシリーズの詳細についてはこちら
    FZシリーズの詳細についてはこちら
    GZシリーズの詳細についてはこちら

COM-ME-6
Ethernet(Ethernet MAPMAN)通信変換器

  • 弊社SRZシリーズをEthernetへ接続するための通信変換器です。
    接続可能機種:
     SRZ(Z-TIO-A / Z-TIO-B 、Z-DIO、Z-CT)
  • PLC専用プロトコル通信により、三菱電機製PLCとプログラムレス接続可能です。
  • モジュール型調節計SRZ(Z-TIO-Aの場合最大16台:温度制御最大64ch)を Ethernetへ接続できます。

    SRZシリーズの詳細についてはこちら

主な仕様

COM-ME-1MODBUS/TCP



MODBUS/TCPネットワーク通信仕様



  • 物 理 層: 100BASE-TX
  • ユーザ層: MODBUS/TCP
  • IPアドレス:0.0.0.0~255.255.255.255

*ローカルループバックアドレス(127.0.0.1~127.255.255.254)は使用できません。

  • サブネットマスク:0.0.0.0~255.255.255.255



ホスト通信またはコントローラ通信仕様
*対応機種 SRZシリーズ ︓ ホスト通信
*対応機種 FZ110 / FZ400 / FZ900, GZ400 / GZ900 ︓ コントローラ通信

  • インターフェース:RS-485
  • 通信速度 :9600bps、19200bps、38400bps、57600bps
    ※ホスト通信を57600bpsで使用する場合、連結する機能モジュールの設定は
    38400bpsとし、プロトコルをMODBUSに設定します。
  • プロトコル:RKC標準通信(ANSI)、MODBUS-RTU
  • 最⼤接続点数︓
    SRZ : 最⼤30台(Z-TIO(最⼤16台)+Z-DIO+Z-CTの最⼤台数)※Z-TIOの接続台数により最⼤30台の範囲内でZ-DIO、Z-CTの接続台数は変わります
    FZ110 / FZ400 / FZ900, GZ400 / GZ900 : 最⼤31台



ローダ通信仕様

  • 通信速度 :38400bps
  • 最大接続点数 :1点
  • 接続方式 :専用ローダケーブルにより接続



一般仕様

  • 電源電圧(定格):DC 24V
  • 許容周囲温度:-10~+55℃
  • 質量:約150g
  • 安全規格:

UL: UL61010-1
cUL: CAN/CSA-22.2 NO.61010-1
CEマーキング

EMC指令: EN61326-1
RoHS指令: EN IEC 63000

RCM: EN55011





COM-ME-2(EtherNet/IP



EtherNet/IPネットワーク通信仕様



  • 物 理 層: 10BASE-T/100BASE-TX 自動認識
  • ユーザ層:EtherNet/IP
  • IPアドレス:0.0.0.0~255.255.255.255

*1ループバックアドレス(127.0.0.1)には設定しないで下さい。

  • サブネットマスク:0.0.0.0~255.255.255.255



ホスト通信仕様

  • インターフェース:RS-485
  • 通信速度 :9600bps、19200bps、38400bps、57600bps
    ※ホスト通信を57600bpsで使用する場合、連結する機能モジュールの設定は
    38400bpsとし、プロトコルをMODBUSに設定します。
  • プロトコル:RKC標準通信(ANSI)、MODBUS-RTU
  • 最⼤接続点数︓31台



ローダ通信仕様

  • 通信速度 :38400bps
  • 最大接続点数 :1点
  • 接続方式 :専用ローダケーブルにより接続



モジュール接続台数

  • 接続可能機種:Z-TIO-A / Z-TIO-B、Z-DIO、Z-CT
  • 接続台数:最⼤30台 (Z-TIO:最⼤16台 この場合、Z-DIO+Z-CTにて最⼤14台)
    ※Z-TIOの接続台数により最大30台の範囲内でZ-DIO、Z-CTの接続台数は変わります



一般仕様

  • 電源電圧(定格):DC 24V
  • 許容周囲温度:-10~+55℃
  • 質量:約150g
  • 安全規格:

UL: UL61010-1
cUL: CAN/CSA-22.2 NO.61010-1
CE/UKCAマーキング

EMC指令: EN61326-1
RoHS指令: EN IEC 63000

RCM: EN55011





COM-ME-3(EtherCAT)



EtherCAT通信仕様

  • デバイスタイプ: No profile
  • 物 理 層: 100BASE-TX
  • ユーザ層: EtherCAT
  • 対応プロトコル: CAN application protocol over EtherCAT (CoE)
  • 通信オブジェクト:SDO, PDO
  • コネクタ: RJ-45 × 2 ポート
  • PDOデータ長 :RxPDO(出力)、TxPDO(入力)ともに 最大1024byte
  • 同期モード : Free Run



ホスト通信またはコントローラ通信仕様
*対応機種 SRZシリーズ ︓ ホスト通信
*対応機種 FZ110 / FZ400 / FZ900, GZ400 / GZ900 ︓ コントローラ通信

  • インターフェース:RS-485
  • 通信速度 :9600bps、19200bps、38400bps、57600bps
    *ホスト通信を57600bpsで使用する場合、連結する機能モジュールの設定は
    38400bpsとし、プロトコルをMODBUSに設定します。
  • プロトコル:RKC標準通信(ANSI)、MODBUS-RTU
  • 最大接続点数:

SRZ : 最⼤30台(Z-TIO(最⼤16台)+Z-DIO+Z-CTの最⼤台数)
※Z-TIOの接続台数により最⼤30台の範囲内でZ-DIO、Z-CTの接続台数は変わります
FZ110 / FZ400 / FZ900, GZ400 / GZ900 : 最⼤31台



ローダ通信仕様

  • 通信速度 :38400bps
  • 最大接続点数 :1点
  • 接続方式 :専用ローダケーブルにより接続



一般仕様

  • 電源電圧(定格):DC 24V
  • 許容周囲温度:-10~+55℃
  • 質量:約130g
  • 安全規格:

UL: UL61010-1
cUL: CAN/CSA-22.2 NO.61010-1
CEマーキング

EMC指令: EN61326-1
RoHS指令: EN IEC 63000

RCM: EN55011



COM-ME-6(Ethernet MAPMAN



Ethernet MAPMANネットワーク通信仕様



  • 物 理 層: 10BASE-T/100BASE-TX 自動認識

*ただし、デイジーチェーン接続は100BASE-TXのみ可能

  • ユーザ層: TCP/IP、三菱PLC専用プロトコル
  • IPアドレス:0.0.0.0~255.255.255.255

*ローカルループバックアドレス(127.0.0.1~127.255.255.254)は使用できません。

  • サブネットマスク:0.0.0.0~255.255.255.255



ホスト通信仕様

  • インターフェース:RS-485
  • 通信速度 :9600bps、19200bps、38400bps、57600bps
    ※ホスト通信を57600bpsで使用する場合、連結する機能モジュールの設定は
    38400bpsとし、プロトコルをMODBUSに設定します。
  • プロトコル:RKC標準通信(ANSI )、MODBUS-RTU
  • 最大接続点数:31点



ローダ通信仕様

  • 通信速度 :38400bps
  • 最大接続点数 :1点
  • 接続方式 :専用ローダケーブルにより接続



モジュール接続台数

  • 接続可能機種:Z-TIO-A / Z-TIO-B、Z-DIO、Z-CT
  • 接続台数:最⼤30台 (Z-TIO:最⼤16台 この場合、Z-DIO+Z-CTにて最⼤14台)
    ※Z-TIOの接続台数により最大30台の範囲内でZ-DIO、Z-CTの接続台数は変わります



一般仕様

  • 電源電圧(定格):DC 24V
  • 許容周囲温度:-10~+55℃
  • 質量:約150g
  • 安全規格:

UL: UL61010-1
cUL: CAN/CSA-22.2 NO.61010-1
CEマーキング

EMC指令: EN61326-1
RoHS指令: EN IEC 63000

RCM: EN55011

外形寸法

(単位:mm)

※画像はCOM-ME-3となります。COM-MEシリーズ全機種の寸法は同一です。

型式/価格

COM-ME-1

COM-ME-2



COM-ME-3

COM-ME-6
