MECHATROLINK通信変換器
COM-MY

  • 弊社SRZシリーズをMECHATROLINKへ接続するための変換器
  • 通信
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

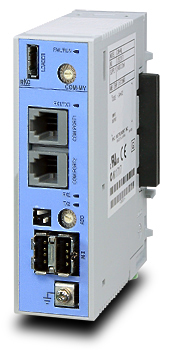

COM-MY
MECHATROLINK通信変換器

■弊社SRZシリーズをMECHATROLINKへ接続するための通信変換器です。

接続可能機種:SRZ(Z-TIO-A / Z-TIO-B、Z-DIO)

主な仕様

ネットワーク通信

プロトコル :MECHATROLINK-II/I(選択)

< MECHATROLINK-II>

  • 通信速度:10M bps
  • 最大伝送距離:50m
  • 最小伝送距離:50cm
  • 接続スレーブ局数:30
  • 接続形態:バス
  • 伝送周期:1ms~8ms(マスタ局にて選択)
  • 通信方式:マスタ・スレーブ完全同期式
  • 符号化:Manchester encoding
  • データ長:17バイト / 32バイト(選択)
  • 伝送路絶縁:トランス絶縁
  • 使用ASIC:JL-052

< MECHATROLINK-I>

  • 通信速度:4m bps
  • 最大伝送距離:50m
  • 最小伝送距離:30cm
  • 接続スレーブ局数 :15(マスタがJL-080の場合は14局)
  • 接続形態:バス
  • 伝送周期:2ms
  • 通信方式:マスタ・スレーブ完全同期式
  • 符号化:Manchester encoding
  • データ長:17バイト
  • 伝送路絶縁:トランス絶縁
  • 使用ASIC:JL-052
  • 局の種類:スレーブ局
  • 通信可能データ:ホスト通信と同じ

ホスト通信

  • インターフェース:RS-485 / RS-422A
  • プロトコル:RKC標準通信(ANSI)、MODBUS-RTU
  • 最大接続点数:16点

一般仕様

  • 電源電圧(定格):DC 24V
  • 許容周囲温度:-10~+50℃
  • 質量:約120g
  • 安全規格:UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1
CEマーキング:低電圧指令(LVD) EN61010-1

EMC指令 EN61326-1

RCM EN55011

外形寸法

(単位:mm)

型式/価格
