熱電対コネクタ

  • 熱電対補償導線の中継・延長用の接続コネクタ。
  • コネクタの接続端子が熱電対と同じ材質のため、接続時に起こる異種金属介在の心配がなく、熱電対の精度を維持可能。
  • オンラインショップ（Shop RKC）で購入可能
  • 温度監視
  • 温度制御
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

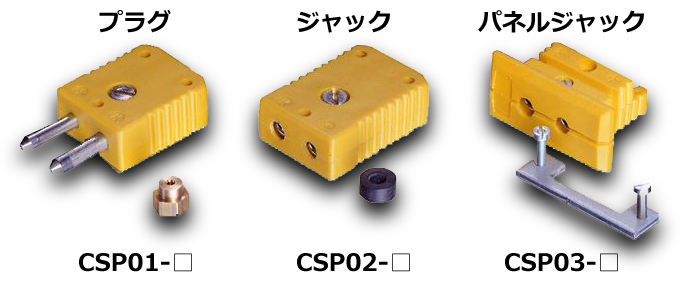

一般型（ポリアミド）　 CSP□□-□

■熱電対材質：K、J、T

■耐熱温度：120℃

■本体色：K（黄）、J（黒）、T（青）

一般型：高温用（セラミック）　CSC□□-□

■熱電対材質：K、J、T

■耐熱温度：900℃

■本体色：黄色（色識別部あり）

ミニチュア型（ポリアミド）　CMP□□-□

■熱電対材質：K、J、T

■耐熱温度：120℃

■本体色：K（黄）、J（黒）、T（青）

※熱電対材質Ｒも製作可能です。色は緑色になります。

ミニチュア型：高温用（ライトン）　　CMR□□-K

■熱電対材質：K

■耐熱温度：220℃

■本体色：茶

※一般型（ライトン）タイプの熱電対材質Ｋもございますので、営業担当にお問い合わせくだい。

主な仕様

一般型（ポリアミド）CSP □□ｰ□

  • 熱電対種類：Ｋ、J、T
  • 耐熱温度：120℃
  • 本体色：K（黄）、J（黒）、T（青）



一般型：高温用（セラミック）CSC □□ｰ□

  • 熱電対種類：Ｋ、J、T
  • 耐熱温度：900℃
  • 本体色：K（黄）、J（黄）、T（黄）※全タイプ黄色となります



ミニチュア型（ポリアミド）CMP □□ｰ□

  • 熱電対種類：Ｋ、J、T
  • 耐熱温度：120℃
  • 本体色：K（黄）、J（黒）、T（青）



ミニチュア型：高温用（ライトン）CMR□□ｰK

  • 熱電対種類：Ｋ
  • 耐熱温度：220℃
  • 本体色：茶

外形寸法

（単位：mm）



一般型(ポリアミド) CSP □□ｰ□



一般型：高温用(セラミック)CSC □□ｰ□



ミニチュア型(ポリアミド)CMP □□ｰ□



ミニチュア型：高温用(ライトン)CMR□□ｰK

型式/価格
