1.什么是热电偶

        热电偶是由两种不同的金属线在先端结合构成的温度传感器。它利用了金属线两端有温度差时就会产生微弱电压（热电动势）的原理。热电动势与金属线的粗细和形状无关。热电偶容易制作被广泛用于工业等领域。

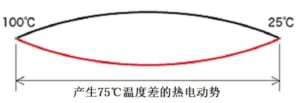

例：

        热电偶的工作原理是塞贝克效应，1821年由德国物理学者Thomas Johann Seebeck发现。

2.热电偶的3个基本定律

        均质回路定律，中间金属定律和中间温度定律。
2.1均质回路定律

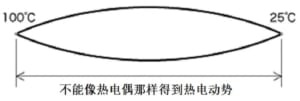

        均质回路定律简单地说就是同一根金属线（均质金属），无法像热电偶那样产生热电动势。同种金属不能构成热电偶。

2.2中间金属定律

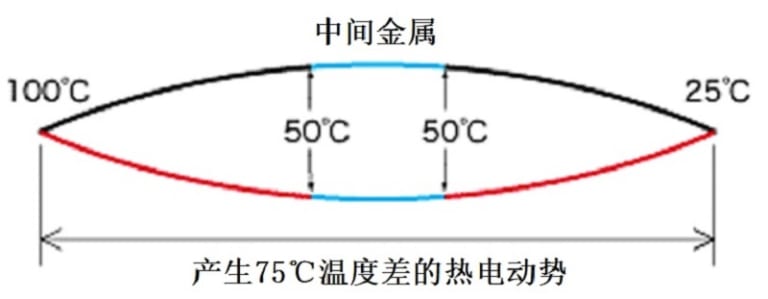

        中间金属定律是在热电偶之间插入异种金属的定律。当热电偶之间插入异种金属时，在其两端如果没有温度差，温度测量不会受到影响。 如果存在温度差，则会导致测量误差。

2.3中间温度定律

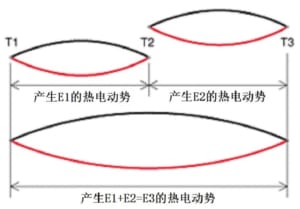

        中间温度定律如图所示，T1-T2之间的热电动势E1和T2-T3之间的热电动势E2之和等于T1-T3之间的热电动势E3。

3.主要的热电偶类型

        在查看设备目录（温度控制器、温度计、记录器等）时会看到在温度输入类型栏中记载K，J，T，E，R，S，B等符号。这些符号由标准化机构制定，比如日本工业标准 (JIS) 和国际电工委员会 (IEC) 等。
那么在使用时应该如何选择这些热电偶呢？下表归纳了选择热电偶的一般准则。

类   型	特    点
K	热电动势的直线性好，广泛用于工业中 在1000℃以下具有优良的抗氧化性，但不适合用于还原性环境
J	+侧金属使用铁，具有优异的抗还原性，但不适合用于氧化性环境
T	适和用于低温测量，+侧金属使用铜，不适合用于高温氧化性环境
E	具有优异的抗氧化性，但不适合用于还原性环境
N	K型热电偶的改良型，非常适合用于高温
R	-侧金属使用贵金属铂，适合用于高温 热电动势小，不适合用于低温 不适合用于产生氢气或金属蒸气的地方
S	-侧金属使用贵金属铂，适合用于高温 热电动势小，不适合用于低温。 不适合用在产生氢气或金属蒸气的地方
B	使用贵金属的热电偶，适合用于测量1000℃以上的高温 热电动势极小，无法测量600℃以下温度

4.什么是热电偶补偿导线

        热电偶通常用补偿导线与温控仪表连接。因为热电偶线成本高而且硬度大等不容易布线。从中间温度定律可以知道，热电偶的端子和温控仪表的端子之间有温度差的话，热电动势会产生测量误差，需要补正。补偿导线能起到补偿作用。

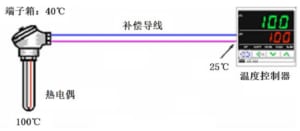

        左图表示热电偶接线盒（40°C）通过补偿导线和温控仪表的连接例。热电偶产生60°C（100°C-40°C）的热电动势，补偿导线产生15°C（40°C-25°C）的热电动势。温控仪表的端子温度由温控仪表内置的温度传感器测量和补偿。

5.热电偶冷接点的温度补偿不可缺少

        使用热电偶的温控仪表都有一个用于补偿冷接点温度的回路。这是因为热电偶的热电动势采用0°C作为基准温度的原因。测量点与温控仪表端子（冷接点）之间的温度差产生热电动势。这个热电动势用温控仪表可以测量得到。如果知道冷接点的热电动势就可以计算出测量点的温度。否则就不能计算出测量点的温度。所谓冷接点温度补偿就是为了实现准确的温度测量，对温控仪表的端子的热电动势进行的补偿。

6.热电偶的等级和公差

构成材料 符号	旧符号 （参考）	测量温度	等级	公差
K	(CA)	-40℃以上　375℃未满	等级１ （旧0.4级）	±1.5℃
		375℃以上1000℃未满		测量温度的±0.4%
		-40℃以上　333℃未満	等级２ （旧0.75级）	±2.5℃
		333℃以上1200℃未満		测量温度的±0.75%
		-167℃以上　 40℃未満	等级３ （旧1.5级）	±2.5℃
		-200℃以上 -167℃未満		测量温度的±1.5%
J	(IC)	-40℃以上　375℃未満	等级１ （旧0.4级）	±1.5℃
		375℃以上　750℃未満		测量温度的±0.4%
		-40℃以上　333℃未満	等级２ （旧0.75级）	±2.5℃
		333℃以上　750℃未満		测量温度的±0.75%
T	(CC)	-40℃以上　125℃未満	等级１ （旧0.4级）	±0.5℃
		125℃以上　350℃未満		测量温度的±0.4%
		-40℃以上　133℃未満	等级２ （旧0.75级）	±1.0℃
		133℃以上　350℃未満		测量温度的±0.75%
		-67℃以上　40℃未満	等级３ （旧1.5级）	±1.0℃
		-200℃以上　-67℃未満		测量温度的±1.5%
E	(CRC)	-40℃以上　375℃未満	等级１ （旧0.4级）	±1.5℃
		375℃以上　800℃未満		测量温度的±0.4%
		-40℃以上　333℃未満	等级２ （旧0.75级）	±2.5℃
		333℃以上　900℃未満		测量温度的±0.75%
		-167℃以上　 40℃未満	等级３ （旧1.5级）	±2.5℃
		-200℃以上 -167℃未満		测量温度的±1.5%
N	－	－40℃以上＋375℃未満	等级１	±1.5℃
		375℃以上1000℃未満		测量温度的±0.4%
		-40℃以上　333℃未満	等级２	±2.5℃
		333℃以上1200℃未満		测量温度的±0.75%
		-167℃以上　 40℃未満	等级３	±2.5℃
		-200℃以上 -167℃未満		测量温度的±1.5%
R，S	－	0℃以上1100℃未満	等级１	±1.0℃
		0℃以上　600℃未満	等级２	±1.5℃
		600℃以上1600℃未満		测量温度的±0.25%
B	－	600℃以上1700℃未満	等级２	测量温度的±0.25%
		600℃以上　800℃未満	等级３	±4.0℃
		800℃以上1700℃未満		测量温度的±0.5%
