电力操作器 (可控硅控制)

单相功率调节器
THV-1

  • 最大负载容量:AC20A, AC30A, AC45A, AC60A, AC80A, AC100A
  • 电源电压:AC100~240V
  • 控制方式:位相控制,零交叉控制
  • 利用前面显示器和操作键容易设定
  • 对应UL、CE标记
  • 温度
下载
  • 主要特长
  • 主要规格
  • 外形尺寸图
  • 型号

主要特长

紧凑设计

宽48mm,高172mm,深125mm的紧凑设计(20/30A型)。有利于控制盘,控制箱的小型化。

采用数字控制实现了良好的应答性和重复性

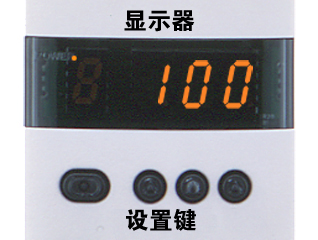

配备前面显示器和设置键的数字控制式调节器

设定软启动(软开始)/软停止为0时,可以对应响应速度快的高速升温控制。

标准配备功能丰富

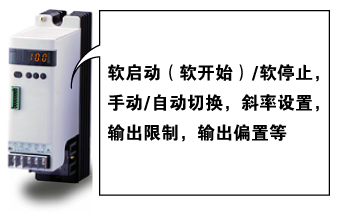

软启动(软开始)/软停止,手动/自动切换,斜率设置,输出限制,输出偏置等丰富功能。

没有变压器磁通密度限制实现变压器小型化(供选)

变压器1次测控制功能是抑制由于负载侧瞬间停电导致发生的过大电流。如果在变压器1次测实施控制时,需要使用附带变压器1次控制功能。没有变压器磁通密度限制。

丰富的供选功能

可以附加加热器断线警报,电流限制,定电流控制等

主要规格

  • 控制方式:相位控制/零交叉控制(可切换)
  • 最大负载容量:AC20A, AC30A, AC45A, AC60A, AC80A, AC100A
  • 适合负载:直线型(R:阻抗)负载(相位控制时:可变压1次侧控制、※1请参考变压器1次侧控制保护功能)
  • 输入信号:DC4~20mA、DC1~5V、DC0~10V、DC0/12V
  • 输出模式:相位角比例、电压比例、电压自乘比例(标准)
  • 电源频率:50/60Hz共用(自动辨识)
  • 数字显示内容:输入值、相位角比例值、频率值、控制方式、SOFT UP/SOFT DOWN时间,斜率设定值、输出限制器(上限/下限)、BASE UP设定、输出模式,外部接点动作等
  • 标准附加功能

自动/手动切换(可选配外部设定)・输出限制器・BASE UP设定(输出偏差)・
斜率设定功能(可选配外部设定)・SOFT UP/SOFT DOWN功能・
二位置控制(可选配外部上限,下限设定)

<选配功能>

加热器断线警报・电流限制器・定电流控制

一般规格

  • 使用温度范围:性能保证范围 0~40℃、动作保证范围 -15~+55℃
  • 电源电压(定额):AC100~240V
  • 质量:20A/30A型 約0.9kg、45A/60A型 約1.4kg、80A/100A型 約1.9kg
  • 安全規格 ※2:UL UL508

cUL C22.2 No.14

CE 低電圧指令(LVD): EN60947-4-3

EMC指令:EN60947-4-3

※1:变压器1次侧控制保护功能相关
控制变压器1次侧时、请使用附有变压器1次侧控制保护功能。
变压器1次侧控制保护功能为、可抑制由于负载侧(变压器)的瞬间停电而产生的过大电流。
无变压器1次侧控制保护功能时,因为可能发生过大电流,所以请使用磁束密度1.25T以下
的变压器。此外、请务必将软启动功能设为有効。

※2:CE标志相关
CE标志唯有使用指定之干扰滤波器使有效
指定干扰滤波器: 双信电机株式会社制(请客户自行准备)

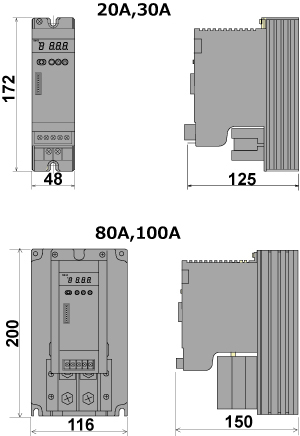

外形尺寸图
