主要特长

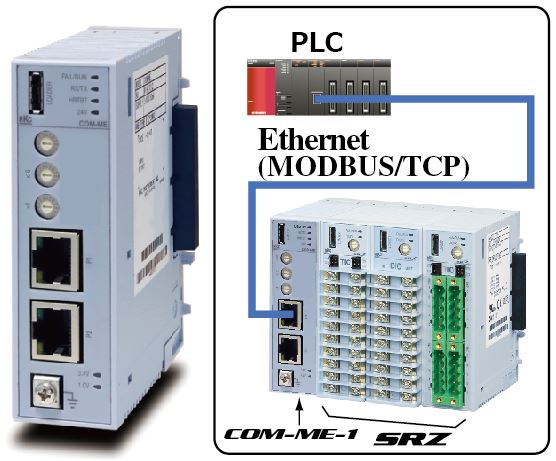

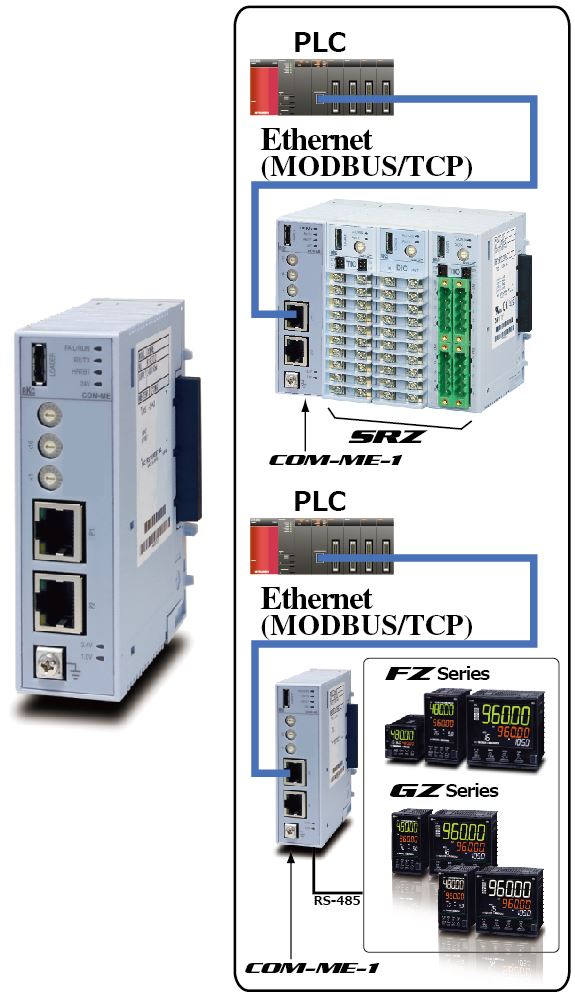

COM-ME-1
Ethernet（MODBUS/TCP）通信变换器

此变换器用于将敝公司SRZ 系列, FZ 系列, 以及 GZ系列连接至以太网络(MODBUS/TCP)。

此变换器用于将敝公司SRZ 系列, FZ 系列, 以及 GZ系列连接至以太网络(MODBUS/TCP)。

支援机型:
　SRZ（Z-TIO-A / Z-TIO-B 、Z-DIO 、Z-CT）
　FZ（FZ110 / FZ400 / FZ900）
　GZ（GZ400 / GZ900）

最多可同时将16个SRZ模块（以Z-TIO-A为例，即温度控制点最多达到64通道）连接至以太网络。

最多可同时将31台FZ/GZ控制器（即温度控制点最多达到32通道）连接至以太网络。

有关SRZ系列的详细内容，请参照这里
有关FZ系列的详细内容，请参照这里
有关GZ系列的详细内容，请参照这里

COM-ME-2
Ethernet（EtherNet/IP） 通信变换器

用于弊社SRZ系列和Ethernet（EtherNet/IP）连接的通信变换器
可连接机种：SRZ（Z-TIO-A / Z-TIO-B、Z-DIO、Z-CT）

可以把模块型控制器SRZ（Z-TIO-A的场合最大16台： 温度控制最大64ch）接续到Ethernet。

Ethernet/IP EDS档案、于此下载
有关SRZ系列的详细内容，请参照这里

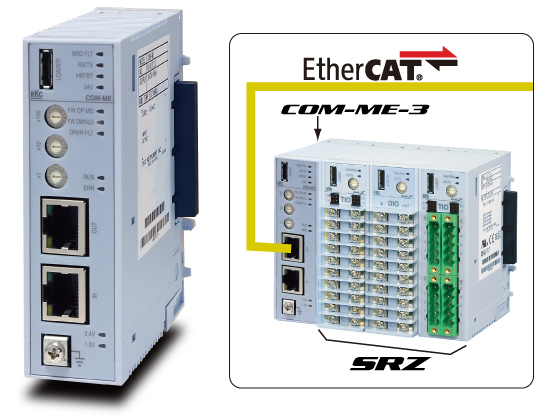

COM-ME-3
Ethernet（EtherCAT） 通信变换器

此变换器用于将敝公司SRZ 系列, FZ 系列, 以及 GZ系列连接至以太网络EtherCAT。
支援机型:
　SRZ（Z-TIO-A / Z-TIO-B 、Z-DIO 、Z-CT）
　FZ（FZ110 / FZ400 / FZ900）
　GZ（GZ400 / GZ900）

最多可同时将16个SRZ模块（以Z-TIO-A为例，即温度控制点最多达到64通道）连接至EtherCAT。

最多可同时将31台FZ/GZ控制器（即温度控制点最多达到32通道）连接至EtherCAT 。

EtherCAT ESI档案、于此下载
有关SRZ系列的详细内容，请参照这里
有关FZ系列的详细内容，请参照这里
有关GZ系列的详细内容，请参照这里

COM-ME-6
Ethernet（Ethernet MAPMAN）通信变换器

用于弊社SRZ系列和Ethernet连接的通信变换器
可连接机种：SRZ（Z-TIO-A / Z-TIO-B、Z-DIO、Z-CT）

通过PLC 专用通信协议，无需额外撰写程序即可与三菱PLC连接(无程序连接)

可以把模块型控制器SRZ（Z-TIO-A的场合最大16台： 温度控制最大64ch）接续到Ethernet。

有关SRZ系列的详细内容，请参照这里

主要规格

COM-ME-1（MODBUS/TCP）

• 网路通信

MODBUS/TCP

物理层 ：100BASE-TX

用户层 ：MODBUS/TCP

接头规格  ：RJ-45 x 2 接口

IP位置 ：0.0.0.0～255.255.255.255

*本地回环地址（127.0.0.1～127.255.255.254）无法使用

子网掩码  ：0.0.0.0～255.255.255.255

• 主机通信或控制器通讯

SRZ：主机通讯

FZ100 / FZ400 / FZ900，GZ400 / GZ900：控制器通讯

界面：RS-485

协议：RKC標準通信（ANSI）、MODBUS-RTU

最多连接点数：

  　　SRZ：最多可连接30个模块

Z-TIO + Z-DIO + Z-CT组合；

Z-DIO和Z-CT的模块数取决于Z-TIO模块的总数

（单组合最多16个Z-TIO模块）

FZ100 / FZ400 / FZ900，GZ400 / GZ900：最多可连接31台

• 专用通信

接续方式：用本公司制造的USB 通信变换器COM-KG (另售) 的专用通信电缆进行接续

通信速度：38400 bps

最多接续台数：SRZ 单元: 1 台

• 一般仕様

电源电压（定额）：DC 24V

使用环境温度：-10～+55℃

质量：約150g

• 安全规格

UL:　UL61010-1

cUL:　CAN/CSA-C22.2 No.61010-1

CE标记:

EMC指令:　EN61326-1

RoHS指令:　EN IEC 63000

RCM:　EN55011

COM-ME-2（EtherNet/IP）

• 网路通信

EtherNet/IP

物理层 ：10BASE-T/100BASE-TX 自动辨识

用户层 ：EtherNet/IP

接头规格  ：RJ-45 x 2 接口

IP位置 ：0.0.0.0～255.255.255.255

*IP地址 127.0.0.1为回环地址（Loopback Address），故无法使用

子网掩码  ：0.0.0.0～255.255.255.255

• 主机通信或控制器通讯

界面：RS-485

协议：RKC標準通信（ANSI）、MODBUS-RTU

最多连接点数：31台

• 专用通信

接续方式：用本公司制造的USB 通信变换器COM-KG (另售) 的专用通信电缆进行接续

通信速度：38400 bps

最多接续台数：SRZ 单元: 1 台

• 一般仕様

电源电压（定额）：DC 24V

使用环境温度：-10～+55℃

质量：約150g

• 安全规格

UL:　UL61010-1

cUL:　CAN/CSA-C22.2 No.61010-1

CE/UKCA标记:

EMC:　EN61326-1

RoHS:　EN IEC 63000

RCM:　EN55011

COM-ME-3（EtherCAT）

• 网路通信

EtherCAT

物理層：100BASE-TX

使用者层：EtherCAT

对应协议：CAN application protocol over EtherCAT（CoE）

通信对象 ：SDO，PDO

• 主机通信或控制器通讯
  SRZ：主机通讯
  FZ100 / FZ400 / FZ900，GZ400 / GZ900：控制器通讯

界面：RS-485

协议：RKC標準通信（ANSI）、MODBUS-RTU

最大连接点数：

SRZ：最多可连接30个模块

Z-TIO + Z-DIO + Z-CT组合；

Z-DIO和Z-CT的模块数取决于Z-TIO模块的总数

（单组合最多16个Z-TIO模块）

FZ100/FZ400/FZ900，GZ400/GZ900：最多可连接31台

• 专用通信

接续方式：用本公司制造的USB 通信变换器COM-K2 (另售) 的专用通信电缆进行接续

通信速度：38400 bps

最多接续台数：SRZ 单元: 1 台

• 一般仕様

电源电压（定额）：DC 24V

使用环境温度：-10～+55℃

质量：約130g

• 安全规格

UL:　UL61010-1

cUL:　CAN/CSA-C22.2 No.61010-1

CE标记:

EMC指令:　EN61326-1

RoHS指令:　EN IEC 63000

RCM:　EN55011

COM-ME-6（Ethernet MAPMAN）

• 网路通信

Ethernet MAPMAN

物理層：10BASE-T/100BASE-TX 自动辨识

  *在Daisy Chain拓补结构下只能使用100BASE-TX

用户层 ：TCP/IP，三菱PLC专用协议

接头规格  ：RJ-45 x 2 接口

IP位置 ：0.0.0.0～255.255.255.255

*本地回环地址（127.0.0.1～127.255.255.254）无法使用

子网掩码  ：0.0.0.0～255.255.255.255

• 主机通信

界面：RS-485

协议：RKC標準通信（ANSI）、MODBUS-RTU

最大连接点数：31点

• 专用通信

接续方式：用本公司制造的USB 通信变换器COM-K2 (另售) 的专用通信电缆进行接续

通信速度：38400 bps

最多接续台数：SRZ 单元: 1 台

• 一般仕様

电源电压（定额）：DC 24V

使用环境温度：-10～+55℃

质量：約150g

• 安全规格

UL:　UL61010-1

cUL:　CAN/CSA-C22.2 No.61010-1

CE标记:

EMC指令:　EN61326-1

RoHS指令:　EN IEC 63000

RCM:　EN55011

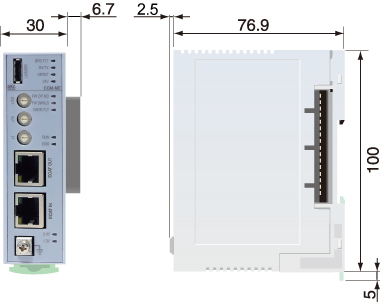

外形尺寸图

（単位：mm）

*COM-ME系列在所有型号上具有相同的尺寸

　

型号

COM-ME-1

COM-ME-2

COM-ME-3

COM-ME-6
