数字显示控制器

数字显示控制器(温度控制器)
SA100

  • 测量精度:显示值的±0.3%
  • 取样周期:0.5秒/0.25秒
  • 符合DIN轨道安装(方便安装于配线盘内)
下载
  • 主要特长
  • 主要规格
  • 外形尺寸图
  • 型号

主要特长

DIN轨道标准安装插座型温度控制器

方便安装于配线盘内之DIN轨道标准。

安装插座设计方便安装与卸载作业。

判别控制状态型自主校正功能

自我判断控制紊乱的话,自主校正(ST)功能就会动作微调PID參數。

装载自动演算(AT)功能。

双点输出可作为控制输出,警报器,模拟传输输出等功能

不同输出的配置,可以作为温度控制器,警报器,超温警报器等仪器使用。

通信功能(RS-485)可选配

通信功能(RS-485)可最多接续31台其他仪表。

可选择RKC标准通信或者MODBUS通信。

主要规格

  • 输入点数:1点
  • 输入种类 ※输入范围参照输入值范围代码表(型号·价格)

1) 热电偶: K, J, T, S, R, E, B, N, C(W5Re/W26Re), PLⅡ, U, L

2) 测温电阻: Pt100, JPt100

3) 直流电压:DC0~5V, DC1~5V

4) 直流电流:DC0~20mA, DC4~20mA ※需250Ω外部电阻

  • 取样周期:0.5秒/0.25秒(可切换)
  • 测量精度:±(显示值的0.3%+1digit)※根据输入·范围不同有所差异
  • 输出1(OUT1)

1)继电器接点输出:1c接点

2)SSR电压脉冲输出:DC 0/12V

3)电流输出:DC0~20mA, DC4~20mA



<选配规格>

  • 输出2(OUT2)※可作为加控制输出、或警报输出

1)继电器接点输出:1c接点

2)驱动SSR用电压脉冲输出:DC0/12V

  • 警报功能(最多2点):温度警报、环断线警报
  • 数字/事件/外部接点输入功能(最多2点):可用于RUN/STOP功能切換或者SV1/SV2切換
    ※可选择设定的解除警报保持
  • 通信功能:通信方式 RS-485



<一般规格>

  • 电源电压(额定):AC100~240V /AC24V/DC24V
  • 使用环境温度:0~50℃
  • 质量:約110g
  • 安全规格:

UL:UL61010-1
cUL:CAN/CSA-C22.2 NO.61010-1

  • 其他适用规格:

CE/UKCA标志 :

电气安全: EN61010-1
EMC指令: EN61326-1
RoHS指令: EN IEC 63000

RCM:EN55011

外形尺寸图

(単位:mm)

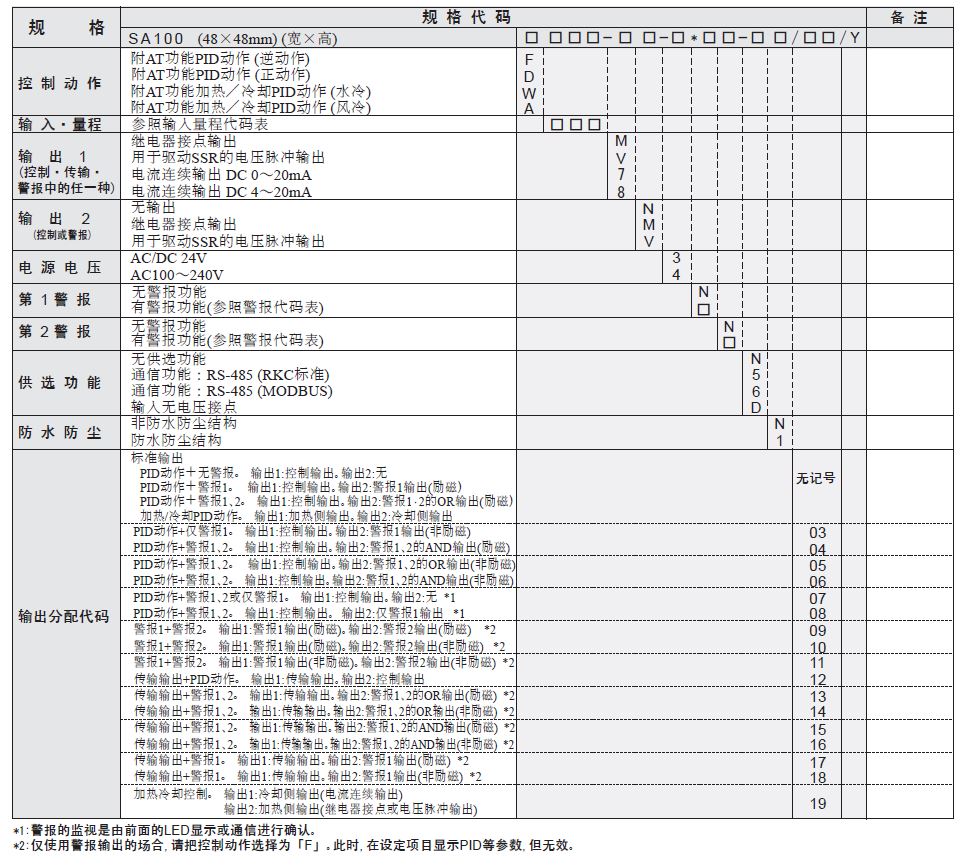

型号
