主要特长

现在的状态一目了然

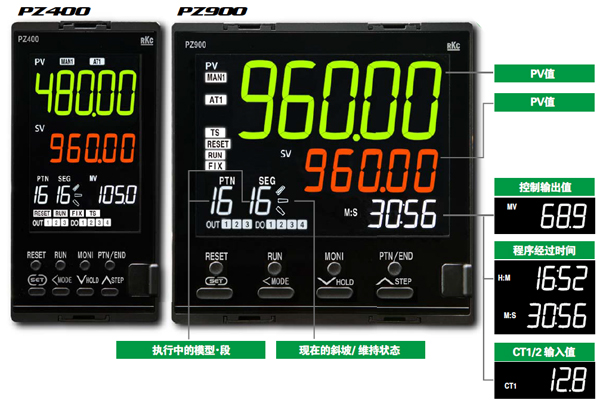

■大型液晶荧幕可同时显示多样信息，清楚显示运转状态。
■程序正确运行与否一目了然。

实现操作简单(直接设定按键)

■可将常用设定设定于快捷键。实现方便快捷操作，并且防止使用者误操作。

对照装置由仪表自身设定

■ 在程序控制器搭载了许多等级PID 功能。控制器自动进行演算，设定各个等级。
即使没有高度的知识，控制器也自动的完成初期设定。

初期安装简单　可迅速对应仪表的更换

■全机型皆搭载专用通讯接口，方便现场操作员维护与是定。

■可搭配使用PROTEM 2来管理设定控制器及数据采集。

逼近上位系列的功能　可对应各种解决方案

■16段×16模型。 模型连接最多可实现256段程序。

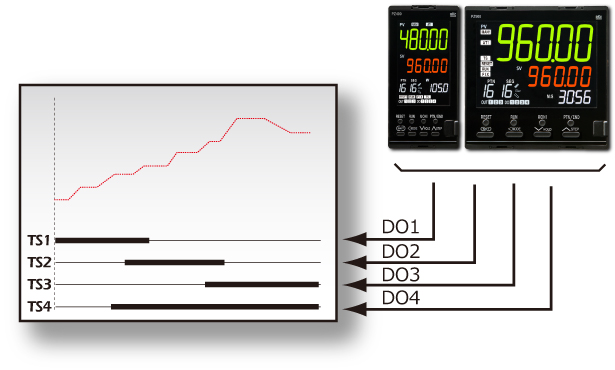

■每样式最多可分别设定4点时间讯号。而且，如使用逻辑演算的话，在DO1点可最大 设定4点，可对应复杂的外部顺序控制。

主要规格

• 输入点数：1点
• 输入种类（通用输入）※请参照输入值范围代码表

1）温度・电流・低电压输入类

热电偶：K, J, R, S, B, E, N, T, W5Re/W26Re, PLⅡ, PR40-20, U, L

测温电阻：Pt100, JPt100 (3线式）

直流电压（低）：DC0～10mV, DC0～100mV

2）高电压输入类

DC0～1V, DC0～5V, DC1～5V, DC0～10V, DC-5～+5V, DC-10～+10V

3）电流输入类

DC0～20mA, DC4～20mA

• 取样周期：0.05秒
• 测量精度：±(显示值的0.1%+1digit)　※根据输入・范围不同有所差异
• 程序控制功能

1）模型记忆数：最多16模型

2）段数：最多16段　※模型连接最多可实现256段程序

3）单段时间 ：0小时0分〜199小时59分或0分0秒〜199分59秒 ※没有时间限制

4）附加功能：剩余时间显示(单段剩余时间/单模型剩余时间）

• 时间讯号（4点）DO1～4（DO2～4为选配)：请指定DO分配
• 输出１（OUT1）※控制・事件・加热器断线功能・控制回路断线警报・模拟讯号输出等

1）继电器接点输出：1c接点　※耐久型继电器

2）SSR电压脉冲输出：DC0/12V

4）电流输出：DC0～20mA, DC4～20mA

5）连续电压输出：DC0～5V, DC1～5V, DC0～10V

6）晶体管输出：允许负荷电流　100 mA

• 事件/警报功能（4点）：OUT1～3、DO 1～4可任意分配设定
• 模拟讯号输出功能（1点）：OUT1～3可任意分配设定
• 专用通信功能：通信方式　RS-232C

＜选配规格＞

• 输出2（OUT2）※控制・事件・加热器断线功能・控制回路断线警报・模拟讯号输出等

1）继电器接点输出：FZ100　1a接点　※耐久型继电器

2）SSR电压脉冲输出：DC0/12V

3）电流输出：DC0～20mA, DC4～20mA

4）连续电压输出：DC0～5V, DC1～5V, DC0～10V

5）晶体管输出：允许负荷电流　100 mA

• 输出3（OUT3）※通用输出

※控制・事件・加热器断线功能・控制回路断线警报・模拟讯号输出等

1）SSR电压脉冲输出：DC0/14V

2）电流输出：DC0～20mA, DC4～20mA

• 数字输出（最多4点）DO1～4：继电器接点输出　1a接点　※DO1为标配
• 事件输入（最多6点）：RUN、RESET、程序模式切换、正/逆动作切换、HOLD/HOLD解除、STEP、AT ON/OFF、  設定DATA UNLOCK/LOCK、联锁解除、 峰值／谷值解除
• 加热器断线警报用CT输入：最多2点
• 开度反馈电阻输入（FBR）：100～10kΩ（标准135Ω）
• 通讯功能：通讯方式　RS-485 / RS-422A

＜一般规格＞

• 电源电压（额定）：AC100～240V、AC/DC24V
• 使用环境温度：-10～+55℃
• 质量：PZ400　約221g　　　PZ900　約291g

• 安全規格：UL　UL61010-1

cUL　CAN/CSA-22.2 NO.61010-1

CE：低电压指令（LVD）EN61010-1

 EMC指令　EN61326-1

RCM　EN55011
