主要特长

符合FM标准的温度High/Low限制控制器

限制控制器的动作
当温度控制器检测到温度异常升高，例如温度控制装置故障时，限制控制器将输出信号（继电器接点输出）。该输出将一直保持，直到操作员进行重置操作（透过仪表实体按键，通信或外部接点）。本产品标准功能即可检测异常且将异常状态的持续时间和温度的峰值（最大值）之数据储存，透过重置操作或关闭电源可清除储存数据。
＊可以根据需要更改上限限制动作和下限限制动作（出厂时设置为上限限制动作）

＜FM标准介绍＞
FM（Factory Mutual）标准是评估与火灾防止相关的设备的安全性和质量的标准，始于美国。它是一种认证，用于评估各种设备的质量、性能、耐久性等，以防止火灾导致的资产损失。用于预防过度加热或火灾的系统，为需要符合标准之一。 SA100L已获得FM3545：Temperature Limit SW认证，适用于防止设备过热等方面。

DIN轨道标准安装插座型温度控制器

• 方便安装于配线盘内之DIN轨道标准。安装插座设计方便安装与卸载作业。

通信功能（RS-485）可选配

• 通信功能（RS-485）可最多接续31台其他仪表。可选择RKC标准通信或者MODBUS通信。

主要规格

• 输入点数：1点
• 输入种类 ※输入范围参照输入值范围代码表（型号·价格）

1) 热电偶: K, J, T, S, R, E, B, N, C（W5Re/W26Re）, PLⅡ, U, L

2) 测温电阻: Pt100, JPt100

3) 直流电压：DC0～5V, DC1～5V

4) 直流电流：DC0～20mA, DC4～20mA　※需250Ω外部电阻

• 取样周期：0.5秒/0.25秒（可切换)
• 测量精度：±（显示值的0.3%+1digit）※根据输入·范围不同有所差异
• 输出1（OUT1）※可作为加限制输出、或传送输出

1）继电器接点输出（限制输出）：1c接点

2）电流输出（传送输出）：DC0～20mA, DC4～20mA

＜选配规格＞

• 输出2（OUT2）※可作为加限制输出、或警报输出

1）继电器接点输出：1c接点

• 警报功能（最多2点）：温度警报
• 数字/事件/外部接点输入功能（最多2点）
• 通信功能：通信方式　RS-485

＜一般规格＞

• 电源电压（额定）：AC100～240V /AC24V/DC24V
• 使用环境温度：0～50℃
• 质量：約110g
• 安全规格：

UL：UL61010-1
cUL：CAN/CSA-C22.2 NO.61010-1

• 其他适用规格：

CE/UKCA标志：

电气安全： EN61010-1
EMC指令： EN61326-1
RoHS指令： EN IEC 63000

RCM：EN55011
FM：FM3545

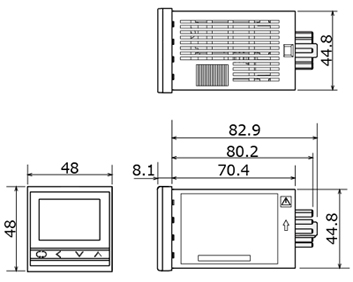

外形尺寸图

（単位：mm）
