产品介绍

通信变换器

CC-Link通信变换器
COM-MC

  • 弊社SRZ系列,FZ系列,GZ系列,FB系列和CC-Link连接的通信变换器
  • 通信
  • 主要特长
  • 主要规格
  • 外形尺寸图
  • 型号

主要特长

COM-MC
CC-Link通信变换器

  • 弊社SRZ系列,FZ系列,GZ系列,FB系列和CC-Link连接的通信变换器

主要规格



  • CC-Link通信

通信形式:CC-Link Ver.2.00/Ver.1.10

通信速度:156 kbps, 625 kbps, 2.5 Mbps, 5 Mbps, 10 Mbps

站  数:1~61(4站占有1倍、4站占有2倍、4站占有4倍、1~64(1站占有1倍)

※只有SRZ对应4站占有4倍

  • 控制器通信

界面:RS-485

协议:MODBUS-RTU

通信速度:9600 bps, 19200 bps, 38400 bps, 57600bps
※只有FZ/GZ对应57600bps

最多连接点数:

    SRZ系列:最多可连接30个模块

Z-TIO + Z-DIO 组合;

Z-DIO的模块数取决于Z-TIO模块的总数

(单组合最多16个Z-TIO模块)

FZ系列,GZ系列、FB系列:最多可连接31台

  • 一般规格

电源电压:定额 DC 24V

使用环境温度:0~55℃

质量:約130g

安全规格:

UL: UL61010-1

cUL: CAN/CSA-C22.2 No.61010-1

CE标记:

EMC指令: EN61326-1

RoHS指令: EN IEC 63000

RCM: EN55011

KC:

KS C 9610-6-2
KS C 9610-6-4

外形尺寸图

(単位:mm)

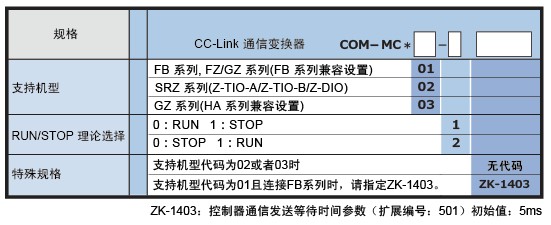

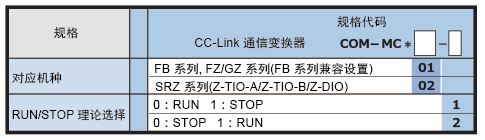

型号
