模块型控制器

模块型控制器(过程/温度控制器)
SRZ

  • 测量精度:显示值的±0.2%
  • 取样周期:0.25秒
  • 1台能控制4通道
  • 对应前面专用通信
  • 插件构造
  • 提供数字输入输出
  • 能连接各种现场总线的通信变换器
  • 温度
  • 过程
下载
  • 主要特长
  • 主要规格
  • 外形尺寸图
  • 型号

主要特长

小型模块1台凝缩了4台温度控制器

使用1块紧凑型模块能控制4个CH。(加热冷却控制型是2个CH)

温度控制模块(Z-TIO)最大能连接16台(最大64CH)

提供各种专用模块

温度控制模块(Z-TIO):温度/过程控制用模块

数字输入模块(Z-DIO):切换模式·事件输出的用模块

通信扩展模块(Z-COM):通信变换·连接模块单元的数据管理用模块

CT输入模块(Z-CT):加热器断线警报用CT输入·多点CT监视/过电流警报用模块

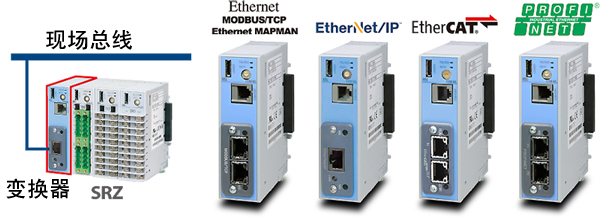

能连接各种现场总线(通信变换器)

能连接以太网(MODBUS/TCP,EtherNet/IP,EtherCAT,PROFINET

提供能连接CC-Link,DeviceNet,PROFIBUS,MECHATROLINK的通信变换器

有关通信变换器的详细内容,请参照这里

与PLC的无程序连接

能与三菱电机制造MELSEC系列PLC无程序连接

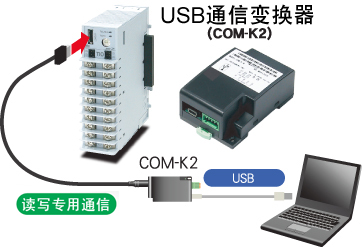

搭载专用通信接口

在全模块前面有专用通信接口提高现场维修性

提供控制器·显示器设定数据管理支援工具PROTEM2

能对应利用显示器(触摸屏)+PLC构成系统

将多点温度控制的监视,操作集成在显示器上,构筑容易管理的系统

能支持包括PLC在内整体装置的系统构筑

主要规格

温度制御(Z-TIO)モジュール

  • 输入点数:4点或2点
  • 输入种类(个组间为通用输入) ※请参照输入值范围代码表(型号・价格)

1)热电偶:K, J, R, S, B, E, N, T, W5Re26/W26Re, PLⅡ

2)测温电阻:Pt100, JPt100 (3线式)

3)直流低电压输入:DC0~10mV, DC0~100mV, DC0~1V

4)直流电流输入:DC0~20mA, DC4~20mA

5)直流高电压:DC0~5V, DC1~5V, DC0~10V

  • サンプリング周期:0.25秒
  • 测量精度:±(显示值的0.2%+1digit) ※根据输入・范围不同有所差异
  • 输出1・2(OUT1・2)

1)继电器接点输出:1a接点

2)SSR电压脉冲输出:DC 0/12V

3)电流输出:DC0~20mA, DC4~20mA

4)电压输出:DC0~5V, DC1~5V, DC0~10V

5)SSR(三端双向可控硅)输出: 额定0.5A

6)开路集电极输出:转换方式

  • 警报/事件输出功能:最多4点 ※含LBA机能
  • 通信功能:通信方式 RS-485
  • 付加機能:输出分配功能・Nice MEET 功能・自动升温功能・ピーク電流抑制機能・連動運転機能・設定値選択機能(リモートSV・比率設定・カスケード制御)

<选配规格>

  • 加热器断线警报用CT输入(最大4点)

<一般仕様>

  • 电源电压(额定):DC24V
  • 使用环境温度:-10~50℃
  • 质量:端子型 約160g 插座型 約140g
  • 安全規格:UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1

CE:低电压指令(LVD) EN61010-1

EMC指令 EN61326-1

RCM EN55011

数字输入输出Z-DIO模块

数字/事件/外部接点输入功能 ※请参考DI信号配置表

  • 输入点数:0或8点
  • 输入方式:有电压接点输入 转换方式

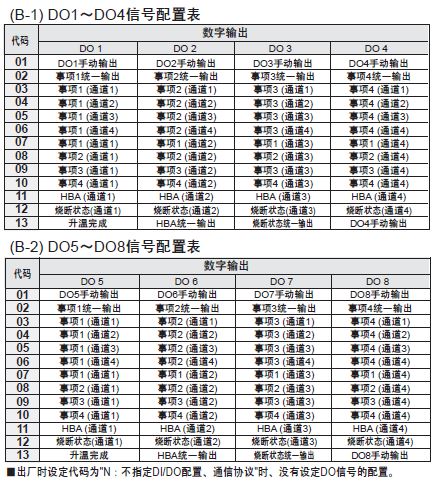

事件输出 ※请参考D0信号配置表

  • 输出点数:0或8点
  • 输出种类:

1)继电器接点输出:1a接点

2)开路集电极输出:转换方式

  • 通信功能:通信方式 RS-485

<一般规格>

  • 电源电压(额定):DC24V
  • 使用环境温度:-10~50℃
  • 质量:端子型 約150g 插座型 約130g
  • 安全规格:UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1

CE:低电压指令(LVD) EN61010-1

EMC指令 EN61326-1

RCM: EN55011



通信扩展Z-COM模块

  • 模块连接台数:同一功能的模块为16台以下,总共可连接31台以下
  • RKC标准通信:通信方式 RS-485 / RS-422A
  • MODBUS通信:通信方式 RS-485 / RS-422A
  • PLC通信(MAPMAN):通信方式 RS-485/ RS-422A

对应机型

1)三菱电机株式会社 AnA / QnA / Q系列

AnA / AnUCPU 共通指令(QR / QW)

(0401/1401)(单ZR注册值)

A系列 / FX2N / FX2NC系列

ACPU共通指令(QR / QW)

2)欧姆龙株式会社 SYSMAC系列

C模式指令 (RD / WD)

  • 最多连接台数:4台

<一般规格>

  • 电源电压(额定):DC24V
  • 使用环境温度:-10~50℃
  • 质量:約110g
  • 安全规格:UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1

CE:低电压指令(LVD) EN61010-1

EMC指令 EN61326-1

RCM: EN55011

外形尺寸图



型号

温度控制模块(Z-TIO)

数字输入模块(Z-DIO

通信拡張(Z-COM)モジュール
