树脂压力传感器

树脂压力传感器
CZ-200P

  • 破损时不会污染树脂的推杆导压方式
  • 树脂压力和温度可同时测量的内藏热电偶型
  • 提供测量综合精度0.5%FS的高精度型压力传感器
  • 提供可以在550℃以内使用的Supron合金隔膜片规格
  • 树脂压力
  • 温度
下载
  • 主要特长
  • 主要规格
  • 外形尺寸图
  • 型号

主要特长

环保

采用推杆导压方式,没有水银等污染树脂。

高可靠性・高精度

采用导压部的三重构造和导压管外罩设计,减轻了来自外部的热量或拧紧时显示变动。(导压管外罩供选)

组合内藏线性化显示器和变换器,可以实现最高精度0.5%FS的高精度压力测量。(线性化对应供选)

可以内藏温度传感器

内藏热电偶温度传感器型。用一个安装口可以测量树脂压力和温度。(热电偶:K,J型 等级2)

对应高温550℃

Supron合金隔膜片规格,可以实现最高使用温度550℃和耐蚀性。可以测量聚合树脂等功性能树脂的压力。

※如果温度传感器是J型热电偶的话为450℃。

主要规格

  • 压力转换方式:应变式惠斯登电桥
  • 范围(定额压力):请参照压力范围规格表
  • 精度、线型:跨距±1%以内(SUS630隔膜部位 150℃时)

※大于70MPa型为±2%

※SPRON合金薄膜规格时

10、20、70MPa且温度480℃以上时:跨距之±2.0%

100MPa时:跨距之±2.0%

100MPa且温度480℃以上时:跨距之±4.0%

※HASTELLOY C合金薄膜规格时、请咨询敝公司销售人员。

  • 迟滞现象:跨距之±0.5%以内

※大于50MPa为±1%、大于70MPa为±2%、1MPa为±0.2%

※SPRON合金薄膜规格时

70MPa以下:跨距之±1.0%

10、20、70MPa且温度480℃以上时:跨距之±2.0%

100MPa时:跨距之±2.0%

100MPa且温度480℃以上时:跨距之±4.0%

※HASTELLOY C合金薄膜规格时、请咨询敝公司销售人员。

  • 薄膜使用最高温度:400℃(SPRON薄膜为550℃)
  • 压力转换电桥部位最高使用温度:200℃

※外筒下方(螺帽侧)表面温度达180℃以上时,压力测量部位约200℃。测压部位  若超过200℃时,无法保证其性能的维持性。建议使用隔热材隔绝热源,整体温度  不超过180℃。安装本传感器时,不同的安装方向(例如斜面,横式等)也可能使  传感器过热状  况有所改善。

  • 容许负荷压力:跨距之120%(1MPa为500%、0.5MPa为1000%)
  • 上线符合率%(1MPa为1000%、0.5MPa为2000%)

选配规格

  • 温度传感器种类:热电偶 K, J(非接地 Class2)
  • 温度测量部位:压力测量隔膜面内测2mm
  • 最高使用温度:550℃(K型热电偶)、450℃(J型热电偶)

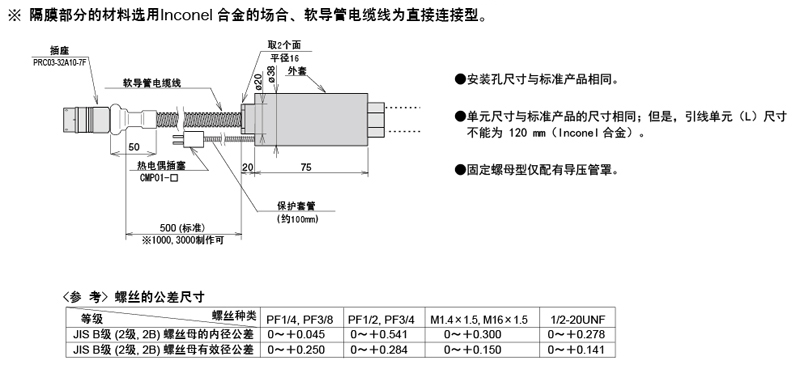

外形尺寸图

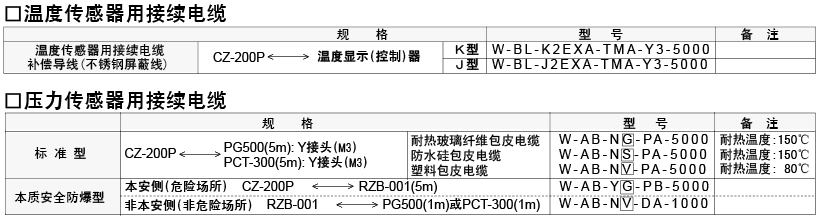

型号
