加热器断线警报

单相继电器触点/驱动 SSR用加热器断线报警器(固定式)
HBA-21 / HBA-22

  • 单相继电器触点或驱动SSR的加热器断线报警器
  • 对应CT:CV-1(HBA-21)、CTL-6-P-N(HBA-22)、CTL-18S(HBA-22)
  • 温度
下载
  • 主要特长
  • 主要规格
  • 外形尺寸图
  • 型号

主要特长

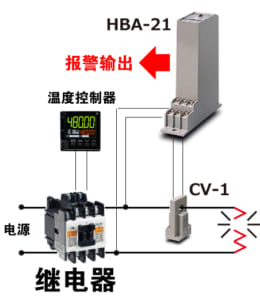

HBA-21(用于继电器触点)

对应控制器比例周期长(约20秒以上)的控制系统用,加热器断线警报器。

 对应CT:CV-1

使用两组可对应三相加热器。

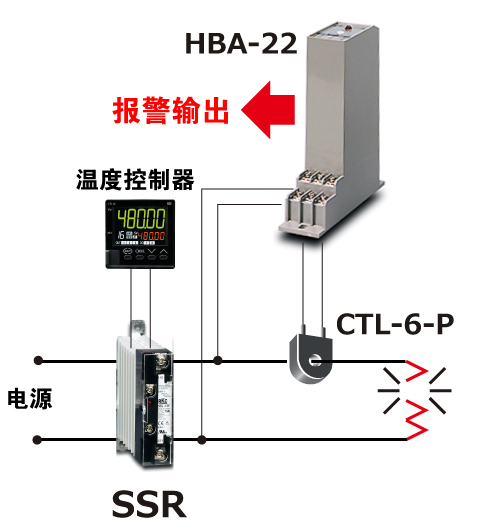

HBA-22(用于继电器触点和驱动SSR)

对应控制器比例周期短(约2秒以上)控制系统用加热器断线警报器。
 对应 CT:CTL-6-P-□ 、 CTL-18S-□
使用二组可对应三相加热器。

主要规格

HBA-21(用于单相继电器触点控制系统)

  • 输入类型:电流检测器(CV-1-□)
  • 可检测的负载电流,取决于AC5A,AC30A,AC100A(CV-1的额定值)
  • 可设定范围:CV-1额定值的10%至100%
  • 报警范围:当电流变化超过CV-1额定值的10%(满量程)时

※ 但不确定10%的变化

HBA-22(用于单相继电器触点、SSR控制系统)

  • 输入类型:电流检测器(CTL-6-P-□、CTL-18S-□)
  • 可检测的负载电流,取决于AC5A, AC10A, AC20A, AC30A, AC100A(电流检测器的额定值)
  • 可设定范围:

5A  CTL-6-P等级的20-100%

10A,20A,30A  CTL-50-100%的6-P等级

30A、100A  : CTL-18S等级的50-100%

  • 报警灵敏度:当前变化为操作CTL额定值的15%或更多(满量程)

※ 但不确定的变化在15%以内

通用规范

  • 报警输出:2点,继电器触点输出,1a触点
  • 电源电压:AC100/110 V和AC200/220 V(指定)50/60 Hz
  • 功耗:1.8VA或更低
  • 环境温度:-10至+ 50℃
