电力操作器 (可控硅控制)

单相功率调节器
THV-10(20A, 30A, 45A, 60A, 80A, 100A)

将于2021年5月6日起开始贩售

  • 最大负载容量:AC20A, AC30A, AC45A, AC60A, AC80A, AC100A
  • 电源电压:AC100~240V
  • 控制方式:相位控制,过零交叉控制
  • 对应RKC专用通讯
  • 对应串行通讯
  • 对应模拟传送输出
  • 利用前面显示器和操作键设置容易
  • 对应UL、CE标记
  • NEW
  • 温度
  • 主要特长
  • 主要规格
  • 外形尺寸图
  • 型号

主要特长

可通过主机通讯进行设定和数据收集

■可搭载RS-485串行通讯功能。(选配)

■可通过与PLC或者网路设备连接,进行设定和数据收集。

可通过模拟传输输出轻松连接到测量仪器

■可搭载模拟传送输出功能。(选配)

■因为可以作为有效值输出,所以可以轻松连接到记录仪和数字显示器等测量仪器上。

通过RKC专用通讯做到简单数据管理

■RKC专用通讯功能为标准配备。

■ 可通过敝公司通信变换器COM-KG与电脑USB连接。可轻松将各种设定、设定值保存到电脑中,也能从电脑向THV-10上传各种设定值等。



※RKC专用通讯是设置专用。请勿用于控制、运行。

标准搭载丰富的功能

■标准搭载自动/手动切换、斜率设定功能、缓冲上升/缓冲下降功能、外部接点输入、二位置控制、RKC专用通讯等功能。

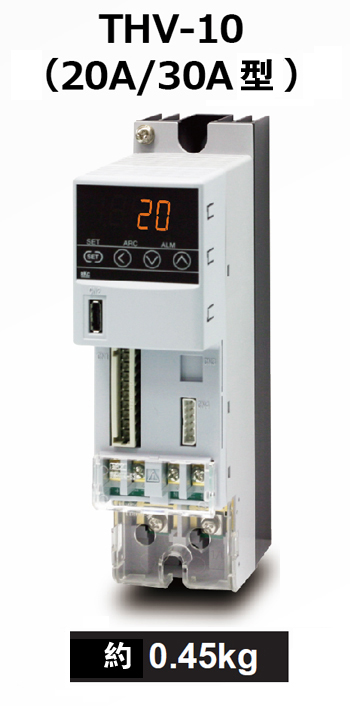

約50%轻量化※

■针对20A/30A型成功达成大幅轻量化目标。实现设备控制盘或控制箱的轻量化。


※与敝公司THV-1(20A/30A)之比较

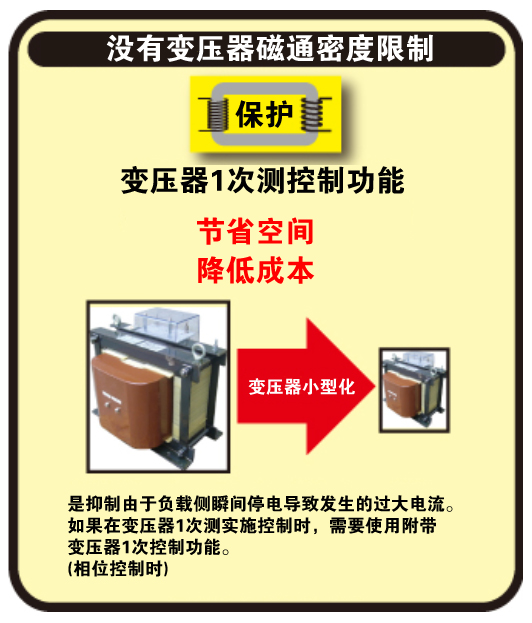

没有变压器磁通密度限制实现变压器小型化(供选)

■ 变压器1次测控制功能是抑制由于负载侧瞬间停电导致发生的过大电流。如果在变压器1次测实施控制时,需要使用附带变压器1次控制功能。没有变压器磁通密度限制。

可检测非直线性负载加热器断线

■ 可设定最大3点拐点使负载曲线与加热器的特性吻合。用于电阻值温度依存大的负载(灯加热器等)。

■ 拐点可以自动设置。

主要规格

  • 最大负载容量:AC20A, AC30A, AC45A, AC60A, AC80A, AC100A
  • 控制方式:相位控制/零交叉控制(可切换)
  • 适用负载:

a) 相位控制:直线型(阻抗型)负载,变压器1次侧控制(磁通密度约1.25T以下)※1请参考变压器1次侧控制保护功能
b) 零交叉控制:直线型(阻抗型)负载

  • 输入信号:

a) 直流电流输入 DC 4〜20mA (输入内阻值:50Ω)
b) 直流电压输入 DC 1〜5V (输入内阻值:30kΩ)
c) 直流电压输入 DC 0〜10V (输入内阻值:30kΩ)
d) 电压脉冲输入 DC 0/12V (输入内阻值:30kΩ)

  • 输出模式

a) 相位角比例・电压比例・电压自乘比例
b) 定电流控制・功率比例控制
※a)标准配置。b)选配。

  • 电源频率:50/60Hz共用(自动辨识)
  • 标准功能:

a) 自动/手动切换(可选配外部设定)
b) 斜率设定功能(可选配外部设定)
c) 缓上升/缓下降功能:0.0〜199.9秒
d) 外部接点输入(DI):1点、无电压接点输入

(可用于切换RUN/STOP,自动/手动,相位控制/零交叉控制、缓上升/缓下降功能之无效/有效、设定数据锁/解锁、过电流警报功能之有效/无效)

e) 二位置控制[外部上限・下限设定器(旋钮)为选配]
f) RKC专用通讯接口:通过RKC专用通讯协议、可使用敝公司的COM-KG通讯转换器。

  • 选配功能:

a) 警报输出:1点

输出:晶体管输出、同步方法 允许负载电流:100mA,负载电压:DC30V以下
※可以选择励磁/非励磁(FAIL警报仅能为非励磁)
(可选择加热器断线警报、调功器故障警报、电源频率异常警报、过电流警报、FAIL警报)

b) 加热器断线警报

电流测量精度:最大定额电流±5%又或±2A(采用较大值)

c) 电流限制器

设定范围:20A,30A︓0.0〜32.0A、45A:0.0〜55.0A、60A:0〜70A、80A︓0〜90A、100A:0〜110A

d) 传送输出

输出电压:DC 0〜10V(允许负载电阻︓1kΩ以上)

e) 通讯功能

界面:EIA规格RS-485标准
协议:RKC通讯(ANSI X3.28-1976 子类别2.5 A4标准)、MODBUS-RTU
通讯速度:9600,19200,38400,57600BPS

<一般规格>

  • 使用温度范围:-15~+55℃(动作保证范围)
  • 负载用电源电压:AC85〜264V(包含电源电压变动)定额:AC100〜240V
  • 质量:

約0.45kg(20A, 30A)
約1.2kg(45A, 60A)
約1.8kg(80A, 100A)

  • 安全規格:

UL UL508 (档案号No. E177758)

cUL C22.2 No.14 (档案号No. E177758)

  • CE标记 ※2:

低电压指令:EN60947-4-3 (Form 4) 定格绝缘电压: 690 V
EMC指令: EN60947-4-3 (Form 4)
RoHS指令:EN50581



※1:变压器1次侧控制保护功能相关

控制变压器1次侧时、请使用附有变压器1次侧控制保护功能。变压器1次侧控制保护功能为、可抑制由于负载侧(变压器)的瞬间停电而产生的过大电流。

无变压器1次侧控制保护功能时,因为可能发生过大电流,所以请使用磁束密度1.25T以下的变压器。此外、请务必将缓上升功能设为有効。



※2:CE标记相关

CE标记唯有使用指定之干扰滤波器使有效。

指定干扰滤波器: 双信电机株式会社制(请客户自行准备)

外形尺寸图

(単位:mm)
