数字显示控制器

数字显示控制器(温度控制器)
SA200

  • 测量精度显:示值的±0.3%
  • 取样周期:0.5秒/0.25秒
  • LCD显示画面
  • 尺寸 48×24mm(宽 X 高)
  • 插件构造
下载
  • 主要特长
  • 主要规格
  • 外形尺寸图
  • 型号

主要特长

48(寬)×24(高)mm小型温度控制器

  • 面板雖小,仍可輕鬆使用按鍵設定的小型温度控制器。
    小体积但搭载辨識度高的大型PV显示。

判别控制状态型自主校正功能

  • 自我判断控制紊乱的话,自主校正(ST)功能就会动作微调PID參數。
  • 装载自动演算(AT)功能。

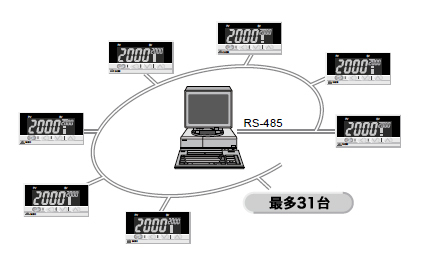

通信功能(RS-485)可选配

  • 通信功能(RS-485)可最多接续31台其他仪表。
  • 可选择RKC标准通信或者MODBUS通信。

传送输出功能可选配

  • 可用模拟信号方式输出测量值,偏差值,设定值,操作输出值。与记录仪等的连接简单。

可选择黑色或者白色机壳

  • 可配合机台设计选用白色或者黑色机壳。

主要规格

  • 输入点数:1点
  • 输入种类 ※输入范围参照输入值范围代码表(型号·价格)

1) 热电偶: K, J, T, S, R, E, B, N, W5Re/W26Re, PLⅡ, U, L

2) 测温电阻: Pt100, JPt100

3) 直流电压:DC0~5V, DC1~5V

4) 直流电流:DC0~20mA, DC4~20mA ※需250Ω外部电阻

  • 取样周期:0.5秒/0.25秒(可切换)
  • PV数字滤波:1-100秒可变 (设定为0时停止(OFF)滤波)
  • 测量精度:±(显示值的0.3%+1digit)※根据输入·范围不同有所差异
  • 输出1(OUT1)

1)继电器接点输出:1a接点

2)SSR电压脉冲输出:DC 0/12V

3)电流输出:DC0~20mA, DC4~20mA



<选配规格>

  • 输出2(OUT2)※可作为加热冷却控制的冷却控制输出、或作为警报输出

1)继电器接点输出:1a接点

2)SSR用压脉冲输出:DC0/12V

  • 警报/事件输出功能(最多2点):温度警报、环路断线警报
  • 数字/事件/外部接点输入功能(最多2点):用于RUN/STOP功能切換或者SV1/SV2切換
    ※可选择设定的解除警报保持
  • 传送输出功能:测量值/设定值/输出值/偏差(PV/SV)
  • 通信功能:通信方式 RS-485



<一般规格>

  • 电源电压(额定):AC100~240V /AC24V/DC24V
  • 使用环境温度:-10~+55℃
  • 质量:約110g
  • 安全规格:

UL:UL61010-1

cUL:CAN/CSA-22.2 NO.61010-1

CE标志 :

LVD: EN61010-1

EMC: EN61326-1

RoHS: EN IEC 63000

RCM:EN55011

UKCA标志 :

电气安全测试标准: EN61010-1
EMC: EN61326-1
RoHS: EN IEC 63000

外形尺寸图

型号
