数字显示控制器

数字显示控制器(过程/温度控制器)
GZ系列(GZ400 / GZ900)



  • 测量精度:显示值的±0.1%
  • 取样周期:0.01秒
  • 11段5位数字显示
  • 对应前面专用通信
  • 2输入功能
  • 插件构造
  • NEW
  • 温度
  • 过程
  • 高速
  • 主要特长
  • 主要规格
  • 外形尺寸图
  • 型号

主要特长

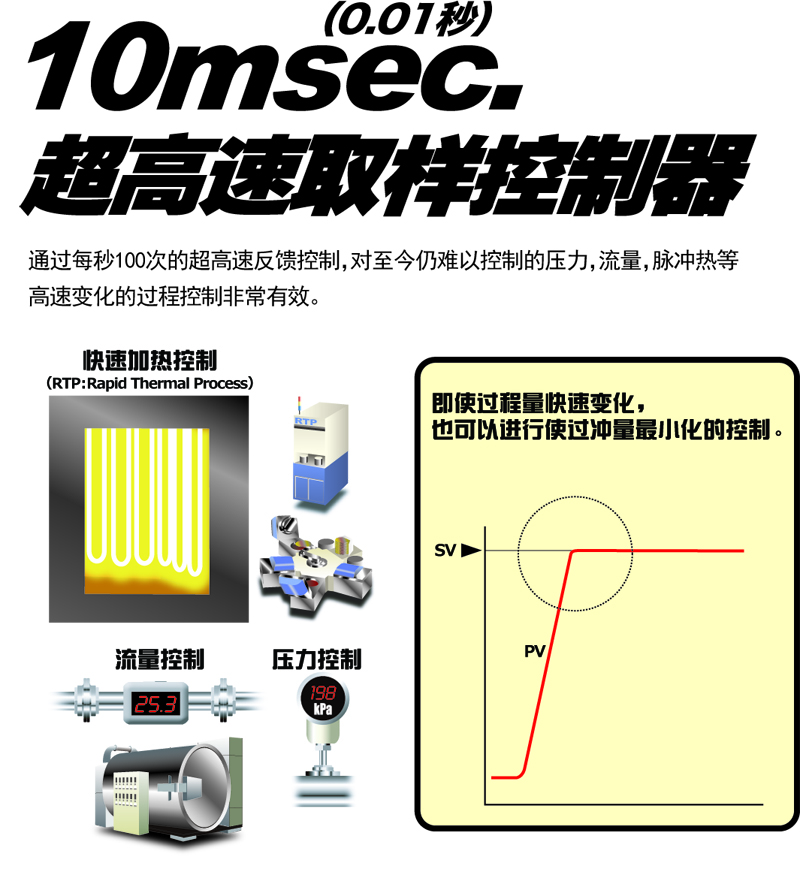

超高速取样控制 10msec.

通过每秒100次的超高速反馈控制,对至今仍难以控制的压力,流量,脉冲热等高速变化的过程控制非常有效。

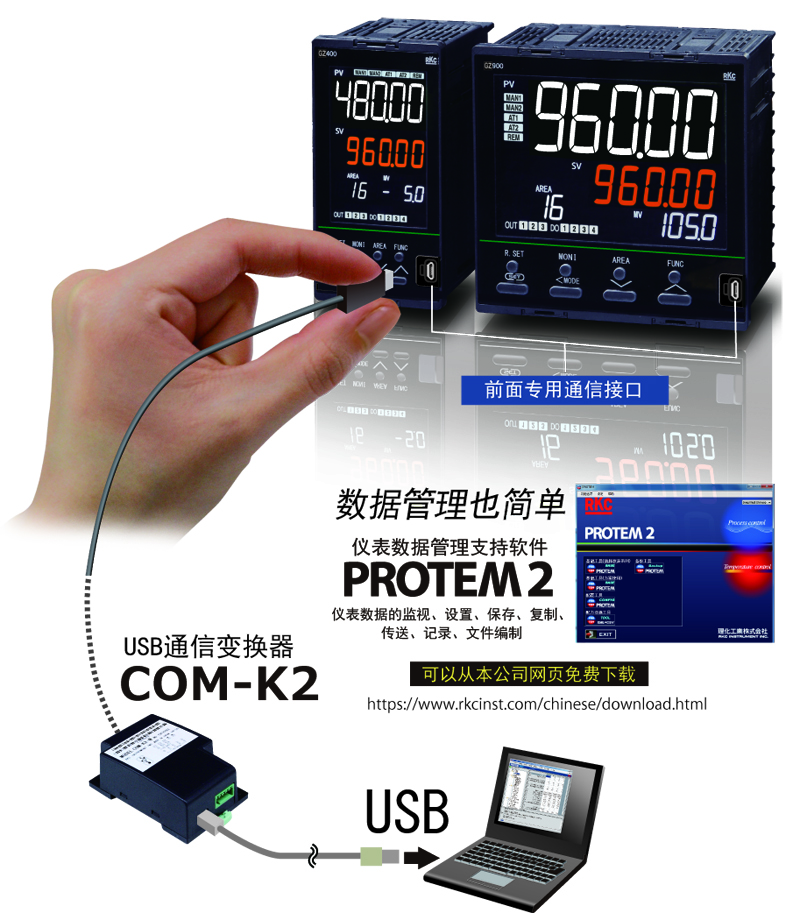

搭载前面专用通信接口

全机型配备前面专用通信接口提高了现场维护性。

配备了支持控制器·显示器设置数据管理工具PROTEM2。

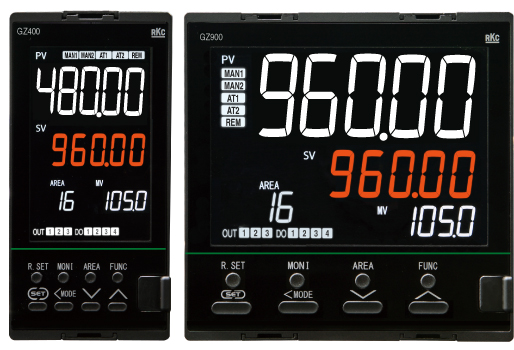

映衬设备 配备大型高亮度LCD显示器

配备了即使远距离也能识别的大型LCD显示器。

通过2路输入实现多种应用

2CH(2回路)控制

 1台控制器可以控制2CH。

2输入联动功能

 在设置的水准处切换输入1和输入2的功能。

差温控制功能

 输入1和输入2的PV值的差保持不变的控制功能。

进一步提高了控制性能和功能

配备了抑制过冲·低谷下降量的主动功能。

多种信息显示,还可以定制

用3行显示器显示丰富的信息。

主要规格

  • 输入点数:最大2点
  • 输入种类:通用输入  ※输入范围参照输入值范围代码表(型号·价格)
    1)热电偶输入:K, J, R, S, B, E, N, T, W5Re/W26Re, PLⅡ, PR40-20, U, L
    2)测温电阻输入:Pt100, JPt100 (3線式)
    3)低直流电压电流输入:DC0~10mV, DC0~100mV,DC0~20mA, DC4~20mA
    4)高直流电压输入:DC0~1V, DC0~5V, DC1~5V, DC0~10V, DC-5~+5V,D C-10~+10V
  • 取样周期:0.01秒
  • 测量精度:±(显示值的0.1%+1digit) ※根据输入·范围不同有差异
  • 输出1(OUT1) ※控制·事件·加热器断线功能·控制回路断线·模拟传输等
    1)继电器触点输出:1c触点  ※使用高耐久性继电器
    2)驱动SSR用电压脉冲输出:DC 0/12V
    3)电流输出:DC 0~20mA, DC 4~20mA
    4)电压连续输出:DC0~5V, DC1~5V, DC0~10V
    5)晶体管输出:容许负载电流 100 mA



<供选规格>

  • 输出2(OUT2) ※控制·事件·加热器断线功能·控制回路断线·模拟传输等
    1)继电器触点输出:1a触点  ※使用高耐久性继电器
    2)驱动SSR用电压脉冲输出:DC 0/12V
    3)电流输出:DC 0~20mA, DC 4~20mA
    4)电压连续输出:DC0~5V, DC1~5V, DC0~10V
    5)晶体管输出:容许负载电流 100 mA
  • 输出3(OUT3) ※输出3:通用输出
    1)驱动SSR用电压脉冲输出:DC 0/14V
    2)电流输出:DC 0~20mA, DC 4~20mA
  • 数字输出(DO:最大4点)
    继电器触点输出:1a触点
  • 事件功能(最大4点)
  • 远程输入
    1)低直流电压电流输入:DC0~10mV, DC0~100mV,DC0~20mA, DC4~20mA
    2)高直流电压输入:DC0~1V, DC0~5V, DC1~5V, DC0~10V, DC-5~+5V,D C-10~+10V
  • 事件输入(最大6点)

事件输入种类:RUN/STOP切换,AUTO/MAN切换,输入2的用途切换,联锁解除,峰值/谷值保持解除,自整定ON/OFF,设定锁定/解锁切换,正/逆动作切换,存储区域切换(SET有/无), 存储区域跳转

  • 模拟传输输出(最大1点)
    1)直流电流输出:DC0~20mA, DC4~20mA
    2)直流电压输出:DC0~5V, DC1~5V, DC0~10V
  • 通信功能:通信方式 RS-422A / RS-485



<一般规格>

  • 电源电压(额定):AC100~240V / AC24V / DC24V
  • 容许周围温度:-10~55℃
  • 重量:GZ400 约221g

GZ900 约291g

  • 安全标准:UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1

CE标志:低电压指令(LVD)EN61010-1

EMC指令 EN61326-1

RCM EN55011



外形尺寸图

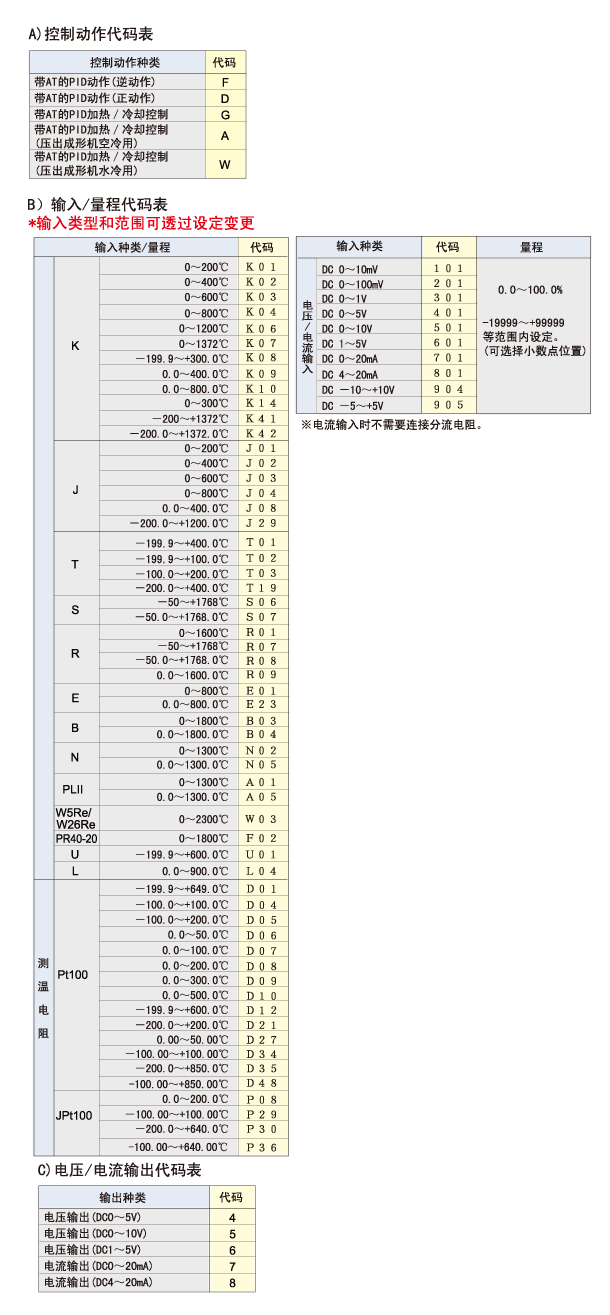

型号



配件(另售

USB通信变换器  COM-K2



型号代码:COM-K2-4
(附带专用电缆)



型号代码:COM-K2-N
(不附带专用电缆)



仅专用通信电缆的型号代码
型号代码:W-BV-05-1500(电缆长1.5m)



加热器断线警报用CT(电流检测器



端子盖



前盖
