产品介绍

通信变换器

Ethernet通信变换器
COM-ML 系列

COM-ML-1

  • 用于弊社SRZ系列和MODBUS/TCP,Ethernet MAPMAN连接的通信变换器
  • Ethernet MAPMAN通信规格(PLC专用通信协议)可以实现和三菱电机制PLC无程序连接

COM-ML-2

  • 用于弊社SRZ系列和EtherNet/IP连接的通信变换器

COM-ML-3

  • 用于弊社SRZ系列和EtherCAT连接的通信变换器

COM-ML-4  (NEW)

  • 用于弊社SRZ系列和PROFINET连接的通信变换器
  • NEW
  • 通信
下载
  • 主要特长
  • 主要规格
  • 外形尺寸图
  • 型号

主要特长

COM-ML-1
Ethernet(MODBUS/TCP、Ethernet MAPMAN)通信变换器

用于弊社SRZ系列和Ethernet(MODBUS/TCP)连接的通信变换器

Ethernet MAPMAN通信规格(PLC专用通信协议)可以实现和三菱电机制PLC无程序连接

可连接机种:SRZ(Z-TIO-A / Z-TIO-B / Z-TIO-C / Z-TIO-D、Z-DIO、Z-CT)

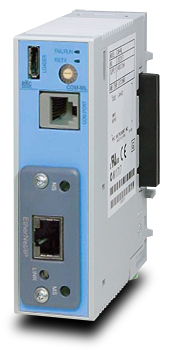

COM-ML-2
EtherNet/IP通信变换器

用于弊社SRZ系列和EtherNet/IP连接的通信变换器

可连接机种:SRZ(Z-TIO-A / Z-TIO-B、Z-DIO)

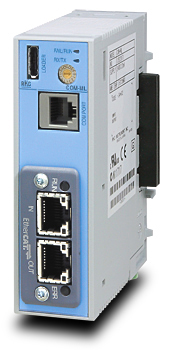

COM-ML-3
EtherCAT通信变换器

用于弊社SRZ系列和EtherCAT连接的通信变换器

可连接机种:SRZ(Z-TIO-A / Z-TIO-B、Z-DIO)

COM-ML-4
PROFINET通信变换器 (NEW)

用于弊社SRZ系列和PROFINET连接的通信变换器

可连接机种:SRZ(Z-TIO-A / Z-TIO-B、Z-DIO)

主要规格

COM-ML-1(MODBUS/TCP・Ethernet MAPMAN)

  • 网路通信

1.Modbus/TCP

物理層:10BASE-T/100BASE-TX 自动辨识

使用者层:MODBUS/TCP

通信数据:主机通信(MODBUS)以MAP为准

2.MAPMAN

物理層:10BASE-T/100BASE-TX 自动辨识

使用者层:TCP/IP、三菱電機製QnA互換3E/SLMP ASCII

  • 主机通信

界面:RS-485 / RS-422A

协议:RKC标准通信(ANSI)、MODBUS-RTU

最大连接点数:16点

  • 一般仕様

电源电压(定额):DC 24V

使用环境温度:-10~+50℃

质量:約130g

COM-ML-2(EtherNet/IP)

  • 网路通信

EtherNet/IP

物理層:10BASE-T/100BASE-TX 自动辨识

使用者层:EtherNet/IP

对应信息:Explicit信息、I/O信息

  • 主机通信

界面:RS-485 / RS-422A

协议:RKC標準通信(ANSI)、MODBUS-RTU

最大连接点数:16点

  • 一般仕様

电源电压(定额):DC 24V

使用环境温度:-10~+50℃

质量:約130g

COM-ML-3(EtherCAT)

  • 网路通信

EtherCAT

物理層:100BASE-TX

使用者层:EtherCAT

对应协议:CANopen over EtherCAT(CoE)、Process Data Object(PDO)

Conformance Test Version:Ver 1.0.0.17

  • 主机通信

界面:RS-485 / RS-422A

协议:RKC標準通信(ANSI)、MODBUS-RTU

最大连接点数:16点

  • 一般仕様

电源电压(定额):DC 24V

使用环境温度:-10~+50℃

质量:約130g

COM-ML-4(PROFINET)

  • 网路通信

PROFINET

物理層:100BASE-TX

使用者层:PROFINET

适合网路:PROFINET IO 通信

  • 主机通信

界面:RS-485 / RS-422A

协议:RKC標準通信(ANSI)、MODBUS-RTU

最大连接点数:16点

  • 一般仕様

电源电压(定额): DC 24V

使用环境温度:-10~+50℃

质量:約130g

外形尺寸图

(単位:mm)

COM-ML系列在所有型号上具有相同的尺寸

型号
