主要特长

采用数字控制实现了良好的响应性和重复性

在前面配备显示器和设置按键的数字控制操作器

软启动/软停止设置为0时，可以对应响应速度快的高速升温控制

配备RKC专用通信可以轻松管理数据

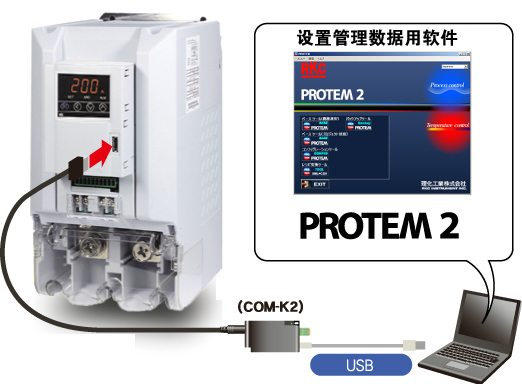

配备前面专用通信接口便于在现场维修性

提供设置管理数据用软件PROTEM2（设置控制器，显示器数据管理支援工具）。

标准配备丰富功能

标准配备外部接点输入，软启动/软停止，手动/自动切换，设定斜率，输出限制，输出偏置，输入-相位角比例/输入-电压比例/输入-功率相位角比例切换等丰富功能。

没有变压器磁通密度限制实现变压器小型化（供选）

变压器1次测控制功能是抑制由于负载侧瞬间停电导致发生的过大电流。如果在变压器1次测实施控制时，需要使用附带变压器1次控制功能。没有变压器磁通密度限制。

可检测非直线性负载加热器断线

可设定最大3点拐点使负载曲线与加热器的特性吻合。用于电阻值温度依存大的负载（灯加热器等）。

拐点可以手动设置。

主要规格

• 控制方式：相位控制/零交叉控制（可切换）
• 最大负载容量：AC20A, AC30A, AC45A, AC60A, AC80A, AC100A, AC150A, AC200A
• 适合负载：直线型（R:阻抗）负载（相位控制时：可变压1次侧控制、※１请参考变压器1次侧控制保护功能）
• 输入信号：DC4～20mA、DC1～5V、DC0～10V、DC0/12V
• 输出模式

1）相位角比例、电压比例、电压自乘比例（标准）

2）定电流控制（选配）

• 電源周波数：50/60Hz共用 (自動判別)
• 负载用电源电压：AC323～528V（含电源电压变动） 定额:AC380～480V
• 数字显示内容：输入值、相位角比例值、频率值、控制方式、SOFT UP/SOFT DOWN时间、斜率设定值、输出限制器（上限/下限）、BASE UP设定、输出模式、外部接点动作等

• 标准附加功能

自动/手动切换(可选配外部设定)・输出限制器・BASE UP设定（输出偏差)・斜率设定功能（可选配外部设定)・SOFT UP/SOFT DOWN功能・二位置控制（可选配外部上限，下限设定)

＜选配功能＞

加热器断线警报・电流限制器・定电流控制

＜一般规格＞

• 使用温度范围：性能保证范围 0～40℃、动作保证范围 -15～+55℃
• 电源电压（定额）：AC100～240V
• 质量：20A/30A型　約0.9kg、45A/60型　約1.4kg、80A/100A型　約1.9kg
• 安全規格：UL　20～100A型　 UL508

 150A/200A型　 UL60947-4-1

cUL  20～100A型　 C22.2 No.14

 150A/200A型　C22.2 No.60947-4-1

CE：  低电压指令　EN60947-4-3

EMC指令　EN60947-4-3

  ※为符合CE标志请使用指定之干扰滤波器（双信电机㈱制）

NF3020C-SVB (20A)

NF3030C-SVB (30A)

NF3050C-SVB (45A)

NF3060C-SVB (60A)

HF3080C-SZC (80A)

HF3100C-SZC (100A)

HF3150C-SZC (150A)

NF3200C-VZ (200A)

※1：变压器1次侧控制保护功能相关

控制变压器１次侧时、请使用附有变压器１次侧控制保护功能。

变压器１次侧控制保护功能为、可抑制由于负载侧(变压器)的瞬间停电而产生的过大电流。

无变压器１次侧控制保护功能时，因为可能发生过大电流，所以请使用磁束密度1.25T以下

的变压器。此外、请务必将软启动功能设为有効。

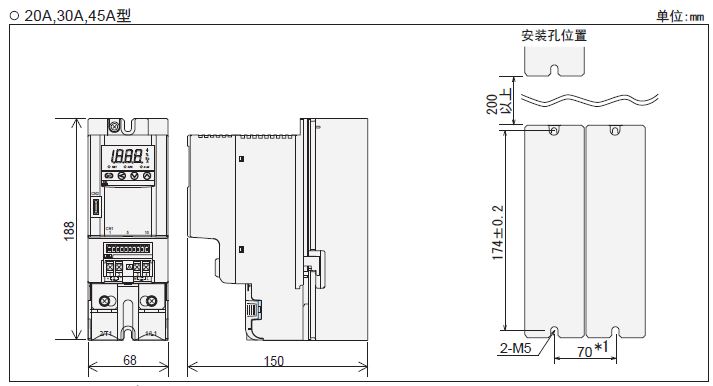

外形尺寸图

型号
