加热器断线警报
单相/三相 功率调节器用内藏MCU型加热器断线警报器(DIN导轨安装型)
HBA-T120 / HBA-T130

- 用于单相或者三相功率调节器的加热器断线警报器
- 可用于相位控制,过零控制,继电器接点控制,SSR驱动控制
- 自动设置负载电流
- 对应CT:MCTL-6-P-N(负载电流30A)、MCTL-12-S56-10L-N(负载电流100A)
※三相场合时使用2个CT個使用
- 温度
- 下载
- 主要特长
- 主要规格
- 外形尺寸图
- 型号
主要特长

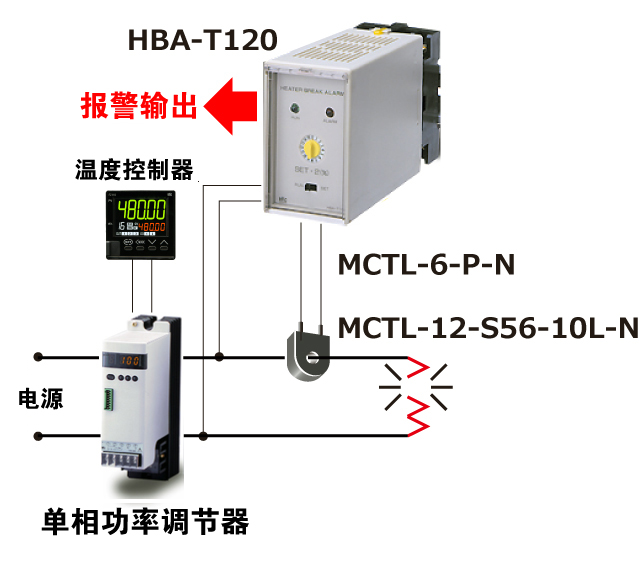

HBA-T120(单相功率调节器控制用)

内藏MCU可以自动设置负载电流。用于功率调节器的相位控制,过零控制
対応CT:MCTL-6-P-N(负载电流30A以下)、MCTL-12-S56-10L-N(负载电流100A以下)
※也可用于继电器接点,SSR驱动

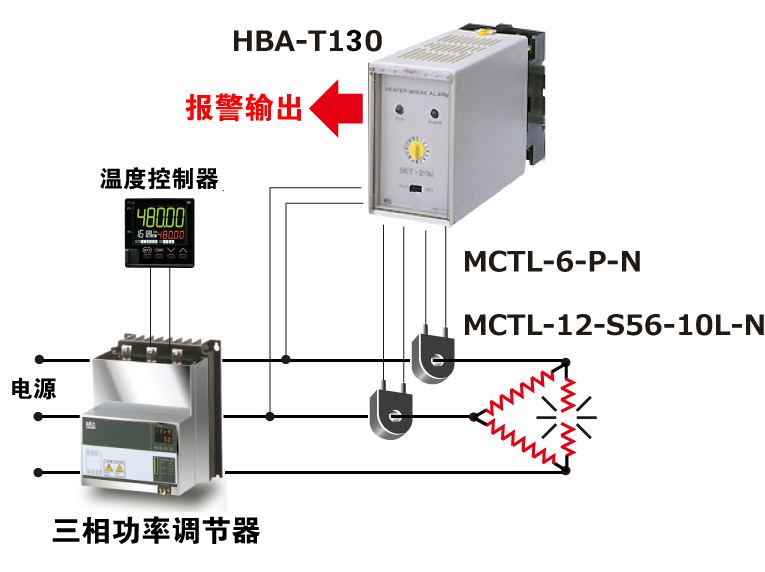

HBA-T130(三相 功率调节器控制用)

内藏MCU可以自动设置负载电流。用于三相功率调节器的相位控制,过零控制
対応CT:MCTL-6-P-N(负载电流30A以下)、MCTL-12-S56-10L-N(负载电流100A以下)
※使用2个CT
※也可用于继电器接点,SSR驱动
主要规格
HBA-T120(単相 電力調整器制御系用)
- 入力の種類:
HBA-T120□-5 MCTL-6-P-N
HBA-T120□-30 MCTL-6-P-N
HBA-T120□-100 MCTL-12-S56-10L-N
- 検出可能負荷電流:
HBA-T120□-5 1~ 5A(定格 5A)
HBA-T120□-30 6~30A (定格30A)
HBA-T120□-100 20~100A(定格100A)
- 設定可能範囲:警報器本体定格容量の0~30%(警報設定値の0~15%×2)の電流減少率で設定
- 負荷設定精度:警報器本体定格容量の±3%以内
- 警報設定精度:警報器本体定格容量の±3%以内
※ただし、負荷電圧が定格の30%以下の時は精度範囲外
HBA-T130(三相 電力調整器制御系用)
- 入力の種類:
HBA-T130□-5 MCTL-6-P-N
HBA-T130□-30 MCTL-6-P-N
HBA-T130□-100 MCTL-12-S56-10L-N
- 検出可能負荷電流:
HBA-T130□-5 1~ 5A (定格 5A)
HBA-T130□-30 6~30A (定格30A)
HBA-T130□-100 20~100A(定格100A)
- 設定可能範囲:警報器本体定格容量の0~30%(警報設定値の0~15%×2)の電流減少率で設定
- 負荷設定精度:警報器本体定格容量の±3%以内
- 警報設定精度:警報器本体定格容量の±3%以内
※ただし、負荷電圧が定格の30%以下の時は精度範囲外
<共通仕様>
- 警報出力:1点、リレー接点出力、1a接点
- 電源電圧(定格):AC100~220V 50/60Hz共用
- 消費電力:1.2VA以下
- 使用周囲温度:0~50℃
