程序控制器

程序控制器(过程/温度控制器)
PF900

  • 测量精度:显示值的±0.1%
  • 取样周期:0.1秒
  • 99样式×10段~10样式×99段(最大1024段)
  • 显示图形程序样式
  • 对应前面专用通信
  • 插件构造
  • 过程
下载
  • 主要特长
  • 主要规格
  • 外形尺寸图
  • 型号

主要特长

大容量 最大1024段程序

在99样式×10段~10样式×99段范围内任意设定程序。

在32样式×32段设定时使用全样式连接最大可以实现1024段程序。

可选择时间信号输出功能/段信号输出功能

可任选一个,时间信号输出功能或者段信号输出功能。

   ・时间信号输出功能是在样式内按照设定时间输出

   ・段信号输出功能是在每个段中设定输出

可选择等级PID和段PID

在每个段可以分别使用等级PID和段PID。

可以在8个等级(等级PID)或者8种存储组(段PID)中注册设定值。

搭载新型算法「RSS (上升·稳定·稳定器)」

能同时实现升温控制开始时的追踪性,和抑制进入稳定控制时的上冲,提高了控制稳定性。

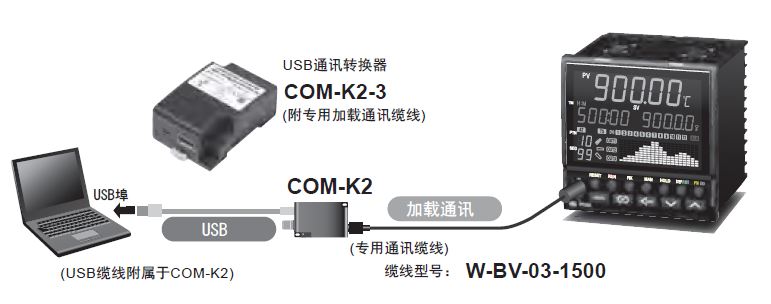

容易设定「前面专用通信+程序设定工具」

利用专用通信+程序设定工具,能凭借视觉简单地设定复杂的样式程序。

主要规格

  • 输入点数:最大1点
  • 输入种类:通用输入 ※输入范围参照输入值范围代码表(型号·价格)

1)温度·电流·低电压输入组

热电偶:K, J, T, S, R, E, B, N, W5Re/W26Re, U, L, PLII

测温电阻:Pt100, JPt100

直流电压(低):DC0~10mV, DC-10~10mV, DC0~100mV, DC-100~100mV, DC0~1V

直流电流输入:DC0~20mA, DC4~20mA

2)高电压输入组

直流电压(高):DC-1~1V, DC0~5V, DC1~5V, DC0~10V

  • 取样周期:0.1秒 ※可变更为0.05秒,0.25秒
  • 测量精度:±(显示值的0.1%+1digit)※根据输入·范围不同有差异
  • 程序控制功能

1)记忆样式:最大99样式(可变)

2)段数:最大1024段

※但是,每个样式的最大段数在99段以内

3)段时间:每个段0小时0分~500小时 0分 或者 0分0秒 ~500分0秒

4)附加功能:快进·卷回功能,输出程序功能,复制功能,标签功能,数据清零,显示剩余时间(段剩余时间/样式剩余时间)

  • 时间信号或者段信号

1)输出点数:8点

2)输出:最大12点(DO5~12为供选)   用DO分配指定

  • 数字输入(DI7~11)

1)输入点数:5点

2)切换内容:复位(RESET),运行(RUN),保持(HOLD),步进(STEP)

样式切换,正/逆切换

  • 输出(OUT1~2)

1)继电器触点输出:1a触点

2)驱动SSR用电压脉冲输出:DC 0/12V

3)电流输出:DC 0~20mA, DC 4~20mA

4)电压连续输出:DC0~5V, DC1~5V, DC0~10V

5) SSR(双向晶闸管)输出:额定电流 0.5A

6)开路集电极输出

  • 数字输出(4点) DO1~4:继电器触点输出:1a触点
  • 事件功能(4点):可以任意分配到 数字输出( DO1~12)
  • 模拟输出(1点):可以任意分配到 输出(OUT1~3)
  • 专用通信功能:通信方式 RS-485

<供选规格>

  • 输出3(OUT3)

1)驱动SSR用电压脉冲输出:DC 0/12V

2)电流输出:DC 0~20mA, DC 4~20mA

3)电压连续输出:DC0~5V, DC0~10V, DC1~5V,DC0~1V,

4)开路集电极输出

  • 数字输入(5点):WAIT解除,样式切换
  • 数字输出(8点)DO5~12:开路集电极输出

※可以将以下内容任意分配到DO1~12

时间信号,事件,加热器断线警报,回路断线警报,温度输入异常,RUN状态,FIX模式状态,MAN模式状态,

上升状态,稳定状态,HOLD状态,等待状态,样式结束信号,AT状态,FAIL,HOST/控制器间通信异常,

FBR输入异常

  • 加热器断线警报CT输入:最大2点
  • 开度反馈电阻(FBR)输入:100~10kΩ(标准135Ω)
  • 通信功能:通信方式 RS-485/RS-422A / RS-232C
  • 控制器间通信功能:通信方式 RS-485

<一般规格>

  • 电源电压(额定):AC100~240V, AC/DC24V
  • 容许周围温度:-10~+55℃
  • 重量:约470g
  • 安全标准:UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1

CE标志:低电压指令(LVD)EN61010-1

EMC指令 EN61326-1

RCM EN55011

外形尺寸图

型号
