产品介绍

加热器断线警报

单相/三相 功率调节器用断线警报器 (盘面安装型)
HBA-T20 / HBA-T30 / HBA-T22 / HBA-T32

  • 单相或者三相功率调节器用加热器断线警报器
  • 可用于相位控制,过零交叉控制,继电器接点,SSR驱动
  • 对应CT:CV-1(HBA-T20 / HBA-T30)、CTL-6-P-N(HBA-T22 / HBA-T32)

※三相用场合使用2个CT

  • 温度
下载
  • 主要特长
  • 主要规格
  • 外形尺寸图
  • 型号

主要特长

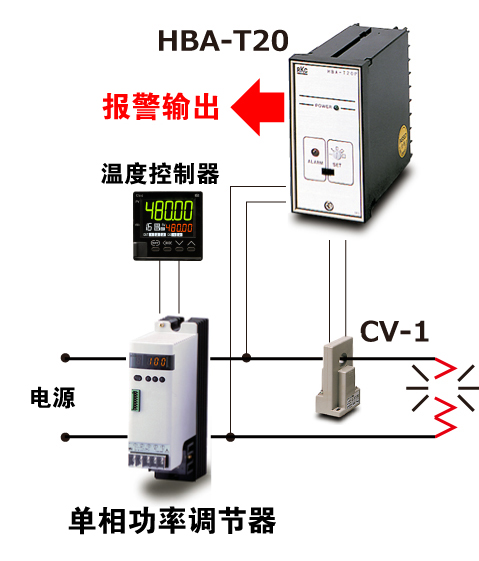

HBA-T20(単相用)

用于单相功率调节器相位控制,过零控制

※也可用于继电器接点,SSR驱动控制

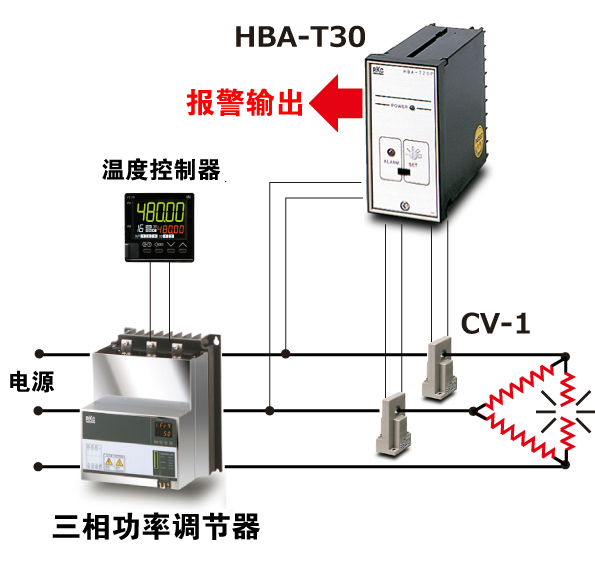

HBA-T30(三相用)

用于三相功率调节器相位控制,过零控制

※也可用于继电器接点,SSR驱动控制

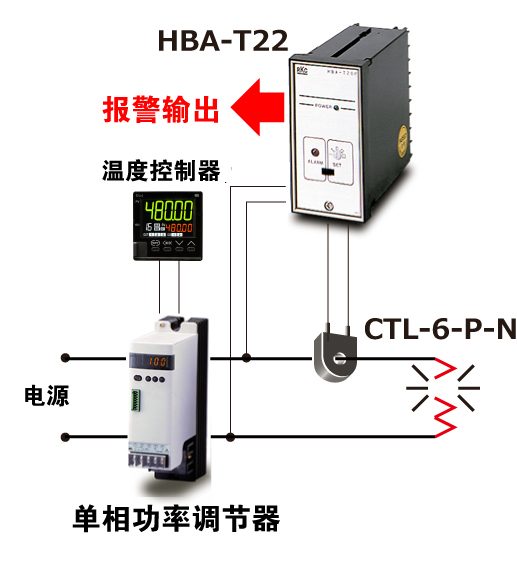

HBA-T22(単相用)

用于三相功率调节器相位控制,过零控制

※也可用于继电器接点,SSR驱动控制

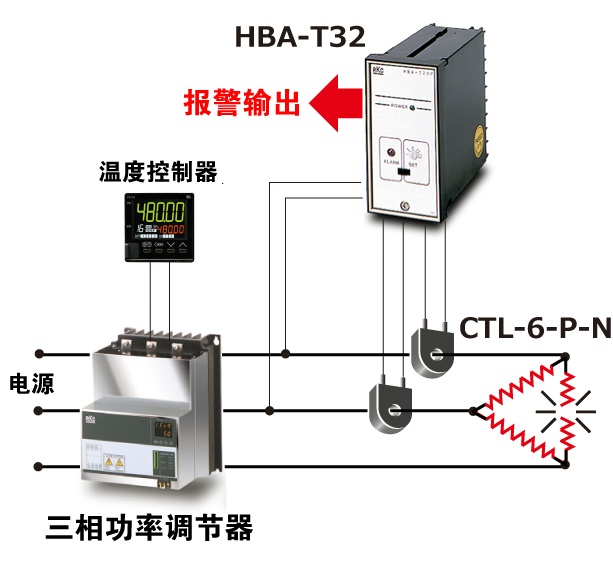

HBA-T32(三相用)

用于三相功率调节器相位控制,过零控制

※也可用于继电器接点,SSR驱动控制

主要规格

HBA-T20单相 功率调节器用

  • 输入种类:负载电压或电流感测器(CV-1-□)
  • 可感测负载电流:AC5A, AC30A, AC100A (依CV-1额定)
  • 可设定范围:CV-1额定值之50~100%
  • 负载设定精度:负载设定值±3%
  • 警报灵敏度:负载容量10%以上的电流变化时反应

※但10%以内之变化量不保证

HBA-T30(三 功率调节器用

  • 输入种类:负载电压或电流感测器(CV-1-□)
  • 可感测负载电流:AC5A, AC30A, AC100A (依CV-1额定)
  • 可设定范围:CV-1额定值之50~100%
  • 负载设定精度:负载设定值±3%
  • 警报灵敏度:负载容量15%以上的电流变化时反应

※但15%以内之变化量不保证

<共通规格

  • 警报输出:2点、继电器接点输出、1c接点
  • 电源电压:AC100/110V、AC200/220V 50/60Hz共用
  • 消耗电力:1.2VA以下
  • 使用环境温度:0~50℃

HBA-T22单相 功率调节器用

  • 输入种类:负载电压或电流感测器(CTL-6-P-N)
  • 可感测负载电流:AC5A, AC10A, AC20A, AC30A (本体额定)
  • 可设定范围:本体额定值之50~100%
  • 负载设定高精度:负载设定值±3%
  • 警报灵敏度:负载容量10%以上的电流变化时反应

※但10%以内之变化量不保证

HBA-T32 功率调节器用

  • 输入种类:负载电压或电流感测器(CTL-6-P-N)
  • 可感测负载电流:AC5A, AC10A, AC20A, AC30A (本体额定)
  • 可设定范围:CV-1额定值之50~100%
  • 负载设定高精度:负载设定值±3%
  • 警报灵敏度:负载容量15%以上的电流变化时反应

※但15%以内之变化量不保证

<共通规格

  • 警报输出:2点、继电器接点输出、1c接点
  • 电源电压:AC100/110V、AC200/220V 50/60Hz共用
  • 消耗电力:1.2VA以下
  • 使用环境温度:0~50℃

外形尺寸图

型号
