产品介绍

通信变换器

网络通信变换器
COM-J 系列

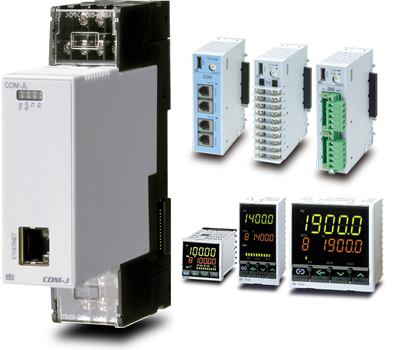

※图片是COM-JL

COM-JC

  • 弊社SRZ系列,FB系列和CC-Link连接的通信变换器



COM-JH

  • 弊社SRZ系列,FB系列和DeviceNet连接的通信变换器



COM-JL

  • 弊社SRZ系列,FB系列和MODBUS/TCP连接的通信变换器



COM-JG

  • 弊社SRZ系列,FB系列和PROFIBUS连接的通信变换器
  • 通信
下载
  • 主要特长
  • 主要规格
  • 外形尺寸图
  • 型号

主要特长

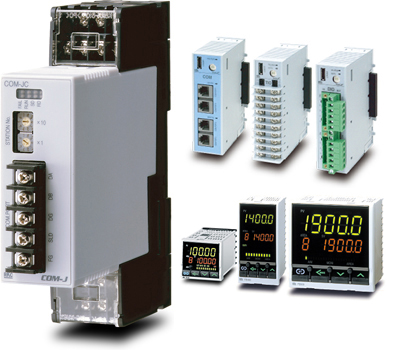

COM-JC
Ethernet(CC-Link)通信变换器

SRZ系列,FB系列和CC-Link连接的通信变换器

可连接机种:SRZ(Z-TIO-A / Z-TIO-B、Z-DIO) FB100 / FB400 / FB900

COM-JH
DeviceNet通信变换器

SRZ系列,FB系列和DeviceNet连接的通信变换器

可连接机种:SRZ(Z-TIO-A / Z-TIO-B、Z-DIO) FB100 / FB400 / FB900

DeviceNet EDS 档案、于此下载

COM-JL
Ethernet(MODBUS/TCP)通信变换器

SRZ系列,FB系列和Ethernet(MODBUS/TCP)连接的通信变换器

可连接机种:SRZ(Z-TIO-A / Z-TIO-B、Z-DIO) FB100 / FB400 / FB900

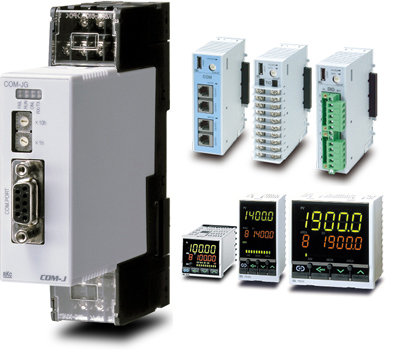

COM-JG
PROFIBUS通信变换器

SRZ系列,FB系列和 PROFIBUS连接的通信变换器

可连接机种:SRZ(Z-TIO-A / Z-TIO-B、Z-DIO) FB100 / FB400 / FB900

PROFIBUS GSD档案、于此下载

主要规格

COM-JCCC-Link

  • 网路通信

通信形式:CC-Link Ver.2.00/Ver.1.10に対応

通信速度:156 kbps, 625 kbps, 2.5 Mbps, 5 Mbps, 10 Mbps

站  数:1~61(4站占有1倍、4站占有2倍、4站占有4倍、1~64(1站占有1倍)

※只有SRZ对应4站占有4倍

  • 控制器通信

界面:RS-485

协议:MODBUS-RTU

通信速度:9600 bps, 19200 bps, 38400 bps

最大连接点数:31台

  • 一般规格

电源电压:定额 DC 24V

使用环境温度:-10~+50℃

质量:約220g

COM-JHDeviceNet

  • 网路通信

协议:DeviceNET準拠

通信方式:多站式、T支序式

※终端阻抗(121Ω,1/4W)为必要

通信速度:125 kbps, 250 kbps, 500 kbps

错误控制:CRC错误、节点站址(MAC ID)重复确认

最多站数:64(含主站)

  • 控制器通信

界面:RS-485

协议:MODBUS-RTU

通信速度:9600 bps, 19200 bps, 38400 bps

最大连接点数:31台

  • 一般规格

电源电压:定额 DC 24V

使用环境温度:-10~+50℃

质量:开集电路型 約170g、微型接头型 約220g

COM-JLMODBUS/TCP

  • 网路通信

物理層:Ethernet 10BASE-T/100BASE-TX 自动辨识

应用层:MODBUS/TCP

通信数据:MODBUS 信息格式为准

  • 控制器通信

界面:EIA規格 RS-485为准

协议:MODBUS-RTU

通信速度:9600 bps, 19200 bps, 38400 bps

最大接続点数:31台

  • 一般规格

电源电压:定额 DC 24V

使用环境温度:-10~+50℃

质量:約180g

COM-JGPROFIBUS

  • 网路通信

协议:PROFIBUS-DP

通信速度:9600 bps, 19200 bps, 93.75 kbps, 187.5 kbps, 500 kbps, 1.5 Mbps, 12 Mbps

连接站数:1~126

  • 控制器通信

界面:RS-485準拠

协议:MODBUS-RTU

通信速度:9600 bps, 19200 bps, 38400 bps

最大连接点数:31台

  • 一般规格

电源电压:定额 DC 24V

使用环境温度:-10~+50℃

质量:約170g

外形尺寸图

型号
