数字显示控制器

数字显示控制器(过程/温度控制器)
HA系列(HA400 / HA900)

  • 测量精度:显示值的±0.1%
  • 取样周期:0.025秒
  • 最多可控制2个通道
  • 最多2点通信功能
  • PFF (Power Feed Forward) 功率前馈功能
  • 插件构造
  • 过程
  • 高速
下载
  • 主要特长
  • 主要规格
  • 外形尺寸图
  • 型号

主要特长

高速取样周期 0.025秒

高速取样周期可对应快速变化的制程进行控制。

PID及各种参数可以1/100秒的单位进行设定。

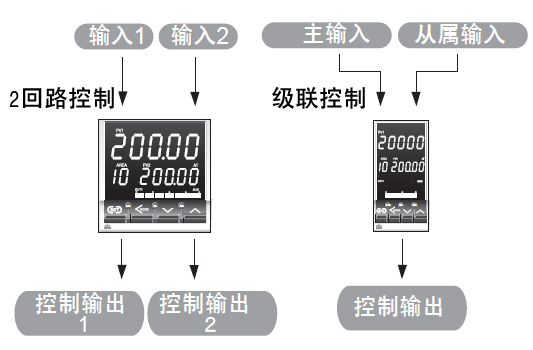

1台可做到2通道控制

1台可以进行1回路/2回路控制模式或串联控制模式。

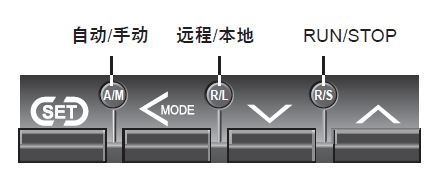

搭载快速键功能

透过快速键方便切换自动/手动模式,远端/本地控制,RUN/STOP功能。

※也可取消快速键功能以防误操作。

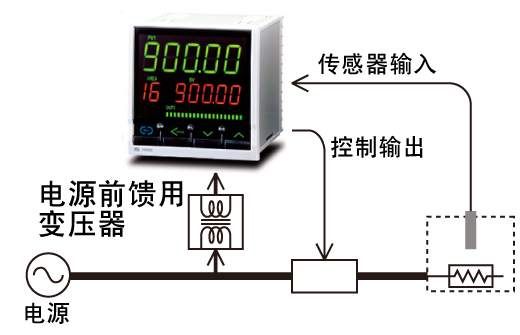

PFF (Power Feed Forward) 功率前馈功能达到超群安定的控制

透过PFF功能测量控制对象的电压变动进而实现安定的控制。

主要规格

  • 输入点数:1点
  • 输入种类(通用输入) ※输入范围参照输入值范围代码表(型号·价格)

1)温度・电流・低电压输入

热电偶:K, J, T, S, R, E, B, N, W5Re/W26Re, U, L, PLII

测温电阻:Pt100, JPt100

直流电压(低):DC0~10mV, DC-10~10mV, DC0~100mV, DC-100~100mV, DC0~1V

直流电流输入:DC0~20mA, DC4~20mA

2)高电压输入

直流电压(高):DC-1~1V, DC0~5V, DC1~5V, DC0~10V

  • 取样周期:0.1秒 ※特殊规格可以对应0.05秒、0.25秒之取样周期
  • 测量精度:±(显示值的0.1%+1digit) ※根据输入・范围不同有所差异
  • 主输出(OUT1)

1)继电器接点输出:1a接点

2)驱动SSR用电压脉冲输出:DC0/12V

3)电流输出:DC0~20mA, DC4~20mA

4)电压输出:DC0~5V, DC1~5V, DC0~10V

5)SSR(Triac:三端双向可控硅)输出:额定电流 0.5A

6)开路几点几输出:转换方式

<选配规格>

  • 副输出(OUT4・5):继电器接点输出 1a接点
  • 事件/警报功能:最多4点
  • 加热器断线警报用CT输入(最多2点)
  • 模拟传输输出(最多3点)

1)电流输出:DC0~20mA, DC4~20mA

2)电压输出:DC0~5V, DC1~5V, DC0~10V

  • 非绝缘型远端输入 ※2通道输入规格时无法对应此功能。

1)直流电压(低):DC0~10mV, DC0~100mV, DC0~1V

2)直流电压(高):DC0~5V, DC1~5V, DC0~10V

3)直流电流输入:DC0~20mA, DC4~20mA

  • 数字/事件/外部接点输入功能:最多7点 ※请参考时间输入逻辑选择功能分配表
  • 通信功能:通信方式 RS-485 / RS-422A / RS-232C / CC-Link
  • PFF(Power Feed Forward)输入功能
  • 开度反馈电阻(FBR)输入:标准135Ω

<一般规格>

  • 电源电压(额定):AC100~240V / AC24V / DC24V
  • 使用环境温度:-10~50℃
  • 质量:HA400 約360g

HA900 約460g

  • 安全规格:UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1

CE:低电压指令(LVD) EN61010-1

EMC指令: EN61326-1

RCM: EN55011
