模块型控制器

模块型控制器(进程/温度控制器)
SRV

  • 测量精度:显示值的±0.3%
  • 取样周期:0.5秒
  • 1台可做2通道控制
  • 备有数字输入输出模块
  • 最多可连接31台模块
  • 温度
下载
  • 主要特长
  • 主要规格
  • 外形尺寸图
  • 型号

主要特长

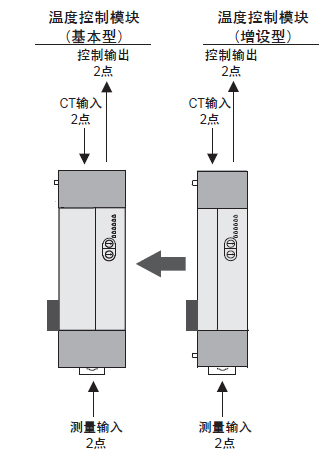

1台模块可做2通道控制达到节省配线,空间效果。

1台模块即可做到2通道控制。

增加模块时直接相接,不用增加电源或网路的配线,达到省配件,空间的效果。

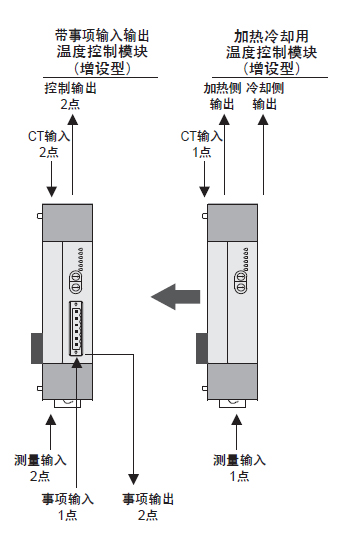

数字输入输出模块

数字输入输出功能可与其他机器链接运行。

主要规格

  • 输入点数:2点(基本型:V-TIO-A/B)、1点(加热冷却型:V-TIO-D)
  • 输入种类(各类别内皆为通用输入)※输入范围参照输入值范围代码表(型号·价格)

1)温度・低电压输入类

热电偶:K, J, T, S, R, E, B, N, W5Re/W26Re, PLII

直流电压(低):DC0~100mV

2)测温电阻类

测温电阻:Pt100, JPt100(3线式)

3)高电压・电流类

直流电压(高)输入:DC0~5V, DC1~5V, DC0~10V

直流电流输入:DC0~20mA, DC4~20mA

  • 取样周期:0.5秒
  • 测量精度:±(显示值的0.3%+1digit) ※根据输入・范围不同有所差异
  • 输出

1)继电器接点输出:1a接点

2)驱动SSR用电压脉冲输出:DC0/12V

3)电流输出:DC0~20mA, DC4~20mA

4)电压输出:DC0~5V, DC1~5V, DC0~10V

  • 事件/警报功能(最多2点/通道):温度警报、回路断线警报
  • 加热器断线警报:CT输入点数 2点(1点/通道)
  • 通信功能:通信方式 RS-485

<选配规格>

  • 事件输入

输入点数:1点、无电压接点输入

输入功能:控制开始/停止、解除警报锁定

※ 两者择一

  • 事件输出

输出点数:2点、继电器接点输出

输出功能:事件1状态、事件2状态、传感器断线状态、加热器断线警报状态、

控制回路断线警报(LBA)状态、升温结束状态

※ 从中择二

<一般规格>

  • 电源电压(额定):DC24V
  • 使用环境温度:-10~50℃
  • 质量:基本型 約210g (付事件输入输出)、約180g (无时间输入输出功能)

增设型 約200g (付事件输入输出)、約170g (无时间输入输出功能)

  • 安全規格: UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1

CE标志:低电压指令(LVD)EN61010-1

EMC指令 EN61326-1

RCM EN55011

外形尺寸图

V-TIO-A





V-TIO-B / V-TIO-D





型号

V-TIO-A,B





V-TIO-D
