デジタル指示調節計

デジタル指示調節計(プロセス/温度調節計)
HAシリーズ(HA400 / HA900)

  • 測定精度:表示値の±0.1%
  • サンプリング周期:0.025秒
  • 最大2CH制御可能
  • 最大2点の通信機能
  • PFF(パワーフィードフォワード)で優れた制御安定性
  • プラグイン構造
  • 温度
  • 各種プロセス
  • 高速
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

サンプリング周期0.025秒の高速サンプリング

■サンプリング周期0.025秒のフィードバック制御により高速に変化するプロセスに対応可能です。

■PID定数、各種パラメータ設定などは1/100秒単位で設定可能。

1台で最大2CHの制御が可能

■1台で1ループ / 2ループ制御モード、カスケード制御モードを切換できます。

ダイレクトキー搭載

■オート/マニュアル、リモート/ローカル、RUN/STOPの切換がダイレクトキーによりワンタッチで可能です。

※誤操作防止のためダイレクトキーの無効を設定可能です。

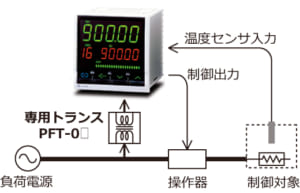

抜群の制御安定性をサポートするPFF(パワーフィードフォワード)入力

■制御対象の電圧変動を検知しフィードフォワード制御を行うことにより優れた安定性を実現します。

主な仕様

  • 入力点数:最大2点 ※IN2(第2入力)をリモート入力として使用可能
  • 入力の種類(各グループ内ユニバーサル入力)※入力範囲は入力レンジコード表(型式・価格)を参照
    1)温度・電流・低電圧入力グループ
    熱電対:K, J, T, S, R, E, B, N, W5Re/W26Re, PLII
    測温抵抗体:Pt100, JPt100
    直流電圧(低):DC0~10mV, DC0~100mV, DC0~1V
    直流電流入力:DC0~20mA, DC4~20mA
    2)高電圧入力グループ
    直流電圧(高):DC0~5V, DC1~5V, DC0~10V
  • サンプリング周期:0.025秒
  • 測定精度:±(表示値の0.1%+1digit) ※入力・レンジにより異なります
  • 主出力(OUT1・2・3)
    ※OUT1・2 : 制御出力またはアナログ伝送出力(オプション)
    ※OUT3 : イベント出力(オプション)またはアナログ伝送出力(オプション)
    1)リレー接点出力:1a接点
    2)SSR駆動用電圧パルス出力:DC0/12V
    3)電流出力:DC0~20mA, DC4~20mA
    4)電圧出力:DC0~5V, DC1~5V, DC0~10V
    5)SSR(トライアック)出力:定格電流:0.4A



<オプション仕様>

  • 副出力(OUT4・5):リレー接点出力 1a接点
  • イベント(警報)機能:最大4点
  • ヒータ断線警報用CT入力(最大2点)
  • アナログ伝送出力(最大3点)
    1)電流出力:DC0~20mA, DC4~20mA
    2)電圧出力:DC0~5V, DC1~5V, DC0~10V
  • 非絶縁型リモート入力 ※2ch入力仕様時の場合選択不可
    1)直流電圧(低):DC0~10mV, DC0~100mV, DC0~1V
    2)直流電圧(高):DC0~5V, DC1~5V, DC0~10V
    3)直流電流入力:DC0~20mA, DC4~20mA
  • デジタル入力:最大7点 ※イベント入力論理選択機能割付表より機能選択
  • 通信機能:通信方式 RS-485 / RS-422A / RS-232C / CC-Link
  • パワーフィードフォワード入力
  • 開度帰還抵抗(FBR)入力:標準135Ω



<一般仕様>

  • 電源電圧(定格):AC100~240V / AC24V / DC24V
  • 許容周囲温度:-10~50℃
  • 質量:HA400 約360g

HA900 約460g

  • 安全規格:UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1
CEマーキング:低電圧指令(LVD) EN61010-1

EMC指令 EN61326-1

RCM EN55011

外形寸法

型式/価格
