無線温度センサ変換器

無線温度センサ変換器
NWS-Mini

  • 汎用の温度センサ(熱電対・測温抵抗体)を接続し手軽に無線測定が可能な小型無線変換器
  • 無線変換器(受信器)1台で無線式温度センサ最大6台を接続可能
  • 無線変換器(受信器)はRS-485またはUSB通信でパソコンや表示器と接続可能
  • 無線通信距離:約100m
  • 長時間駆動可能な外部電源駆動タイプと外付け電池駆動タイプを用意
  • 防水ケースを用意
  • オンラインショップ(Shop RKC)で購入可能
  • デモ機貸出をご希望の場合は、お問い合わせください



※日本国内の電波法に適合
※Available in Japan only
※仅在日本有售



  • NEW
  • 温度監視
  • プロセス監視
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

試してみたいかたはこちらからお問い合わせください。

                                   ご購入の方はこちらから

汎用の温度センサや電圧、電流信号を無線化

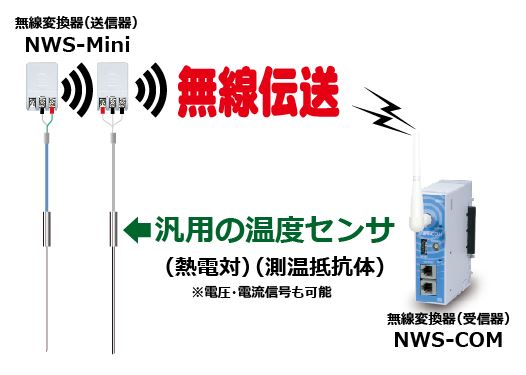

  • 汎用の温度センサ(熱電対・測温抵抗体)を無線温度センサ変換器(送信器)に接続して、手軽に無線温度計測システムを構築できます。
  • 対応するセンサと入力信号

  熱電対:K, J, R, S, B, E, N, T, W5Re/W26Re, PLⅡ
  測温抵抗体:Pt100, JPt100, Pt50
  電圧:DC0~1V, DC0~10mV, DC0~100mV
  電流:DC0~20mA, DC4~20mA



<FOOMA JAPAN 2023にて出展した NWS-Mini 無線温度測定デモンストレーション>
※NWS-Multiとの複合展示となります



温度センサを⼿軽に無線化できるNWS-Miniの代表的な採⽤例について記載されている「NWS-Mini導入事例集」を用意しております。


ダウンロードはこちら

コンパクト

  • 無線温度センサ変換器(送信器)はコンパクトな電池駆動式です。
    ※使用電池:CR2032





長時間駆動可能な外部電源駆動タイプと外付け電池駆動タイプを用意

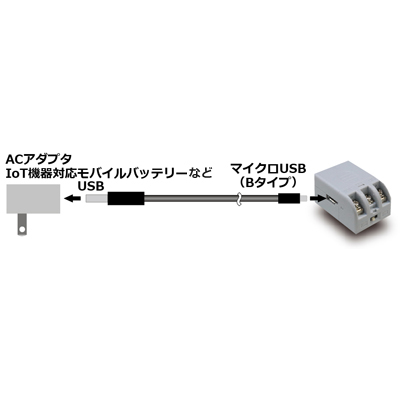

  • ACアダプタ等を使用可能な外部電源駆動タイプと、市販の乾電池が使用可能な外付け電池駆動タイプを用意。
    (両タイプともに内蔵リチウムボタン電池の使用はできません)

    (*)ACアダプタ 、USBケーブル、電池ホルダは別途ご用意ください

    ※電池ホルダ画像は単三電池用ホルダとなります
    ※電池ホルダ推奨品(タカチ電気工業製):
      SN3-2S(単三乾電池用)
      SN2-2S(単二乾電池用)





DINレール・壁面・金属面取付が可能

  • 固定用ホルダとマグネット内蔵型を用意。(オプション)
    様々な個所に取付できます。

    (壁面取付時はホルダをネジにて取付てください)

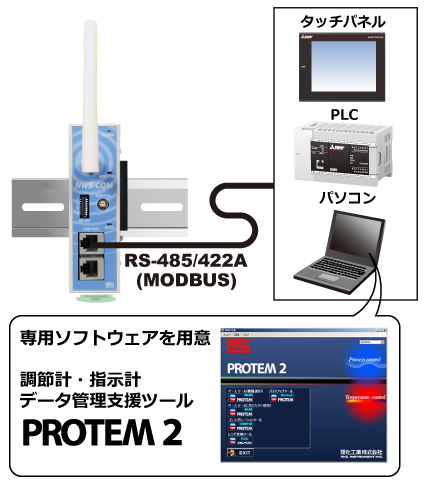

受信器は2つのタイプから選べます

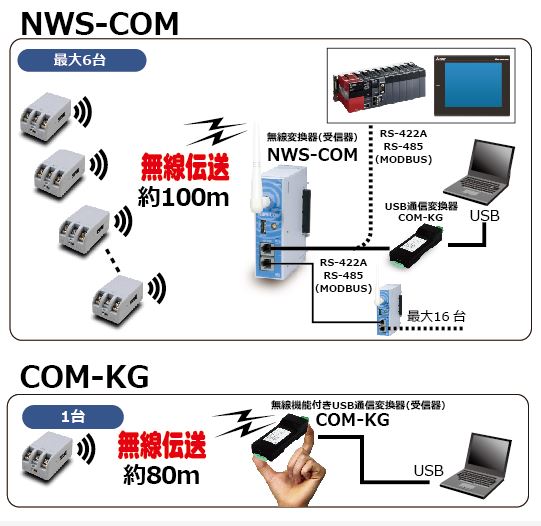

  • 無線変換器NWS-COMは、無線温度センサ変換器(送信器)NWS-Mini を6台まで受信できます。
    MODBUS 通信によって表示器やホストコンピュータなどと接続し温度管理できます。

  • USB通信変換器(無線機能付)COM-KGは、無線温度センサ変換器(送信器)NWS-Miniを1台受信できます。USB通信によってノートパソコンなどと接続し、現場での温度確認に便利です。
    ※NWS-Mini無線機能付のCOM-KGは通常のシリアル・ローダー ⇄ USB通信変換器へソフトウェアPROTEM2を利用して切換が可能です。(NWS-Mini無線機能なしからNWS-Mini無線機能ありへの切換はできません)
    また、NWS-Mini無線通信変換とシリアル・ローダー通信変換の同時使⽤はできません。

モニタ・設定用ソフトウェアを用意(無償でダウンロード可能)

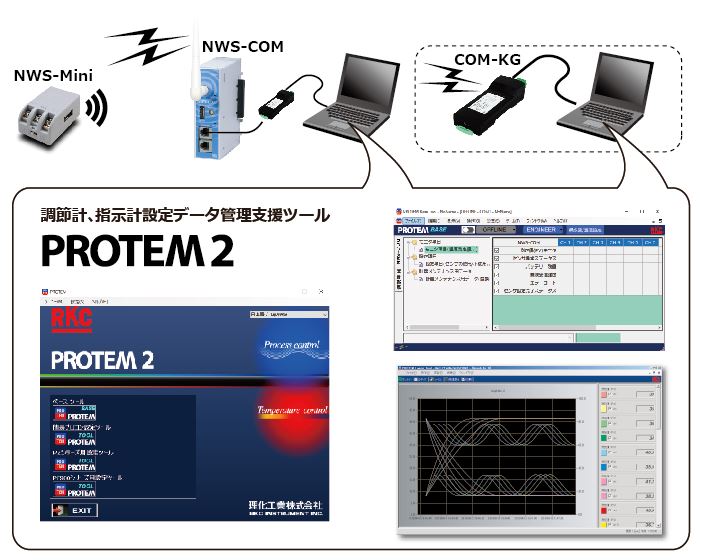

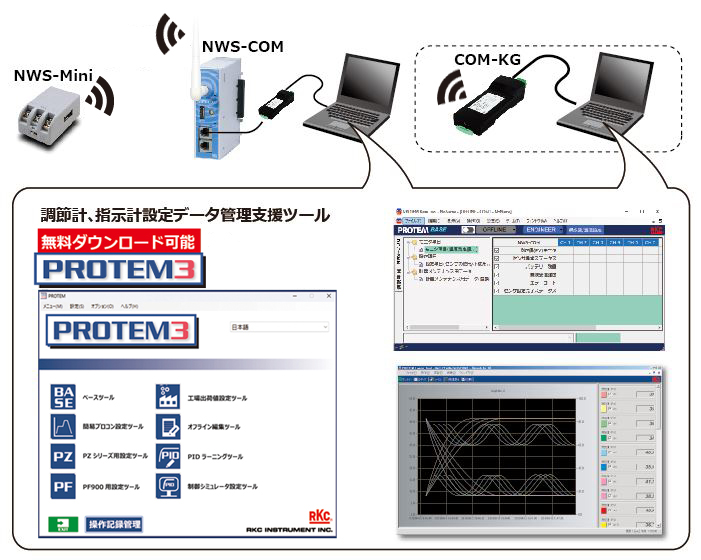

  • データ管理支援ツールPROTEM2を用意。無線接続した温度データのグラフ表示やロギング、送信器の電池残量・電波強度監視、無線サンプリング周期などの設定が可能です。
    ホームページより無料ダウンロード可能です。

  PROTEM2の詳細はこちら

無線温度センサロギングシステムを手軽に構築

  • 受信器NWS-COMとペーパレスレコーダVGR-B100のMODBUSマスタ通信接続を利用すれば、無線温度センサ変換器NWS-Miniのデータロギングシステムが手軽に構築できます。

セットアップ用のファイルを用意

  • MODBUSマスタ通信設定用セットアップファイルを弊社ホームページでダウンロード可能。MODBUSマスタ通信設定が簡単にできます。

セットアップファイルのダウンロードはこちら

設定方法はこちら(NWS-Mini導入の手引き)

防水ケースを用意

  • NWS-Mini(送信器)を防水ケースに収納して、水のかかる場所や、高湿度雰囲気、粉塵雰囲気で使用できます。
  • 温度センサと防水ケースを一体にしたタイプと、お好みのセンサが取付可能な防水ケースのみの2タイプを用意しました。


※NWS-Mini(送信器)は別売です。

<防水ケース使用例>

潅水・降雨等により水がかかる屋外でも防水ケース併用で対応可能。補償導線、電源配線などの引き回しが困難な離れた場合でも、無線により手軽に温度測定システムを構築可能です。

※イメージはNT-101SまたはNR-101S(温度センサ付ケース)。取付状況に適した温度センサの保護管径・保護管長を選定してください。





水がかかる場所や湿気の多い場所でも防水ケース併用で対応可能。補償導線、電源配線などの引き回しが困難な離れた場合でも、無線により手軽に温度測定システムを構築可能です。

※イメージはNT-101SまたはNR-101S(温度センサ付ケース)。ボイラーの大きさに適した温度センサの保護管径・保護管長を選定してください。





試してみたいかたはこちらからお問い合わせください。

                    ご購入の方はこちらから

主な仕様

無線温度センサ変換器(送信器):NWS-Mini

  • 入力の種類:

1)熱電対:K, J, R, S, B, E, N, T, W5Re/W26Re, PLⅡ
2)  測温抵抗体:Pt100, JPt100, Pt50
3)直流電圧:DC0~1V, DC0~10mV, DC0~100mV
4)直流電流:DC0~20mA, DC4~20mA

  • 測定範囲:入力レンジコード表参照
  • 精度

1)熱電対入力:±(2.0℃+1digit)
2)  測温抵抗体入力:±(0.2% of Reading+1digit)
3)電圧、電流入力:±(0.1% of Span+1digit)
※詳細は、カタログを参照願います。

  • サンプリング周期:

1)熱電対、電圧、電流入力:0.2秒〜60分
2)測温抵抗体入力:0.5秒~60分
※0.2~1秒は0.1秒単位、1~60秒は1秒単位、1~60分は1分単位で変更可能
スヌーズ機能:1~60分

  • 無線周波数帯:2,402MHz〜2,482MHz (周波数帯を13chに分割した中から選択)

※内部スイッチにより変更

  • 無線種別:証明規則第2条第1項第19号に規定する特定無線設備

(日本の電波法の規則であり、国内のみ使用可能。海外では使用不可)

  • 電源:

1)電池仕様:CR2032リチウムボタン電池
2)外部電源仕様:DC 5V(消費電流:100mA以上)

  • 使用温度範囲:

NWS-MINI-3/4(バッテリー駆動タイプ/外部電源駆動タイプ):

 -20~+70℃

NWS-MINI-5(外付け電池駆動タイプ):

 -10~+60℃

※乾電池は使用する電池の仕様による

  • 質量:約30g





無線変換器(受信器):NWS-COM-M1

  • NWS-Mini認識台数:最大6台
  • 無線伝送距離:約100m(金属・水中等電波を遮蔽する障壁がない空間にて)
  • シリアル通信機能

1)電気的規格:EIA RS-485/422A準拠
2)プロトコル:MODBUS-RTU
3)最大接続台数:16台(同じ周波数グループ)※周波数グループは最大13周波数グループ

  • センサバイアス設定:-50.0℃〜+50.0℃
  • センサレシオ設定:0.500〜1.500
  • 使用温度範囲:-10〜+50℃
  • 電源電圧(定格):DC24V
  • 質量:約115g ※アンテナは含まず



無線通信機能付USB通信変換器(受信器) :COM-KG

  • NWS-Mini認識台数:最大1台
  • 無線伝送距離:約80m(金属・水中等電波を遮蔽する障壁がない空間にて)
  • USB通信機能

1)インターフェース:USB Ver.2.0 準拠

2)電源方式:バスパワード(PC側のUSBポートから電源供給)

3)対応動作環境:Windows 7, Windows 10

  • シリアル通信機能

1)電気的規格:EIA 規格 RS-485 準拠 / RS-422A 準拠

2)プロトコル:パソコン側のアプリケーションによる

3)最大接続台数:31台

  • 使用温度範囲  :-10~+55℃
  • 電源電圧 : DC 5 V±5% (USB バスケーブルから供給)

※ローダ通信による電源供給機能は、USB ハブ (ローパワーポート) では使用できません。

  • 質量 : 約50g ※本体のみ



防水ケース

センサ仕様(温度センサ付きケースのみ)

  • 種類、許容差

熱電対:K クラス2(JIS C 1605-1995)

測温抵抗体:Pt100Ω(クラスB)(JIS C 1604-1995)

  • 使用温度範囲

熱電対:-40℃~+800℃(但し、先端測温部)

測温抵抗体:0℃~350℃(但し、先端測温部)

防水ケース部共通仕様

  • ケース材質:ASA樹脂
  • ケース使用温度範囲:-10℃~+60℃
  • ケース防塵・防水構造:

IP54(温度センサ付きケース)

IP67(温度センサなしケース)

外形寸法

(単位:mm)

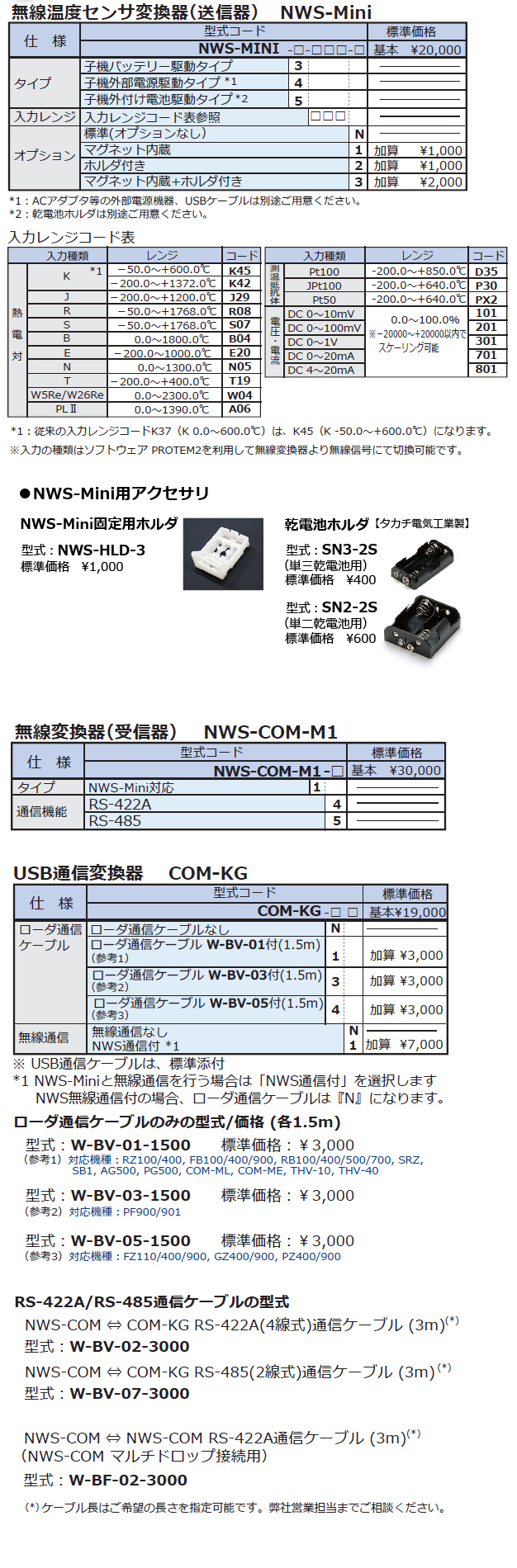

型式/価格

オンラインショップShopRKCで購入できます。

(一部機種を除く)







・温度センサなしケースに使用するセンサのケーブル径は6~3mmの物を選定してください。
