プログラム調節計

プログラム調節計(温度調節計)
PZシリーズ(PZ400 / PZ900)

  • ユニバーサル入力
    (熱電対・測温抵抗体・電圧・電流切換可能)
  • 測定精度:表示値の±0.1%
  • サンプリング周期:0.05秒
  • 16パターン×16セグメント(パターンリンクで最大256セグメント)
  • 8レベルPID機能搭載
  • 11セグメント5桁LCD表示
  • 簡単操作のダイレクト設定キー搭載
  • 前面ローダー通信対応
  • プラグイン構造
  • オンラインショップ(Shop RKC)で購入可能
  • NEW
  • 温度制御
  • プロセス制御
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

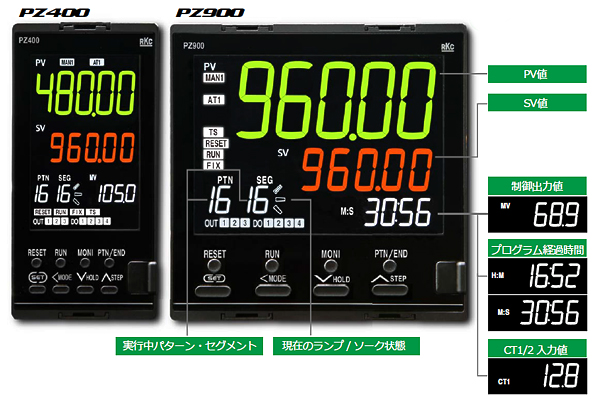

現在の状態が一目瞭然(⼤型ディスプレイ+3段表⽰)

  • ⼤型液晶画⾯に様々な情報を表⽰し、今どのような状態なのかをお知らせします。
  • 正常にプログラム運転できているか、⼀⽬瞭然です。

ダイレクト設定キーで簡単操作を実現

  • よく使う操作をダイレクト設定キーとして配置。
  • オペレータの操作ミスを防ぎ、わかりやすいキー操作が実現します。

装置にあわせておまかせ設定(レベルPID⾃動設定機能)

  • プログラム調節計で多く搭載されているレベルPID機能。それぞれのレベル設定を、調節計が⾃動で演算設定します。
  • ⾼度な知識がなくても、調節計が⾃動的に初期設定を完了してくれます。

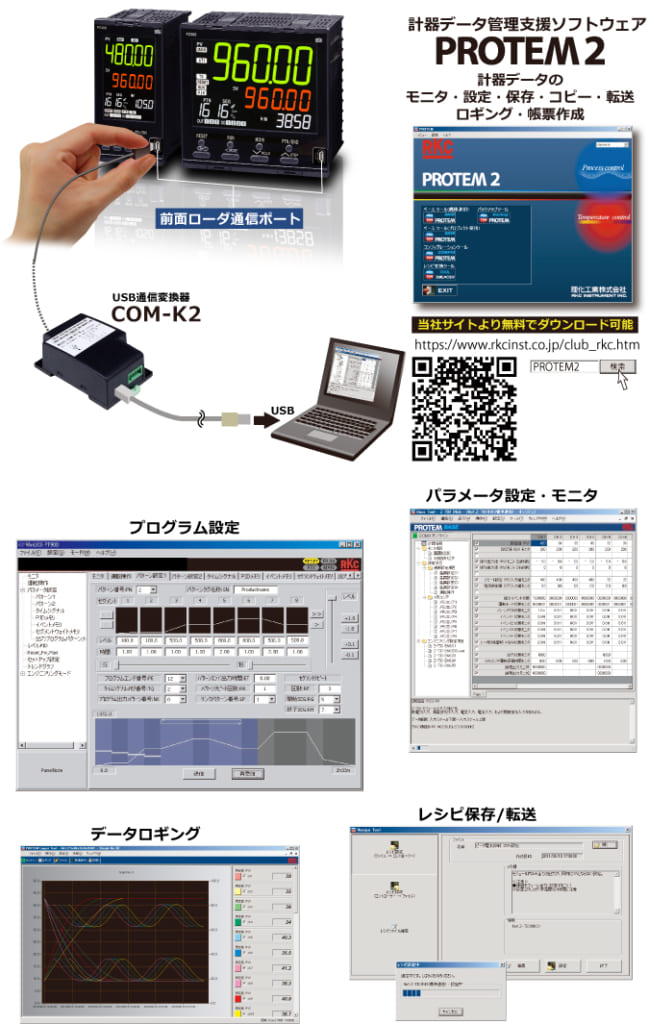

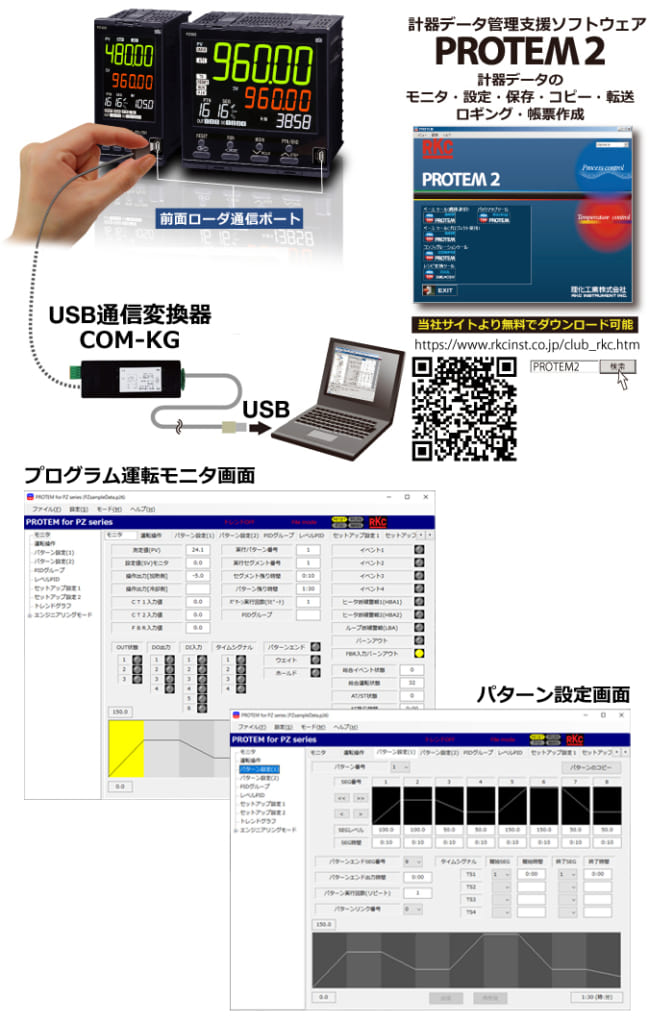

プログラム設定が簡単にできる専用ツールを用意 *無料DL可能

  • 無料で使える設定ツールPROTEM2(PZシリーズ設定ツール)を用意。プログラムパターン設定、タイムシグナル設定等がグラフィカルでわかりやすい表示により簡単に設定できます。
    PROTEM2の詳細はこちら
  • 全機種に前面ローダ通信ポートを装備し現場での保守性も向上します。

上位機種に迫る機能が様々なソリューションに対応

  • 16セグメント×16パターン仕様。
    パターンリンクで最大256セグメントまで対応可能です。
  • タイムシグナル出力は1パターン内に最大4点を個別出力可能。さらに論理演算を使用すると、DO1点に対して最大4点設定でき、複雑な外部シーケンスに対応可能です。

主な仕様

  • 入力点数:1点
  • 入力の種類(ユニバーサル入力)※入力範囲は入力レンジコード表(型式・価格)を参照

1)温度・電流・低電圧入力グループ

熱電対:K, J, R, S, B, E, N, T, W5Re/W26Re, PLⅡ, PR40-20, U, L
測温抵抗体:Pt100, JPt100 (3線式)
直流電圧(低):DC0~10mV, DC0~100mV

2)高圧入力入力グループ

DC0~1V, DC0~5V, DC1~5V, DC0~10V, DC-5~+5V, DC-10~+10V

3)電流入力グループ

DC0~20mA, DC4~20mA

  • サンプリング周期:0.05秒
  • 測定精度:±(表示値の0.1%+1digit) ※入力・レンジにより異なります
  • プログラム制御機能

1)記憶パターン:最大16パターン
2)セグメント数:最大16セグメント ※パターンリンクで最大256セグメント
3)セグメント時間 :0時間0分〜199時間59分または0分0秒〜199分59秒 ※無限時間あり
4)付加機能:残り時間表示(セグメント残り時間/パターン残り時間)

  • タイムシグナル(4点)DO1~4(DO2~4はオプション):DO割付で指定
  • 出力1(OUT1)※制御・イベント・ヒータ断線機能・制御ループ断線・アナログ伝送等を割付け

1)リレー接点出力:1c接点 ※高耐久型リレー使用
2)SSR駆動用電圧パルス出力:DC0/12V
3)電流出力:DC0~20mA, DC4~20mA
4)電圧連続出力:DC0~5V, DC1~5V, DC0~10V
5)トランジスタ出力:許容負荷電流 100 mA

  • イベント機能(4点):OUT1~3、DO 1~4へ任意に割付可能
  • アナログ伝送出力機能(1点):OUT1~3へ任意に割付可能
  • ローダ通信機能:通信方式 RS-232C



<オプション仕様>

  • 出力2(OUT2)※制御・イベント・ヒータ断線機能・制御ループ断線・アナログ伝送等を割付け

1)リレー接点出力:1a接点 ※高耐久型リレー使用
2)SSR駆動用電圧パルス出力:DC0/12V
3)電流出力:DC0~20mA, DC4~20mA
4)電圧連続出力:DC0~5V, DC1~5V, DC0~10V
5)トランジスタ出力:許容負荷電流 100 mA

  • 出力3(OUT3)※ユニバーサル出力
    ※制御・イベント・ヒータ断線機能・制御ループ断線・アナログ伝送等を割付け

1)SSR駆動用電圧パルス出力:DC0/14V
2)電流出力:DC0~20mA, DC4~20mA

  • デジタル出力(最大4点)DO1~4:リレー接点出力 1a接点 ※DO1は標準装備
  • イベント入力(最大6点):RUN、RESET、プログラムパターン切換正/逆動作切換、HOLD/HOLD解除、STEP、AT ON/OFF、設定データアンロック/ロック、インターロック解除、ピーク/ボトムホールド値解除
  • ヒータ断線警報用CT入力:最大2点
  • 開度帰還抵抗(FBR)入力:100~10kΩ(標準135Ω)
  • 通信機能:通信方式 RS-485 / RS-422A



<一般仕様>

  • 電源電圧(定格):AC100~240V、AC/DC24V
  • 許容周囲温度:-10~+55℃
  • 質量:

PZ400:約221g
PZ900:約291g

  • 安全規格:

UL:UL61010-1
cUL:CAN/CSA-22.2 NO.61010-1
CEマーキング:

低電圧指令(LVD)EN61010-1
EMC指令 EN61326-1

RCM:EN55011
