樹脂圧力計

樹脂圧力センサ用変換器
PCT-300

  • アナログ出力最大4点出力可能
  • 樹脂圧力
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

調節計、指示計、記録計に接続

■樹脂圧力センサからの信号をアナログ出力に変換して調節計、指示計、記録計等に接続できます。

アナログ出力を最大4点出力可能

■最大4点のアナログ出力が可能です。

 DC0~10V、DC0~10mV:標準装備

 DC1~5V、DC4~20mA  :オプション

主な仕様

  • 適応センサ:ストレンゲージ式センサ
  • 入力範囲:標準仕様 0~19.99mV、防爆仕様:0~11.6mV ※ 零点調整バイアス分を除く
  • ゼロ点調整範囲:標準仕様 ±7mV(入力換算)、防爆仕様 ±6mV(入力換算)
  • ゼロ点温度ドリフト:スパンの±0.02%/℃
  • ゲイン設定範囲:
    標準仕様 10.00~19.99mVの入力を定格(10Vなど)とできる。
    防爆仕様 5.80~11.60mVの入力を定格(10Vなど)とできる。
  • 設定精度:スパンの±0.2%/℃
  • 出力:DC 0~10V、DC 0~10mV、DC 1~5V、DC 4~20mA
    ※DC 1~5V、DC 4~20mAはオプション
  • 応答性:10Hz/100Hz切換式(出荷時10Hz)

一般仕様

  • 電源電圧(定格):AC100~240V
  • 許容周囲温度:0~50℃
  • 質量:約290g

外形寸法

(単位:mm)

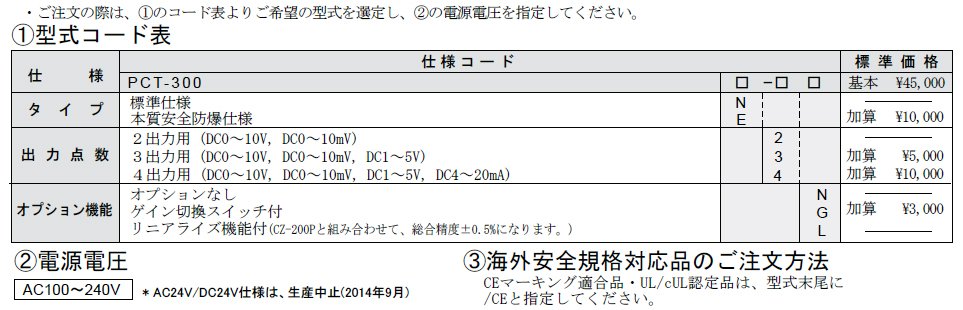

型式/価格
