製品情報

電力調整器(サイリスタユニット SCR)

単相電力調整器(サイリスタユニット SCR)
SSNP / SSNZ

  • DINレール取付タイプの薄型電力調整器
  • 最大8台の横密着計装が可能
  • 最大負荷容量:AC15A, AC25A
  • 電源電圧:AC100~240V
  • 制御方式:位相制御、ゼロクロス制御
  • UL対応
  • オンラインショップ(Shop RKC)で購入可能
  • 電力操作
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

薄型設計

■15A、25Aともに幅21.5mmの薄型設計です。

密着取付が可能

■最大8台の密着取付が可能。幅は172mmで収まります。

※密着取付時は、周囲温度特性が変わります。

ソフトスタート、ソフトダウン機能を標準装備

■入力信号が急激に変化しても出力がゆるやかに変化し、突入電流を抑えます。

マニュアル制御が可能

■外部ボリウムでマニュアル制御が可能です。

主な仕様

  • 制御方式:位相制御(SSNPシリーズ)、ゼロクロス制御(SSNZシリーズ)
  • 最大負荷容量:AC15A、AC25A
  • 適用負荷:直線性(R:抵抗)負荷
  • 入力信号:DC 4~20mA
  • 最小負荷電流:AC100mA
    注意:微小電流負荷については、導通角が狭くなります。実際の使用にあたっては、実機での動作を確認してください。
  • 出力OFF時漏れ電流:AC9mArms以下(負荷電圧200Vrms 60Hz)
  • 応答時間:1サイクル以下(ソフトスタートなし時)
    ※前面ボリウム反時計方向回りいっぱいでソフトスタートなしとなります
  • 電源周波数:50/60Hz共用 (自動判別)
  • 標準機能:ソフトスタート/ダウン機能:約0.5~13秒 (SSNPシリーズ)、約0.5~40秒(SSNZシリーズ)、外部ボリウム機能(マニュアル操作用)※ボリウムはオプション

<一般仕様>

  • 使用温度範囲:-20~+60℃
  • 電源電圧(定格):AC100~240V
  • 質量:約260g
  • 安全規格:UL、cUL

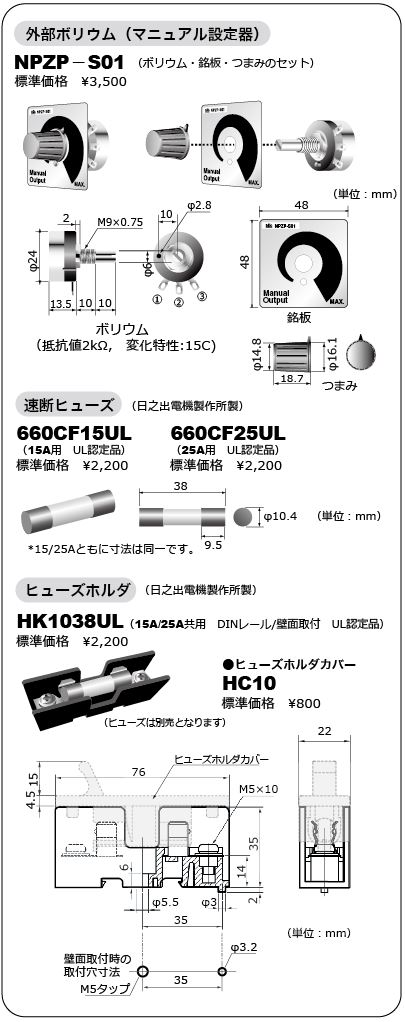

外形寸法

(単位:mm)

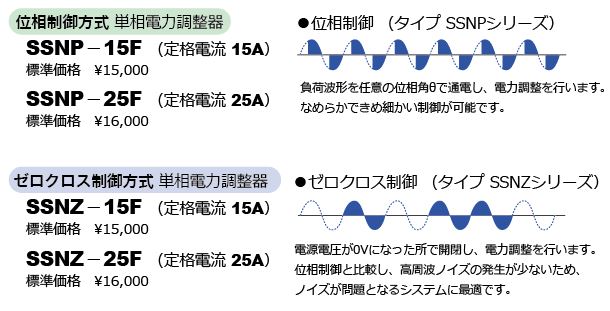

型式/価格
