温湿度センサ
RHTシリーズ

  • 長時間にわたり高精度な湿度計測を実現する高分子抵抗体式湿度センサ。
  • 簡単に本体が交換できる着脱式端子台を採用。(RHT-Lシリーズ)
  • 湿度
  • 温度監視
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

セパレート式温湿度センサ
RHT-L100/E1シリーズ

■温湿度検出部と変換器がセパレートタイプの温湿度センサで、測定対象に検出部のみを設置可能です。

■計測出力部と温湿度検出入力部はコネクタ接続式でメンテナンスが手軽にできます。

※RHT-E1シリーズの温湿度検出入力部は変換器と固定式

RHT-L1□□:標準型

RHT-E1□□□:CEマーキング適合型

室内の温湿度測定に最適な壁取付タイプ
RHT-R100シリーズ

■温湿度検出部と変換器が一体となった室内壁面取付タイプの温湿度センサです。

RHT-R12□:電圧出力タイプ

RHT-R22□:電流出力タイプ

主な仕様

  • 検出素子:温度 白金測温抵抗体 Pt100(A級)、湿度 高分子抵抗式センサ
  • 測定範囲:
    RHT-L1□□/RHP-B4 (T):温度 -10~60℃、湿度 20~95%
    RHT-E1□□□:温度 0~50℃、湿度 20~95%
    RHT-R12□、RHT-R22□:温度 0~50℃、湿度 20~90%RH
  • 精度:
    RHT-L1□□/RHP-B4 (T)、RHT-E1□□□:温度 ±0.5℃、湿度 ±3%(25℃、20~95%RH)
    RHT-R12□、RHT-R22□:温度 ±0.5℃、湿度 ±3%(25℃、30~90%RH)
  • 温度出力:
    RHT-L1□□/RHP-B4(T):
    1)Pt100 出力
    2)DC 0~10mV、DC 0~100mV、DC 0~1V(スイッチ切換式)
    RHT-E1□□□:DC 0~1V
    RHT-R12□:
    1)Pt100 出力
    2)DC 0~10mV、DC 0~100mV、DC 0~1V(スイッチ切換式)
    RHT-R22□:
    1)Pt100 出力
    2)DC 4~20mA
  • 湿度出力:
    RHT-L1□□/RHP-B4 (T):DC 0~10mV、DC 0~100mV、DC 0~1V(スイッチ切換式)
    RHT-E1□□□:DC 0~1V
    RHT-R12□:DC 0~10mV、DC 0~100mV、DC 0~1V(スイッチ切換式)
    RHT-R22□:DC 4~20mA

一般仕様

  • 使用温度範囲:
    RHT-L1□□/RHP-B4 (T)、RHT-E1□□□:0~50℃(変換機本体)
    RHT-R12□、RHT-R22□:-10~+60℃
  • 電源電圧(定格):
    RHT-L1□□/RHP-B4 (T) :DC11~27V
    RHT-E1□□□:DC24V
    RHT-R12□:DC12V、DC24V(スイッチ切換式)
    RHT-R22□:DC24V
  • 質量:
    RHT-L1□□/RHP-B4 (T) 約250g
    RHT-E1□□□ 約250g
    RHT-R12□、RHT-R22□ 約130g(本体)、約40g(取付板)
  • 安全規格:CEマーキング (RHT-E1□□□のみ)

外形寸法

(単位:mm)

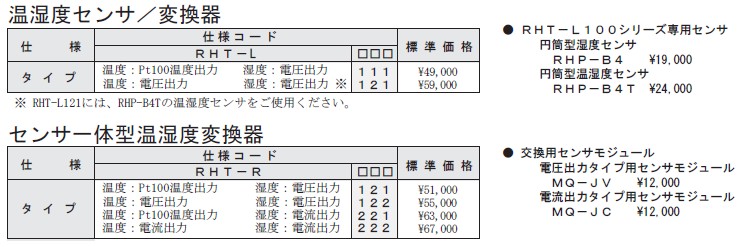

型式/価格
