デジタル指示計

デジタル指示計
AG500

  • 測定精度:表示値の±0.1%
  • サンプリング周期:0.1秒
  • デジタル出力6点付加可能
  • アナログ出力1点付加可能
  • 外部接点入力2点付加可能
  • 通信機能付加可能
  • プラグイン構造
  • オンラインショップで(Shop RKC)で購入可能
  • プロセス監視
  • 温度監視
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

大型で鮮明な表示

■遠くからでもはっきりと読みとれる大型で明るい5桁LED表示器を搭載しました。

■警報発生時などの異常時は測定値と警報キャラクタを交互表示します。

充実した入出力機能(オプション)

■周辺機器との連携に便利な外部接点入力最大2点、デジタル出力最大6点、アナログ出力1点、および、通信機能全てを同時に搭載可能です。

センサ用電源を搭載可能(オプション)

■センサ用電源を搭載可能です。

※センサ供給用電源DC24Vを搭載した場合、警報出力点数は最大2点となります。

※センサ供給用電源DC12Vを搭載した場合、警報出力点数は最大5点となります。

主な仕様

  • 入力の種類(ユニバーサル入力)※入力範囲は入力レンジコード表(型式・価格)を参照

1)温度・電流・低電圧入力グループ

熱電対:K, J, T, S, R, E, B, N, W5Re/W26Re, U, L,P LII
測温抵抗体:Pt100, JPt100
直流電圧(低):DC0~10mV, DC-10~10mV, DC0~100mV, DC-100~100mV, DC0~1V
直流電流入力:DC0~20mA, DC4~20mA

2)高電圧入力グループ

直流電圧(高):DC-1~1V, DC0~5V, DC1~5V, DC0~10V

  • サンプリング周期:0.25秒
  • 測定精度:±(表示値の0.1%+1digit) ※入力・レンジにより異なります
  • ホールド機能

1)ピークホールド:測定値の最大値を保持
2)ボトムホールド:測定値の最小値を保持

※キー操作/外部接点/通信によりリセット可能

※計器電源OFF時はホールド値バックアップ不可

  • センサ供給用電源:DC24V±1.2VまたはDC12V±1V
    DC24V仕様:DC24mA以内
    DC12V仕様:DC20mA以内



<オプション仕様>

  • 警報機能(最大6点):上限入力値警報、下限入力値警報(待機動作設定可能)
    リレー接点出力 1a接点
  • 外部接点入力(2点):ホールドリセット、インターロック解除
    無電圧接点入力
  • アナログ伝送出力(1点)
    電圧出力(1):DC0~1V、DC0~5V、DC1~5V、DC0~10V
    電圧出力(2):DC0~10mV、DC0~100mV
    電流出カ:DC0~20mA,DC4~20mA
  • 通信機能:通信方式 RS-422A / RS-485



<一般仕様>

  • 電源電圧(定格):AC100~240V / AC24V / DC24V
  • 許容周囲温度:-10~50℃
  • 質量:約190g
  • 安全規格:UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1
CEマーキング:低電圧指令(LVD) EN61010-1

EMC指令 EN61326-1

RCM EN55011

外形寸法

(単位:mm)

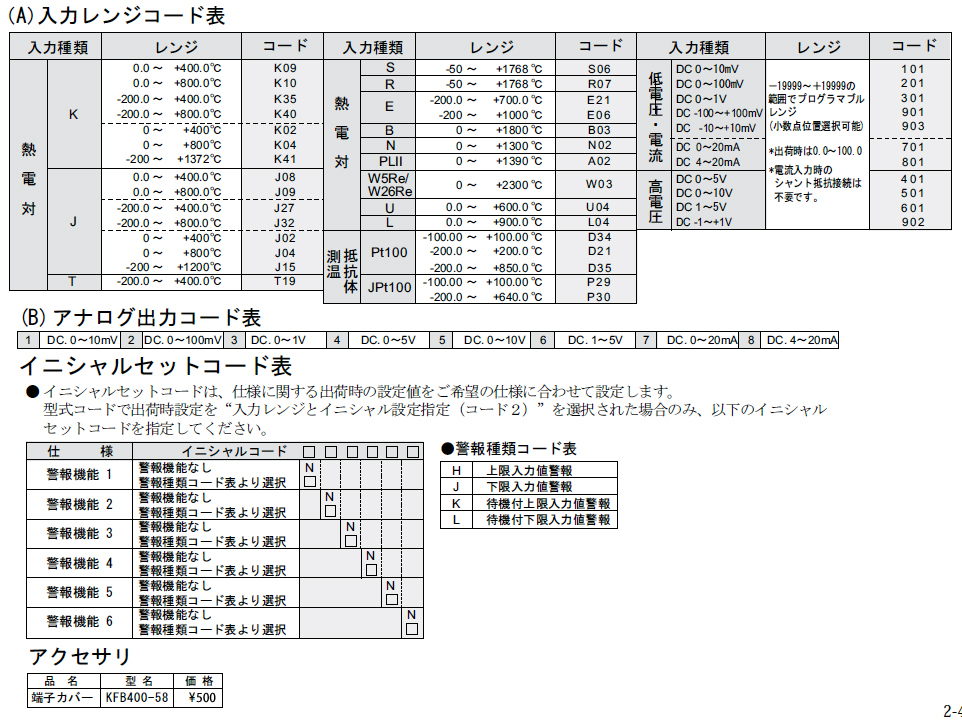

型式/価格
