電力調整器(サイリスタユニット SCR)

単相電力調整器(サイリスタユニット SCR)
THV-40

  • 最大負荷容量:AC20A, AC30A, AC45A, AC60A, AC80A, AC100A, AC150A, AC200A
  • 電源電圧:AC380~480V
  • 制御方式:位相制御、ゼロクロス制御
  • ローダ通信対応
  • 前面表示器と操作キーによる簡単設定
  • UL、CEマーキング対応
  • 電力操作
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

デジタル制御で優れた応答性と再現性

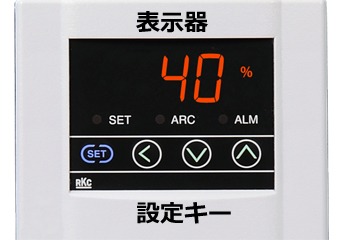

■前面に表示器と設定キーを装備したデジタ制御の操作器です。

■ソフトアップ (ソフトスタート)/ ソフトダウンの0秒設定で、応答が速く高速昇温にも対応可能です。

データ管理が手軽にできるローダ通信を搭載

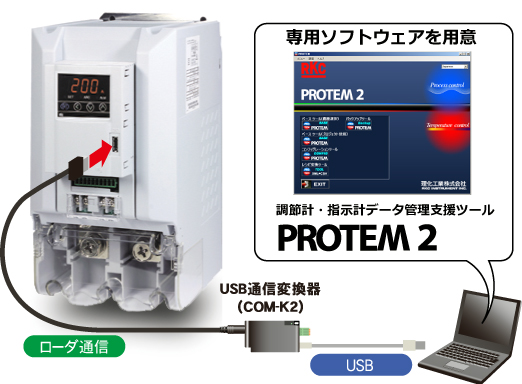

■前面ローダ通信ポートを装備し現場での保守性が向上します。

■調節計、指示計設定データ管理支援ツールPROTEM2を用意しております。

豊富な機能を標準で搭載

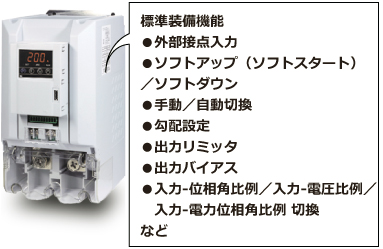

■外部接点入力、ソフトアップ(ソフトスタート)/ソフトダウン、手動/自動切換、勾配設定、出力リミッタ、出力バイアス、入力-位相角比例/入力-電圧比例/入力-電力位相角比例 切換など豊富な機能を標準装備しています。

変圧器の磁束密度制限がなく変圧器の小型化を実現(オプション)

■変圧器1次側制御機能は、負荷側(変圧器)の瞬停などにより発生する過大電流を抑えることできます。変圧器1次側を制御する場合は、変圧器1次側制御機能付をご使用ください。変圧器の磁束密度の制限がなくなります。

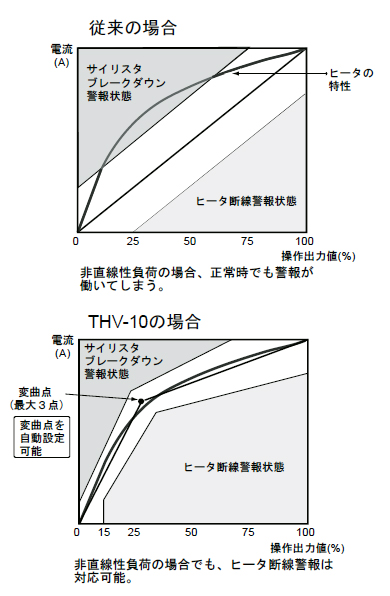

非直線性負荷のヒータ断線を検知可能

■ヒータの特性に合わせて変曲点を最大3点設定できます。温度による抵抗値変化が大きい負荷(ランプヒータなど)にも対応可能です。

■変曲点の自動設定が可能です。

主な仕様

  • 制御方式:位相制御/ゼロクロス制御(切換可能)
  • 最大負荷容量:AC20A, AC30A, AC45A, AC60A, AC80A, AC100A, AC150A, AC200A
  • 適用負荷:直線性(R:抵抗)負荷 (位相制御時:変圧1次側制御可、※1 変圧器1次側制御保護機能参照)
  • 入力信号:DC4~20mA、DC1~5V、DC0~10V、DC0/12V
  • 出力モード
    1)位相角比例、電圧比例、電圧自乗比例(標準)
    2)定電流制御(オプション)
  • 電源周波数:50/60Hz共用 (自動判別)
  • 負荷用電源電圧:AC323~528V(電源電圧変動を含む) 定格:AC380~480V
  • デジタル表示内容:入力信号値、位相角比率値、周波数値、制御方式、ソフトアップ/ソフトダウン時間、勾配設定値、出力リミッタ(上限/下限)、ベースアップ設定、出力モード、外部接点動作など
  • 標準機能:自動/手動切換(外部手動設定はオプション)、出力リミッタ、ベースアップ設定(出力バイアス)、勾配設定機能(外部設定はオプション)、ソフトアップ/ソフトダウン機能、二位置制御(外部上限、下限設定はオプション)

<オプション機能>

ヒータ断線警報、電流リミッタ、定電流制御

<一般仕様>

  • 使用温度範囲:性能保証範囲 0~40℃、動作保証範囲 -15~+55℃

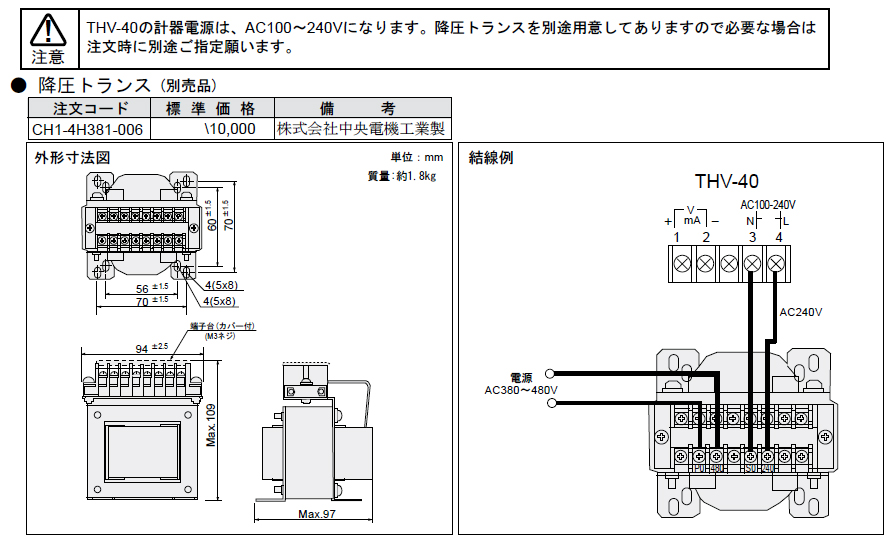

  • 電源電圧(定格):AC100~240V
  • 質量:20A/30Aタイプ 約0.9kg、45A/60Aタイプ 約1.4kg、80A/100Aタイプ: 約1.9kg
  • 安全規格:

UL 20~100Aタイプ  UL508

150A/200Aタイプ  UL60947-4-1

cUL  20~100Aタイプ C22.2 No.14

150A/200Aタイプ C22.2 No.60947-4-1

CEマーキング:  低電圧指令 EN60947-4-3

EMC指令 EN60947-4-3
※CEマーキングは指定のノイズフィルタを使用

双信電機㈱製

NF3020C-SVB (20A)、NF3030C-SVB (30A)、 NF3050C-SVB (45A)、

NF3060C-SVB (60A)、HF3080C-SZC (80A)、HF3100C-SZC (100A)、

HF3150C-SZC (150A)、NF3200C-VZ (200A)

※1:変圧器1次側制御保護機能について

変圧器1次側を制御する場合は、変圧器1次側制御保護機能付をご使用ください。変圧器1次側制御保護機能は、負荷側(変圧器)の瞬停により発生する過大電流を抑えることできます。

変圧器1次側制御保護機能なしの場合は、過大電流が発生する場合がありますので、磁束密度1.25T以下の変圧器をご使用願います。また、必ずソフトアップ機能を有効にしてください。

外形寸法

(単位:mm)

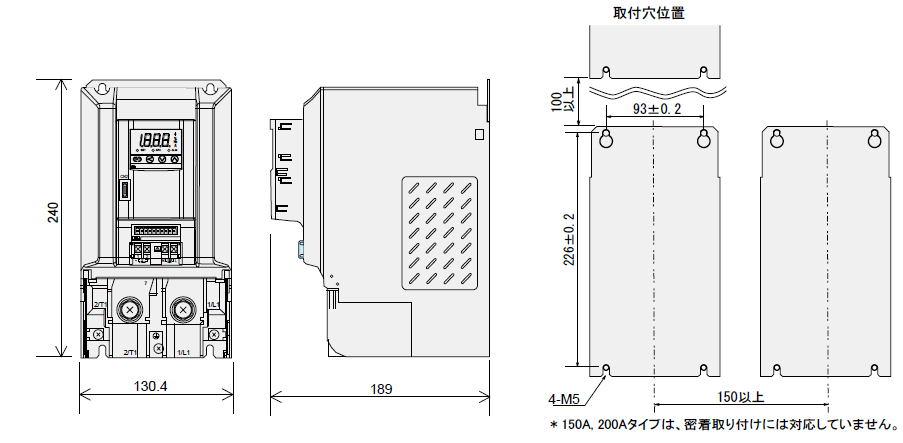

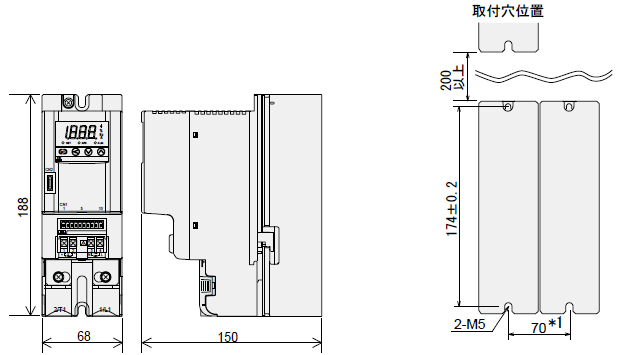

20A30A45A仕様





60A80A100A仕様





150A200A仕様

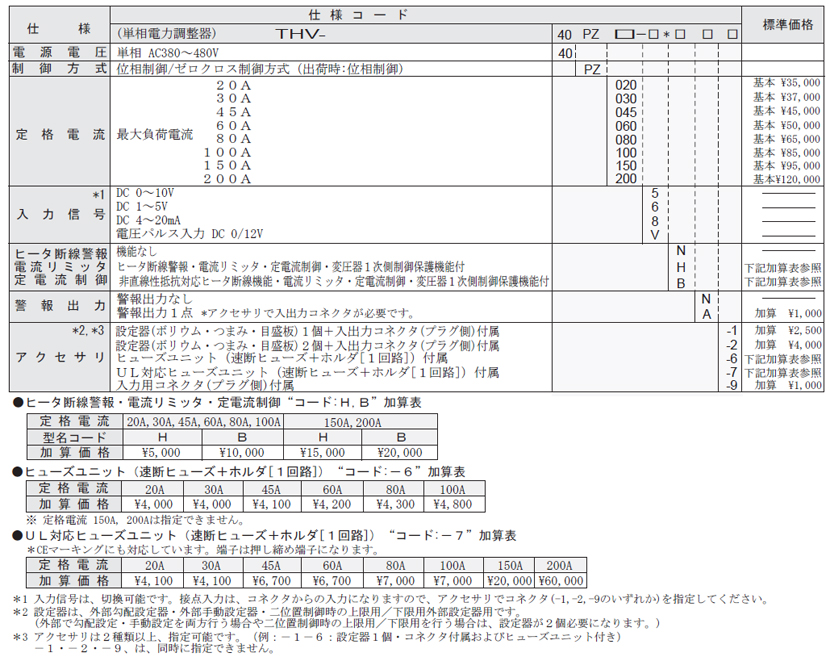

型式/価格
