VGR-B100

  • SDカード記録式のペーパレス仕様
  • タッチパネル式の簡単操作
  • 本体最大12点+MODBUSマスタによる計器36点を加えた合計48点入力
  • Ethernet標準搭載
  • 拡張セキュリティ(21 CFR Part 11対応)(オプション)
  • オンラインショップ(Shop RKC)で購入可能
  • 温度監視
  • プロセス監視
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

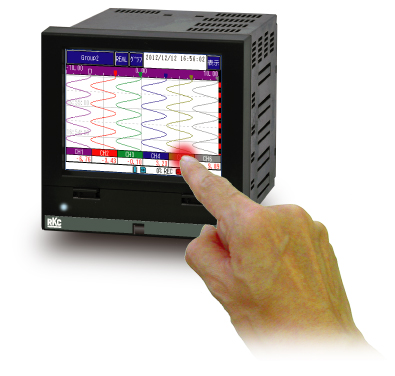

タッチパネルによる直感操作を実現

■タッチパネル式5.7インチLCDディスプレイを搭載。直感的に操作できます。

RECボタンを押せば即記録開始 ソフトウェアも付属

■RECボタンを押せば記録を開始します。


■データはSDカードに保存可能です。付属のソフトウェアを利用して手軽に閲覧、管理できます。



豊富な入力形態

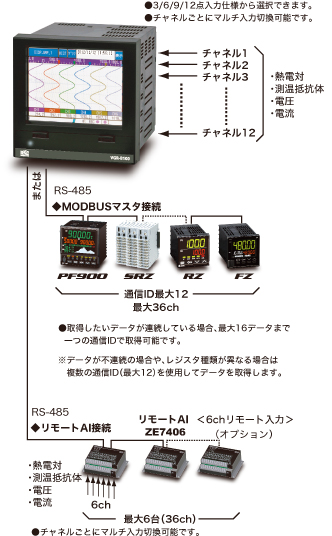

■外部リモートAI(オプション)やMODBUSマスタ機能により調節計などの接続が可能で、本体の入力を含め最大48チャネルの記録が可能です。

※MODBUSマスタ通信接続時は、割り付ける通信項目数により接続チャネル数が制限されます。





拡張セキュリティ機能:21 CFR Part 11対応(オプション)

■アクセス制限:

 アカウントを登録したユーザのみ操作が可能です。

■監査証跡(オーディットトレイル):

 設定値の変更、記録開始・停止等の操作履歴を自動的に記録します。

■電子署名・署名データ出力:

 署名データを付加したトレンド・瞬時値の印刷が可能です。

■データ改ざん・破損検知:

 検知したデータの閲覧を制限します。

主な仕様

  • 入力:熱電対、測温抵抗体、直流電圧、直流電流(シャント抵抗を付加)
  • 入力点数:3点、6点、12点 *入力相互絶縁
  • 測定周期:100ミリ秒
  • F値演算機能:チャネルごとにF値(加熱殺菌による菌の致死値)を測定温度から演算

※演算内容は標準添付ソフトウェアで設定、確認可能

  • 測定精度:測定精度一覧参照
  • 表示器:タッチパネル式5.7インチTFTカラーLCD(320×240ドット)
  • 外部記録媒体:SDメモリーカード、SD規格:最大2GB、SDHC規格:最大32GB
  • データ記録周期:1秒~60分 *サブ記録のみ100ミリ秒選択可
  • ファイル保存周期:1時間~1年間の範囲で選択可能
  • 警報機能:各チャネル最大4点まで設定可
  • 警報種類:上限、下限、異常データ
  • 警報出力:総合警報出力 1点(オープンコレクタ出力)
  • Ethernet(10BSE-T):プロトコル Modbus/TCP * HTTPサーバ、FTPサーバ



<オプション仕様>

  • 通信:RS-485準拠 Modbus RTU
  • デジタル入力(9点):無電圧接点入力
  • デジタル出力(12点):オープンコレクタ出力
  • リレー出力(6点):リレー接点出力



<一般仕様>

  • 電源電圧(定格):AC100~240V
  • 許容周囲温度:0~50℃
  • 質量:約1.0kg (入力3チャネル、オプションなしの場合)
  • 安全規格:CEマーキング

低電圧指令(LVD) EN61010-1

EMC指令 EN61326-1
