通信変換器

Ethernet通信変換器
COM-MLシリーズ

※画像はCOM-ML-1

COM-ML-1

  • 弊社SRZシリーズをMODBUS/TCP、Ethernet MAPMANへ接続するための変換器
  • Ethernet MAPMAN通信仕様(PLC専用プロトコル)は三菱電機製PLCとプログラムレス接続可能

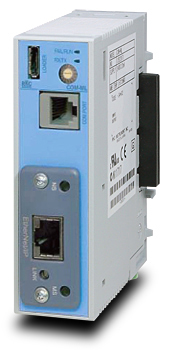

COM-ML-2

  • 弊社SRZシリーズをEtherNet/IPへ接続するための変換器

COM-ML-3

  • 弊社SRZシリーズをEtherCATへ接続するための変換器

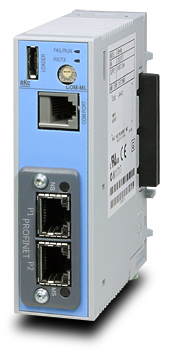

COM-ML-4(NEW)

  • 弊社SRZシリーズをPROFINETへ接続するための変換器
  • NEW
  • 通信
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

COM-ML-1

Ethernet(MODBUS/TCP、Ethernet MAPMAN)通信変換器

■弊社SRZシリーズをEthernet(MODBUS/TCP)へ接続するための通信変換器です。

■Ethernet MAPMAN通信仕様(PLC専用プロトコル)は三菱電機製PLCとプログラムレス接続可能です。

接続可能機種:SRZ(Z-TIO-A / Z-TIO-B / Z-TIO-C / Z-TIO-D、Z-DIO、Z-CT)

COM-ML-2

EtherNet/IP通信変換器

■弊社SRZシリーズをEtherNet/IPへ接続するための通信変換器です。

接続可能機種:SRZ(Z-TIO-A / Z-TIO-B、Z-DIO)

COM-ML-3

EtherCAT通信変換器

■弊社SRZシリーズをEtherCATへ接続するための通信変換器です。

接続可能機種:SRZ(Z-TIO-A / Z-TIO-B、Z-DIO)

COM-ML-4

PROFINET通信変換器(NEW)

■弊社SRZシリーズをPROFINETへ接続するための通信変換器です。

接続可能機種:SRZ(Z-TIO-A / Z-TIO-B、Z-DIO)

主な仕様

COM-ML-1MODBUS/TCPEthernet MAPMAN

ネットワーク通信

1.Modbus/TCP

  • 物理層:10BASE-T/100BASE-TX 自動認識
  • ユーザ層:MODBUS/TCP
  • 通信データ:ホスト通信(MODBUS)マップに準ずる

2.MAPMAN

  • 物理層:10BASE-T/100BASE-TX 自動認識
  • ユーザ層:TCP/IP、三菱電機製QnA互換3Eフレーム/SLMP ASCIIまたはバイナリ

ホスト通信

  • インターフェース:RS-485 / RS-422A
  • プロトコル:RKC標準通信(ANSI)、MODBUS-RTU
  • 最大接続点数:16点

一般仕様

  • 電源電圧(定格):DC 24V
  • 許容周囲温度:-10~+50℃
  • 質量:約130g



COM-ML-2EtherNet/IP

ネットワーク通信

EtherNet/IP

  • 物理層:10BASE-T/100BASE-TX 自動認識
  • ユーザ層:EtherNet/IP
  • 対応メッセージ:Explicitメッセージ、I/Oメッセージ

ホスト通信

  • インターフェース:RS-485 / RS-422A
  • プロトコル:RKC標準通信(ANSI)、MODBUS-RTU
  • 最大接続点数:16点

一般仕様

  • 電源電圧(定格):DC 24V
  • 許容周囲温度:-10~+50℃
  • 質量:約130g
  • 安全規格:UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1
CEマーキング:低電圧指令(LVD) EN61010-1

EMC指令 EN61326-1

RCM EN55011



COM-ML-3EtherCAT)

ネットワーク通信

EtherCAT

  • 物理層:100BASE-TX
  • ユーザ層:EtherCAT
  • 対応プロトコル:CANopen over EtherCAT(CoE)、プロセスデータオブジェクト(PDO)
  • コンファーマンステストバージョン:Ver 1.0.0.17

ホスト通信

  • インターフェース:RS-485 / RS-422A
  • プロトコル:RKC標準通信(ANSI)、MODBUS-RTU
  • 最大接続点数:16点

一般仕様

  • 電源電圧(定格):DC 24V
  • 許容周囲温度:-10~+50℃
  • 質量:約130g
  • 安全規格:UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1
CEマーキング:低電圧指令(LVD) EN61010-1

EMC指令 EN61326-1

RCM EN55011



COM-ML-4PROFINET

ネットワーク通信

PROFINET

  • 物理層:100BASE-TX
  • ユーザ層:PROFINET
  • 適合ネットワーク:PROFINET IO 通信

ホスト通信

  • インターフェース:RS-485 / RS-422A
  • プロトコル:RKC標準通信(ANSI)、MODBUS-RTU
  • 最大接続点数:16点

一般仕様

  • 電源電圧(定格):定格 DC 24V
  • 許容周囲温度:-10~+50℃
  • 質量:約130g
  • 安全規格:UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1
CEマーキング:低電圧指令(LVD) EN61010-1

EMC指令 EN61326-1

RCM EN55011

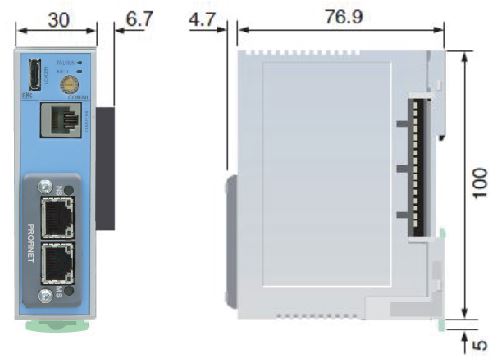

外形寸法

(単位:mm)

※画像はCOM-ML-1となります。COM-MLシリーズ全機種の寸法は同一です。

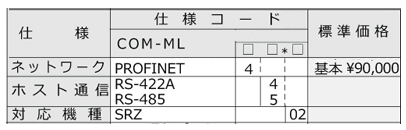

型式/価格
