デジタル指示調節計

デジタル指示調節計(温度調節計)
CB103 / CB403 / CB903

  • 測定精度:表示値の±0.3%
  • サンプリング周期:0.5秒
  • CBシリーズにアナログ出力と外部接点機能を追加したモデル
  • プラグイン構造
  • 温度
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

CBシリーズにアナログ出力・外部接点機能を追加

■アナログ出力とデジタル入力を付加できます。

制御状態判別型セルフチューニング機能搭載

■制御が乱れたと判断した場合に自動的にPID定数をチューニングします。

■オートチューニング機能も使用可能です。

密着計装が可能

■制御盤や操作パネル面積を有効に活用可能な密着計装が可能です。

通信機能(RS-485)搭載可能(オプション)

■通信機能(RS-485)で最大31台までマルチドロップ接続が可能です。

■RKC標準、MODBUSプロトコルを選択できます。

主な仕様

  • 入力点数:1点
  • 入力の種類 ※入力範囲は入力レンジコード表(型式・価格)を参照
    熱電対:K, J, T, S, R, E, B, N, W5Re/W26Re, U, L, PLII
    測温抵抗体:Pt100, JPt100
    直流電圧:DC0~5V, DC1~5V
    直流電流:DC0~20mA, DC4~20mA ※250Ω外部抵抗が必要
  • サンプリング周期:0.5秒
  • 測定精度:±(表示値の0.3%+1digit) ※入力・レンジにより異なります
  • 出力(OUT1)
    1)リレー接点出力:1a接点
    2)SSR駆動用電圧パルス出力:DC0/12V
    3)電流出力:DC4~20mA
    4)トライアック駆動用トリガ出力:トリガ方式 ゼロクロス方式
    5)トライアック出力:定格0.5A



<オプション仕様>

  • 警報出力(最大2点):温度警報、ヒータ断線警報、ループ断線警報
  • 補助出力:温度警報出力 リレー接点出力
  • アナログ出力:DC0~20mA, DC4~20mA ※測定値、設定値、偏差、操作出力より選択
  • 外部接点入力:RUN/STOP切換またはSV1/SV2切換
  • ヒータ断線警報用CT入力(最大1点)



<一般仕様>

  • 電源電圧(定格):AC100~240V / AC24V / DC24V
  • 許容周囲温度:0~50℃
  • 質量:CB103 約170g

CB403 約250g

CB903 約340g

  • 安全規格:UL  UL61010-1

cUL CAN/CSA-22.2 NO.61010-1
CEマーキング:低電圧指令(LVD) EN61010-1

EMC指令 EN61326-1

外形寸法

CB103

CB403

CB903

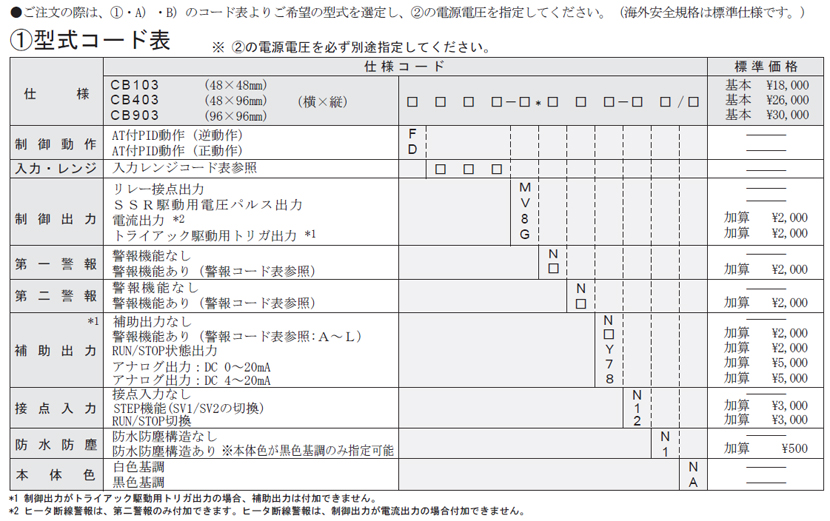

型式/価格
