デジタル指示計
AE500

  • 測定精度:表示値の±0.3%
  • サンプリング周期:0.5秒
  • デジタル出力4点付加可能
  • プラグイン構造
  • オンラインショップ(Shop RKC)で購入可能
  • 温度監視
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

大型で鮮明な表示

■遠くからでも優れた視認性の大型LED表示。

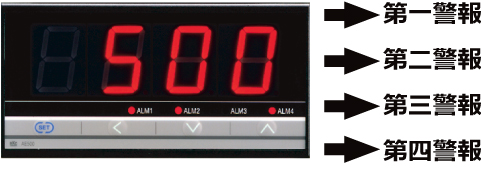

最大4点警報機能(オプション)

■上限または下限入力値警報を4つの出力に割付可能です。

※待機動作機能付きに設定も可能です。

※第三警報出力の替わりにアナログ計測出力を選択可能です。

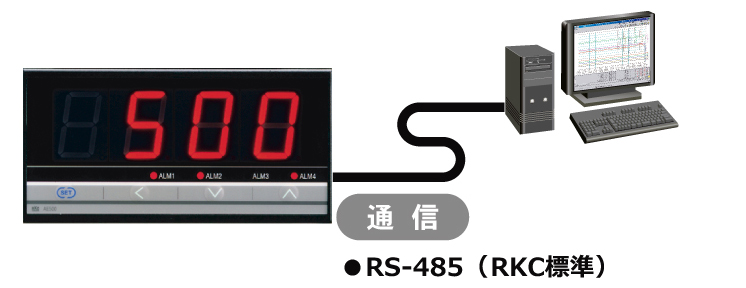

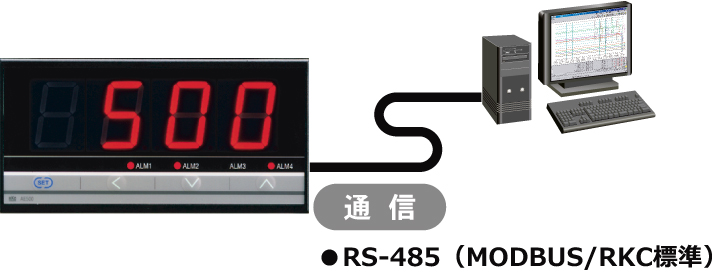

通信機能(オプション)

■通信機能(RS-485)で最大31台までマルチドロップ接続が可能です。

主な仕様

  • 入力の種類  ※入力範囲は入力レンジコード表(型式・価格)を参照
    a)熱電対:  K,J,T,S,R,E,B,N,W5Re/W26Re,U,L,PLII
    b)測温抵抗体:  Pt100,JPt100
    c)直流電圧:  DC0~5V, DC1~5V
    d)直流電流:  DC0~20mA, DC4~20mA ※直流電流入力は250Ω外部抵抗が必要
  • サンプリング周期
    0.5秒
  • 測定精度
    ±(表示値の0.3%+1digit) ※入力・レンジにより異なります



<オプション仕様>

  • 警報機能
    a)警報点数:  最大4点
    b)警報種類:  上限入力値警報,下限入力値警報(待機動作設定可能)
    c)出力:  リレー接点出力 1a接点
  • 測定値アナログ出力
    a)出力点数:  1点 ※第三警報出力といずれか選択
    b)出力信号:  電流出カ:DC0~20mA,DC4~20mA
  • 通信機能
    通信方式:  RS-485
    プロトコル: ANSI X3.28 サブカテゴリ 2.5 A4 準拠



<一般仕様>

  • 電源電圧(定格): AC100~240V/AC24V/DC24V
  • 許容周囲温度: 0~50℃
  • 質量: 約250g
  • 安全規格:UL : UL61010-1

cUL: CAN/CSA-22.2 NO.61010-1
CEマーキング: 低電圧指令(LVD) : EN61010-1

EMC指令: EN61326-1

外形寸法

(単位:mm)
