放射温度計

ビルトイン放射温度計
BTM-30 / BTM-40

  • センサヘッド部は180℃の雰囲気で使用可能
  • IP69Kの超防水仕様
  • 装置組み込みに最適な小型センサヘッド
  • デジタル入力、警報出力などの豊富な機能を装備
  • 現場での確認、調整に便利な設定キー、表示器付きセンサアンプ
  • 温度
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

180℃の超耐熱性能(センサヘッド部)

■センサヘッドは加熱炉出口等の高温雰囲気でも設置できます。

■ 望遠タイプの放射温度計を使用せず、高温の制御対象でも近距離でセンサを設置できます。

 ※低・中温タイプは最高使用温度100℃となります

IP69Kの防水性能

■過酷な雰囲気の製造ラインに設置可能な防水防塵構造により、食品製造ラインなどの高圧ジェット洗浄にも対応でき、清潔にご使用可能です。

防水防塵構造仕様 IP69Kについて

80℃の湯を、指定の形状のノズルから80~100BARの水圧で放水しても影響のない仕様。IP69Kは、ドイツ規格 DIN 40050 PART9 にて自動車部品用に定められた高温・高圧水に対する保護規定です。

装置に組み込みやすい小型仕様

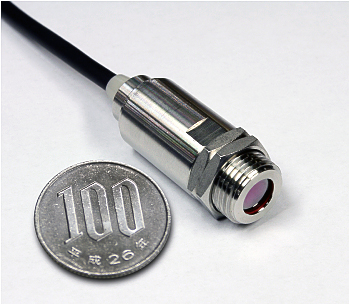

■M12(径14mm)×34mmの小型ヘッドで様々な製造ラインに省スペース設置が可能です。

アンプ部は表示器と操作キーを搭載

■分離型でコンパクトなアンプ部に大型表示器と操作キーを搭載。装置内でも視認性が高く、操作が簡単です。

■アンプ部はDINレールへ取り付け可能です。

主な仕様

  • 測定温度範囲:BTM-30TAC、BTM-40TAC:-40~+500℃  BTM-30TAC-HT、BTM-40TAC-HT:0~1000℃
  • 光学系:Siレンズ
  • 検出素子、波長:サーモパイル/8~14μm
  • 応答時間:150msec/90%
  • 測定精度:

1)  BTM-30TAC、BTM-40TAC

-40~0℃:±3℃、 1~200℃:±2℃、 201~500℃:読取値±1%

2) BTM-30TAC-HT、BTM-40TAC-HT

0~200℃:±2℃、 201~500℃:読取値±1%

  • 放射率補正:0.1~1.2
  • アナログ出力:DC 4~20mA
  • 接点出力:Photo MOS FET x 2(c接点 x 2)、300mA/DC30V 以下
  • 付加機能:ティーチング機能 2点、応答時間選択(ディレイ)機能:1~200(0.15秒~2秒)、出力スケーリング機能
  • 外部入力機能:バンク機能 4バンク、同期入力トリガ機能、外部トリガ機能、ウェーブトリガ機能

<一般仕様>

  • 電源:DC12~24V±10%
  • 使用周囲温度:

1) BTM-30TAC、BTM-40TAC:センサヘッド 0~100℃、アンプ 0~65℃
2) BTM-30TAC-HT、BTM-40TAC-HT:センサヘッド 0~180℃、アンプ 0~65℃

  • 耐水性:センサヘッド IP69K、アンプ IP40
  • 質量:センサヘッド 約100g(ケーブル3m含む)、アンプ 約200g(ケーブル2m含む)
