デジタル指示調節計

デジタル指示調節計(温度調節計)
REX-Cシリーズ(REX-C100 / REX-C400 / REX-C410 / REX-C700 / REX-C900)

  • 測定精度:表示値の±0.5%
  • サンプリング周期:0.5秒
  • 温度調節計のロングセラーモデル
  • プラグイン構造
  • 温度
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

ロングセラーモデル

■簡単操作なPIDオートチューニング付きデジタル温度調節計のロングセラーモデルです。

誤設定のないSETキー方式

■誤設定のないSETキー(登録キー)方式を採用しています。

多機能

■加熱、冷却、加熱冷却のPID動作から選べます。温度警報、ヒータ断線警報、ループ断線警報を付加できます。

主な仕様

  • 入力点数:1点
  • 入力の種類 ※入力範囲は入力レンジコード表(型式・価格)を参照
    熱電対:K, J, T, S, R, E, B, N, W5Re/W26Re, PLII
    測温抵抗体:Pt100, JPt100
  • サンプリング周期:0.5秒
  • 測定精度:±(表示値の0.5%+1digit) ※入力・レンジにより異なります
  • 出力(OUT1)
    1) リレー接点出力:1c接点 ※REX-C100は1a接点
    2) SSR駆動用電圧パルス出力:DC0/12V
    3) 電流出力: DC4~20mA
    4) トライアック駆動用トリガ出力:トリガ方式 ゼロクロス方式



<オプション仕様>

  • 出力(OUT2)※加熱冷却制御の冷却側出力
    1) リレー接点出力:1a接点
    2) SSR駆動用電圧パルス出力:DC0/12V
    3) 電流出力: DC4~20mA
  • 警報出力(最大2点):温度警報、ヒータ断線警報、制御ループ断線警報
  • ヒータ断線警報用CT入力(最大1点)



<一般仕様>

  • 電源電圧(定格):AC100~240V / AC24V / DC24V
  • 許容周囲温度:0~50℃
  • 質量:REX-C100 約170g

REX-C400 約260g

REX-C410 約260g

REX-C700 約250g

REX-C900 約340g

  • 安全規格:UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1
CEマーキング:低電圧指令(LVD) EN61010-1

EMC指令 EN61326-1

外形寸法

(単位:mm)

REX-C100

REX-C400

REX-C410

REX-C700

REX-C900

型式/価格

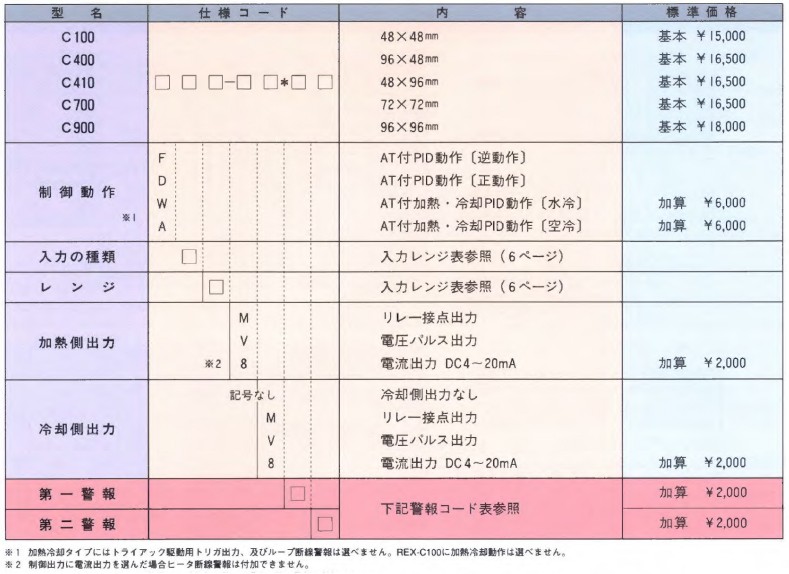

型式コード表

入力レンジコード表
