デジタル指示調節計

デジタル指示調節計(プロセス/温度調節計)
FBシリーズ(FB100 / FB400 / FB900)

  • 測定精度:表示値の±0.1%
  • サンプリング周期:0.1秒
  • 豊富なイベント入出力
  • ローダ通信対応
  • コントローラ間通信
  • プラグイン構造
  • オンラインショップで(Shop RKC)で購入可能
  • 温度制御
  • プロセス制御
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

豊富な入出力

■様々な各種入出力オプションの組み合わせが可能です。

通信を利用した連携運転

■コントローラ間通信を利用して各種連携運転ができます。

 ・学習機能付グループ自動昇温機能

 ・温度比率設定

 ・カスケード制御

 ・グループRUN/STOP機能

“応答性重視”と”追従性重視” 2種類のPID制御が選択可能

■定値制御に最適な測定値微分型PID制御(応答性重視型)と、ランプ制御に最適な偏差微分型PID制御(追従性重視型)から選択できます。

冷却側のアンダーシュート抑制を強化した新型加熱冷却PID制御

■冷却制御にアンダーシュート抑制機能(USS)を搭載しました。

 ※USS:UnderShoot Suppression

■水冷または空冷制御用の専用制御アルゴリズムを選択可能です。

ローダ通信搭載

■全機種にローダ通信ポートを装備しております。

■調節計、指示計設定データ管理支援ツールPROTEM2を用意しております。

主な仕様

  • 入力点数:1点

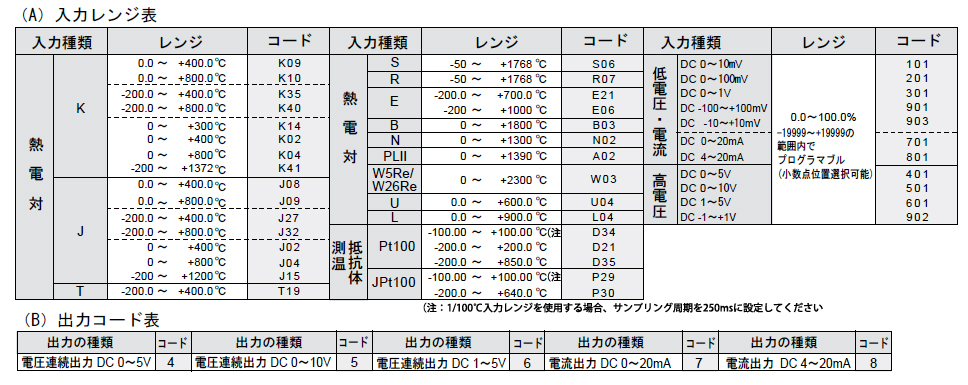

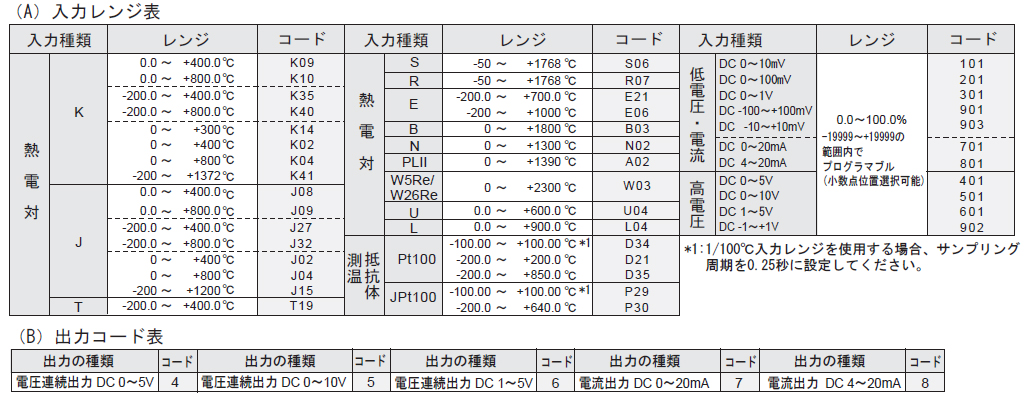

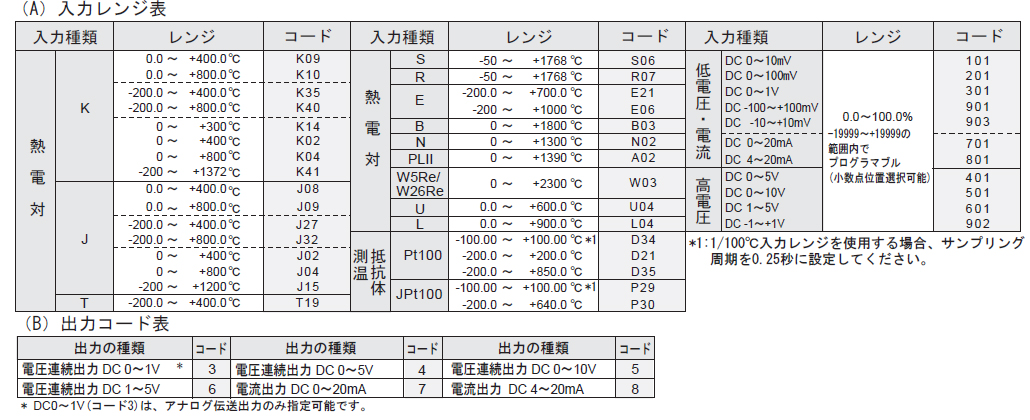

  • 入力の種類(ユニバーサル入力) ※入力範囲は入力レンジコード表(型式・価格)を参照

1)温度・電流・低電圧入力グループ

熱電対:K, J, T, S, R, E, B, N, W5Re/W26Re, U, L, PLII
測温抵抗体:Pt100, JPt100
直流電圧(低):DC0~10mV, DC-10~10mV, DC0~100mV, DC-100~100mV, DC0~1V
直流電流入力:DC0~20mA, DC4~20mA

2)高電圧入力グループ

直流電圧(高):DC-1~1V, DC0~5V, DC1~5V, DC0~10V

  • サンプリング周期:0.1秒 ※0.05秒、0.25秒に変更可能式
  • 測定精度:±(表示値の0.1%+1digit) ※入力・レンジにより異なります
  • 出力1(OUT1)

1)リレー接点出力:1a接点
2)SSR駆動用電圧パルス出力:DC0/12V
3)電流出力:DC0~20mA, DC4~20mA
4)電圧出力:DC0~5V, DC1~5V, DC0~10V
5)SSR(トライアック)出力:定格電流 0.5A
6)オープンコレクタ出力:シンク方式



<オプション仕様>

  • 出力2(OUT2)※制御・iイベント・ヒータ断線機能・FAILを出力に割付け

1)リレー接点出力:1a接点
2)SSR駆動用電圧パルス出力:DC0/12V
3)電流出力:DC0~20mA, DC4~20mA
4)電圧出力:DC0~5V, DC1~5V, DC0~10V
5)SSR(トライアック)出力:定格電流 0.5A
6)オープンコレクタ出力:シンク方式

  • デジタル出力1~4(DO1~4)※FB100はデジタル出力1~2(DO1~2)
    ※イベント・ヒータ断線機能・FAILを各出力に割付け
    リレー接点出力:1a接点
  • イベント機能(最大4点):温度警報・制御ループ断線警報
  • ヒータ断線警報用CT入力(最大2点)
  • アナログ伝送出力(1点):DC0~20mA, DC4~20mA, DC0~1V, DC0~5V, DC0~10V, DC1~5V
  • デジタル入力(最大7点) ※イベント入力論理選択機能割付表より機能選択
  • 通信機能:通信方式 RS-485 / RS-422A / RS-232C ※FB100はRS-485のみ
  • パワーフィードフォワード入力 ※FB100を除く
  • 開度帰還抵抗(FBR)入力:100~10kΩ(標準135Ω)



<一般仕様>

  • 電源電圧(定格):AC100~240V / AC24V / DC24V
  • 許容周囲温度:-10~50℃
  • 質量:FB100 約150g

FB400 約230g

FB900 約290g

  • 安全規格:UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1
CEマーキング:低電圧指令(LVD) EN61010-1

EMC指令 EN61326-1

RCM EN55011
