デジタル指示調節計

デジタル指示調節計(温度調節計)
SA200

  • 測定精度:表示値の±0.3%
  • サンプリング周期:0.5秒/0.25秒
  • LCD表示
  • 48×24mm(横×縦)サイズ
  • プラグイン構造
  • e-CONコネクタ接続タイプ SA220 を用意
  • オンラインショップ(Shop RKC)で購入可能(SA200のみ)
  • 温度制御
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

48(横)×24(縦)mmサイズの小型温度調節計

  • 狭い取付面でも設置可能な小型の調節計です。
  • 小型でも視認性のよい大型PV表示器を搭載しました。

制御状態判別型セルフチューニング機能搭載

  • 制御が乱れたと判断した場合に自動的にPID定数をチューニングします。
  • オートチューニング機能も使用可能です。

通信機能(RS-485)搭載可能(オプション)

  • 通信機能(RS-485)で最大31台までマルチドロップ接続が可能です。
  • RKC標準、MODBUSプロトコルを選択できます。

伝送出力を付加可能(オプション)

  • 外部機器との接続に便利な伝送出力を1点付加できます。

※ 出力1(OUT1)に伝送出力を割り付けることにより出力可能です。

黒基調と白基調の2種類を用意

  • 装置に合わせ黒基調と白基調の2種類を用意しました。

e-CONコネクタ接続タイプ SA220 を用意

  e-CONコネクタで配線する調節計です。

  端子台配線と比較して配線工数が削減できます。

 ※SA200と比較し一部機能が制限されます



主な仕様

  • 入力点数:1点
  • 入力の種類 ※入力範囲は入力レンジコード表(型式・価格)を参照
    熱電対:K, J, T, S, R, E, B, N, W5Re/W26Re, U, L, PLII
    測温抵抗体:Pt100, JPt100
    直流電圧:DC0~5V, DC1~5V
    直流電流:DC0~20mA, DC4~20mA ※250Ω外部抵抗が必要
  • サンプリング周期:0.5秒(0.25秒に切換可能)
  • デジタルフィルタ:1~100秒(0設定時:OFF)
  • 測定精度:±(表示値の0.3%+1digit) ※入力・レンジにより異なります
  • 出力1(OUT1)
    1)リレー接点出力:1a接点
    2)SSR駆動用電圧パルス出力:DC0/12V
    3)電流連続出力:DC 0~20mA、DC 4~20mA



<オプション仕様>

  • 出力2(OUT2)※加熱冷却制御の冷却側出力、警報出力
    1)リレー接点出力:1a接点
    2)SSR駆動用電圧パルス:DC0/12V
  • 警報機能(最大2点):温度警報、制御ループ断線警報
  • 外部接点入力(最大2点):RUN/STOP切換またはSV1/SV2切換
    ※警報インターロック解除も選択可能
  • 伝送出力(最大1点):測定値、設定値、偏差、出力値
    ※出力1(OUT1)に伝送出力を割り付けることにより出力可能
  • 通信機能:通信方式 RS-485



<一般仕様>

  • 電源電圧(定格):AC100~240V / AC24V / DC24V
  • 許容周囲温度:-10~+55℃
  • 質量:約110g
  • 安全規格:

UL:UL61010-1
cUL:CAN/CSA-22.2 NO.61010-1
CEマーキング:

低電圧指令 : EN61010-1

EMC指令:EN61326-1

RoHS指令:EN IEC 63000

RCM:EN55011

UKCAマーキング:

電気機器安全規則 : EN61010-1

EMC規則:EN61326-1

RoHS規則:EN IEC 63000

外形寸法

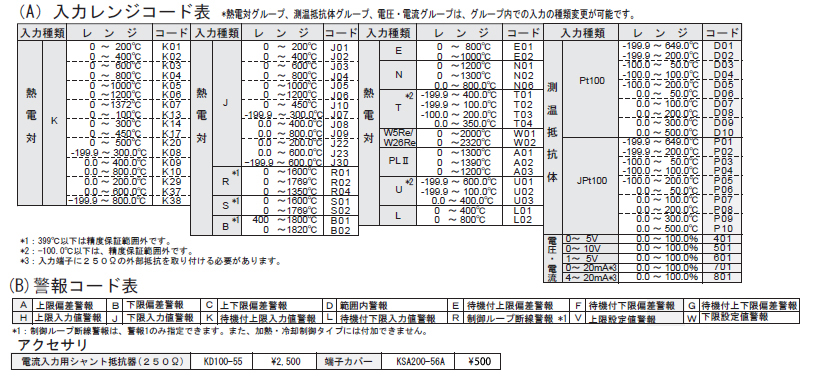

型式/価格
