主な特長

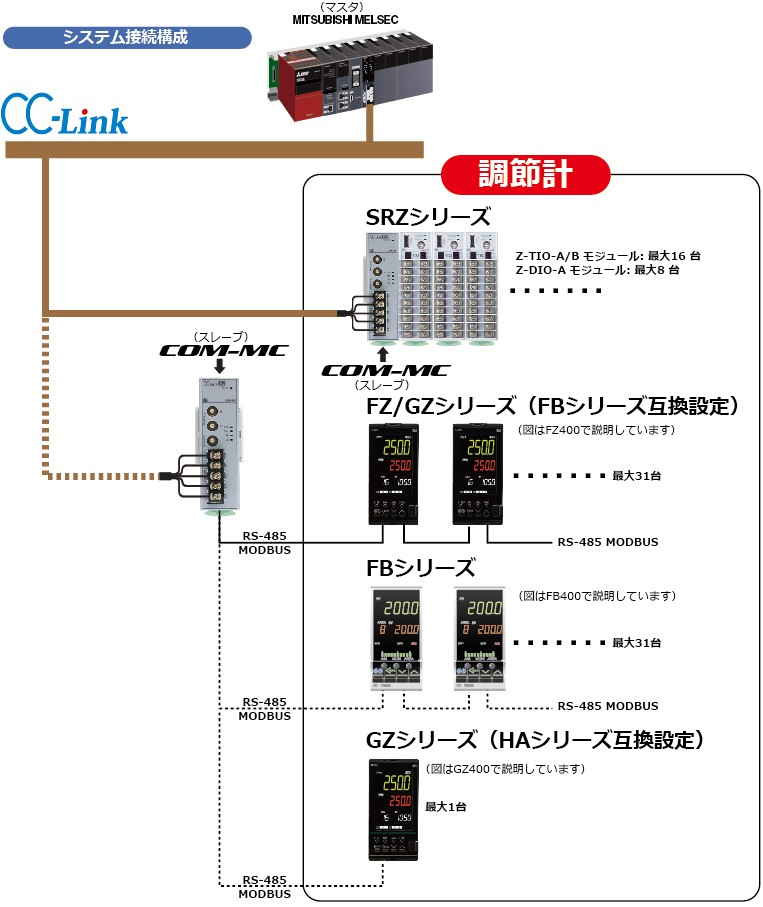

弊社調節計SRZ/FZ/GZ/FBシリーズをCC-Linkへ接続可能

弊社SRZシリーズ、FZシリーズ、GZシリーズ、FBシリーズをCC-Linkへ接続するための通信変換器です。
COM-MC はCC-Link にリモートデバイス局として接続されます。

接続可能機種：
・SRZ（Z-TIO-A / Z-TIO-B 、Z-DIO）
・FZ（FZ110 / FZ400 / FZ900）
・GZ（GZ400 / GZ900）
・FB（FB100 / FB400 / FB900）
※モジュール型調節計SRZ（Z-TIO-Aの場合最大16台：温度制御最大64ch）を CC-Linkへ接続できます。
※デジタル指⽰調節計FZ/GZ/FBの場合最⼤31台を CC-Linkへ接続できます。







SRZシリーズの詳細についてはこちら
FZシリーズの詳細についてはこちら
GZシリーズの詳細についてはこちら
FBシリーズの詳細についてはこちら



主な仕様

CC-Link通信仕様

  • 通信形態： CC-Link Ver. 2.00/Ver. 1.10 対応
  • 通信速度： 156kbps、625kbps、2.5Mbps、5Mbps、10Mbps
  • 通信データ長（SRZシリーズ）：
  • 通信データ長（FZシリーズ/GZシリーズ/FBシリーズ）：
  • 通信距離：
  • 局番：

1～61 (4局占有1倍、4局占有2倍、4局占有4倍)
1～64 (1局占有1倍)

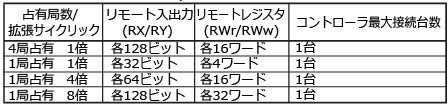

  • 占有局数／拡張サイクリックとCC-Link バージョン：

CC-Link Ver. 1.10： 1局占有1倍、4局占有1倍
CC-Link Ver. 2.00： 4局占有2倍、4局占有4倍

  • 終端抵抗: 外付け必要 (DA-DB 間に110Ω±5% 1/2W)



コントローラ通信仕様

  • 接続機種：

SRZシリーズ（Z-TIO-A/Z-TIO-B/Z-DIO-A）
または
FZ110/FZ400/FZ900、GZ400/GZ900、FB100/FB400/FB900
※FZシリーズおよびGZシリーズはFBシリーズ互換設定

  • 電気的規格： EIA RS-485準拠　＊マルチドロップ接続可能
  • 同期方法： 調歩同期式
  • 通信速度： 9600bps, 19200bps，38400bps，57600bps　＊57600bpsはFZ/GZシリーズのみ対応
  • デ－タ形式：

スタ－トビット １
デ－タビット ８
パリティビット 無
ストップビット １

  • 通信方法： RS-485（２線式半２重）
  • プロトコル： MODBUS-RTU
  • 最大接続点数：

SRZ：
SRZ のモジュール 24台 [デバイスアドレス設定: 1～99]
＊Z-TIO-A/B モジュール (最大16 台)
＊Z-DIO-A モジュール (最大8 台)
FZシリーズ/GZシリーズ/FBシリーズ：
31台 [デバイスアドレス設定: 1～99]

  • 終端抵抗: 外部 (端子) にて接続 (例: 120Ω 1/2W)



一般仕様

  • 電源電圧： DC21.6～26.4V [電源電圧変動含む]　(定格DC24V)
  • 消費電力： 最大45mA (DC24V時)（突入電流：15A以下）
  • 停電処理： 5ms以下の停電に対しては動作に影響なし
  • 停電時のデータ保護：不揮発性メモリによるデータバックアップ

a)書き換え回数： 約10万回
b)データ記憶保持期間： 約10年

  • 許容周囲温度： 0～55℃
  • 許容周囲湿度： 5～95％RH（絶対湿度: MAX.W.C 29g/m3 dry air at 101.3kPa）
  • 質量： 約130g
  • 安全規格：

UL： UL61010-1
cUL： CAN/CSA-C22.2 No.61010-1

  • その他適合規格：

CEマーキング：

a)低電圧指令： EN61010-1
b)EMC指令： EN61326-1
c)RoHS指令： EN IEC 63000

RCM： EN55011

KCマーク：

電波法：

KS C 9610-6-2
KS C 9610-6-4







外形寸法

（単位：mm）

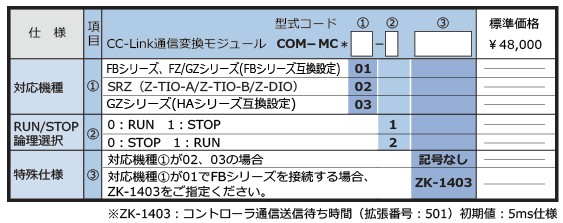

型式/価格
