製品情報

樹脂圧力計

樹脂圧力センサ
CZ-200P

  • 破損時に樹脂汚染がないプッシュロッド導圧方式
  • 熱電対内蔵タイプは樹脂圧力と温度を同時に測定可能
  • 総合精度0.5%FSの高精度な圧力測定が可能なタイプを用意
  • 550℃まで使用可能なインコネル、スプロンダイヤフラム仕様を用意
  • 樹脂圧力
  • 温度監視
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

環境にやさしい

  • プッシュロッド導圧方式の採用により、水銀などによる樹脂汚染がありません。

高信頼性・高精度

  • 導圧部の三重構造とオプションの導圧管カバーにより、外部からの熱や締付時の指示変動を軽減します。
  • リニアライズ内蔵の指示計、変換器と組み合わせて最高で精度0.5%FSの高精度な圧力測定ができます。(リニアライズ対応はオプション)

温度センサ内蔵タイプを製作可能

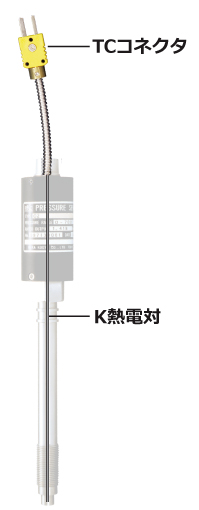

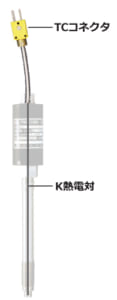

  • 熱電対温度センサを本体に内蔵したタイプを製作できます。
    取付穴1つで温度と樹脂圧力を測定できます。(熱電対:K、Jタイプ クラス2)

550℃の高温対応

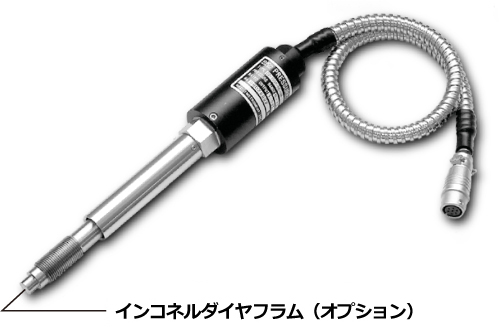

  • インコネル、スプロンダイヤフラム仕様は、最高使用温度550℃*を実現。ポリマー樹脂などの高機能樹脂(高温溶融樹脂)の圧力測定が可能です。スプロンはハステロイCと同様の耐食性も実現します。
    *温度センサが熱電対Jタイプの場合450℃となります。


※インコネル(InconelⓇ)はスペシャルメタルズ社(Special Metals Corporation)の登録商標です。
※スプロン(SPRONⓇ)はセイコーインスツル(株)の登録商標です。
※その他、記載されている会社名・商品名は、一般的に各社の商標または登録商標です。

主な仕様

  • 圧力変換方式:4辺接着型歪ゲージ式ホイートストンブリッジ
  • レンジ(定格圧力):「型式/価格」の圧力レンジコード表参照
  • 精度、直線性:

スパンの±1%以内(70MPaを超えるタイプ±2%)(SUS630ダイヤフラム部 150℃の時)
※インコネル、スプロンダイヤフラムの場合:

スパンの±1.0%
10MPa、20MPaの480℃以上:スパンの±2.0%

※ハステロイCダイヤフラム時は、営業担当までご相談ください。

  • ヒステリシス:

スパンの±0.5%以内
(50MPaを超えるタイプ:±1%、70MPaを超えるタイプ:±2%、 1MPaタイプ:±0.2%)

※インコネル、スプロンダイヤフラムの場合:

スパンの±1.0%
10,20MPaの480℃以上:スパンの±2.0%

※ハステロイCダイヤフラム時は、営業担当までご相談ください。

  • ダイヤフラム最大許容温度:400℃(インコネル、スプロンダイヤフラム時は550℃)
  • 歪ゲージ最大許容温度:200℃

※歪みゲージ部が200℃となる目安は外筒下部(ナット側)表面温度が180℃以上の時です。歪みゲージ部が200℃を越える場合、性能を維持できません。180℃を越えないよう、断熱材等で熱源を覆ってください。また、センサ本体をロングタイプにする・取付方向を斜め向き・横向きにする等の方法によっても、歪みゲージ部温度を上昇させない効果が期待できます。

  • 許容過負荷圧力:スパンの120%(1MPaは500%、0.5MPaは1000%)
  • 限界過負荷:スパンの150%(1MPaは1000%、0.5MPaは2000%)



オプション仕様(内蔵温度センサ)

  • 温度センサの種類:熱電対 KまたはJ(非接地クラス2)
  • 温度検出位置:ダイヤフラム面より2mm内部
  • 最高使用温度:K熱電対:550℃ J熱電対:450℃



※本質安全防爆仕様(セイフティバリヤ)の詳細についてはカタログを参照してください。

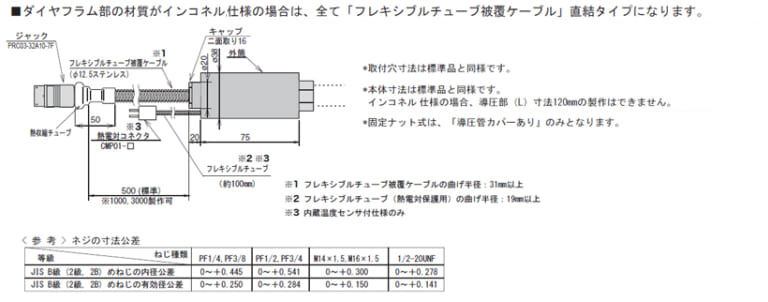

外形寸法

(単位:mm)











接続ケーブル





※本質安全防爆仕様(セイフティバリヤ)の詳細についてはカタログを参照してください。

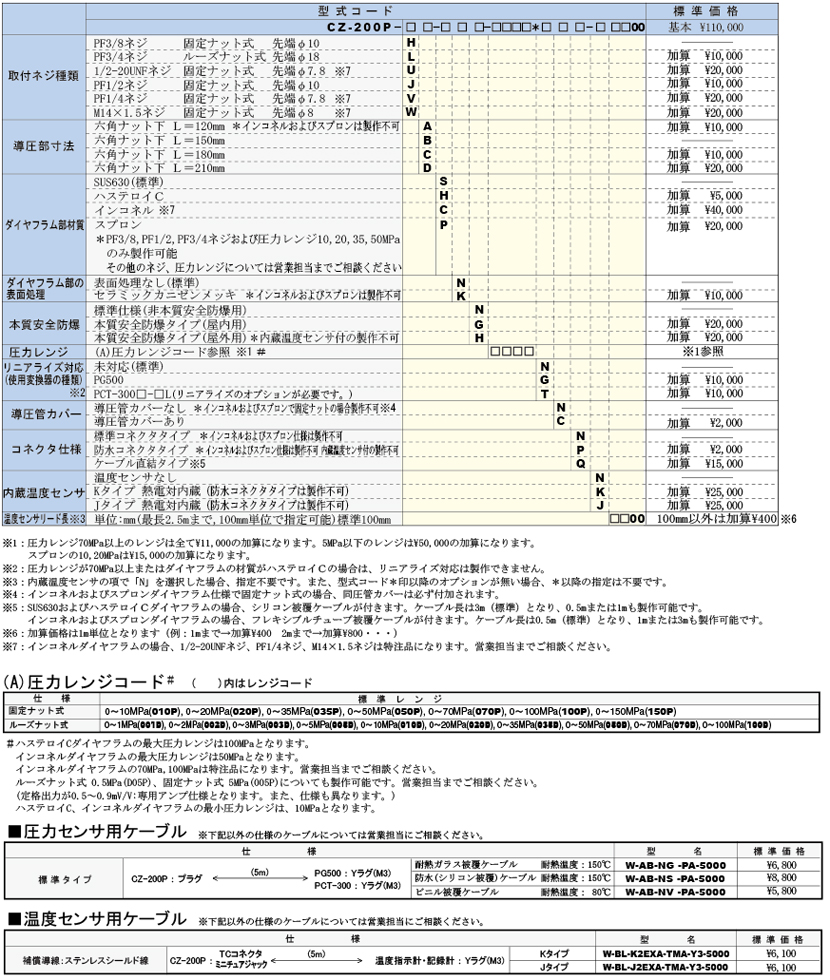

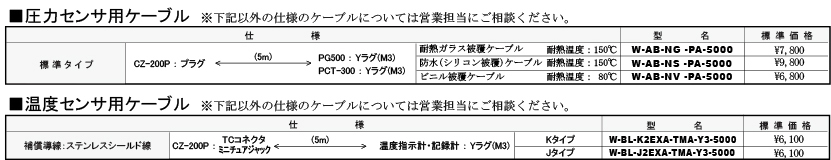

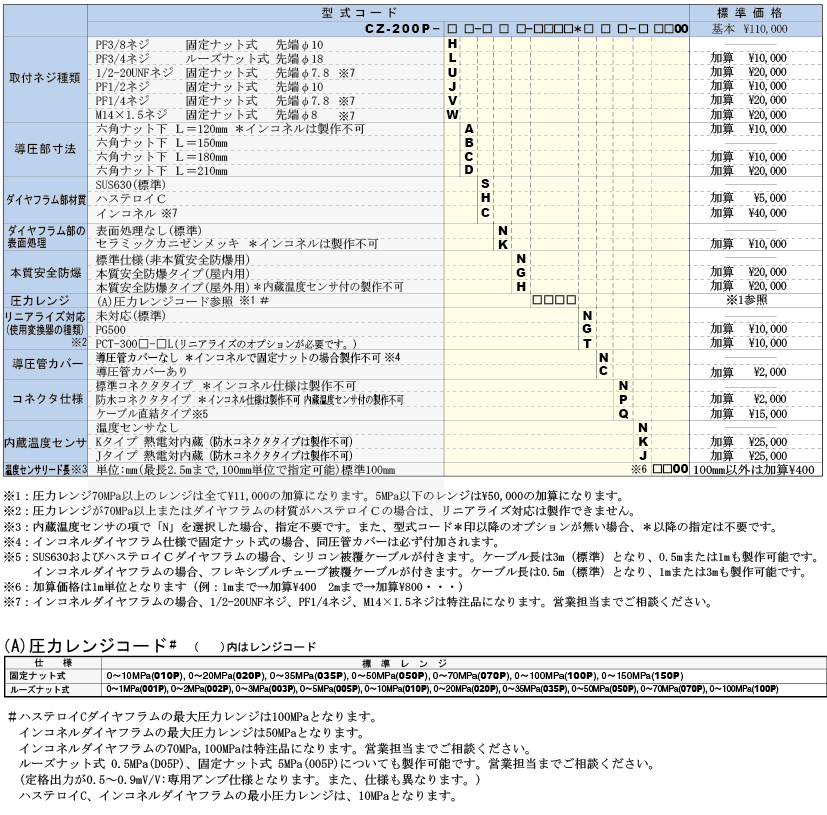

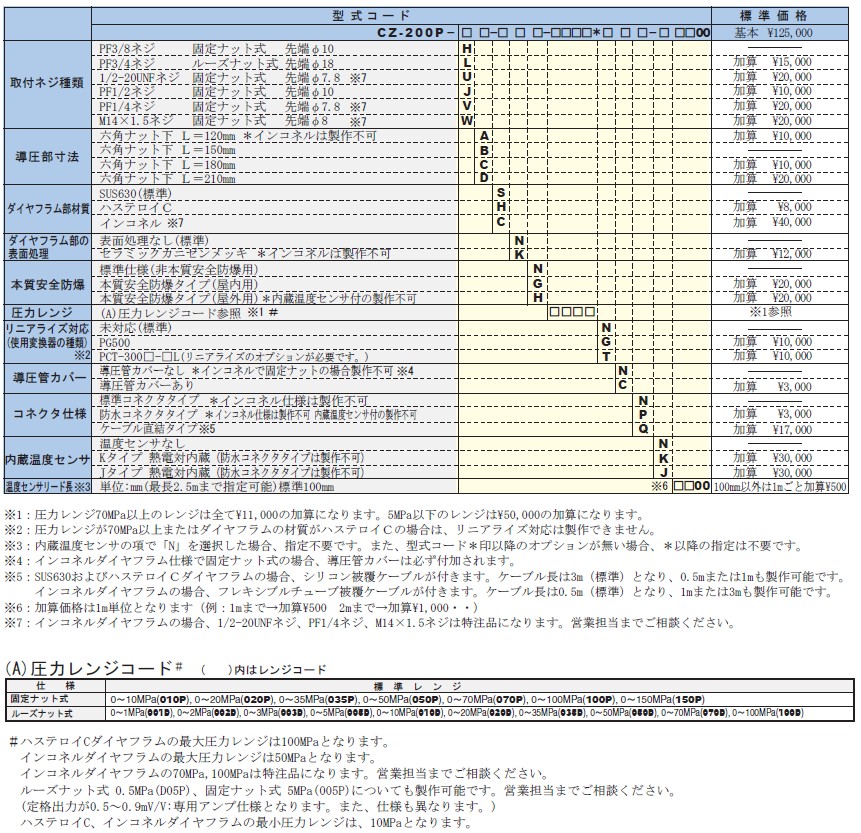

型式/価格



※本質安全防爆仕様(セイフティバリヤ)の詳細についてはカタログを参照してください。
