製品情報

通信変換器

ネットワーク通信変換器
COM-Jシリーズ

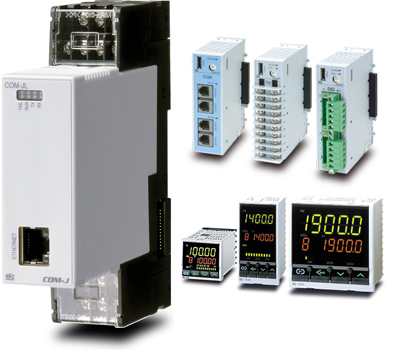

※画像はCOM-JL

COM-JC

  • 弊社SRZシリーズ、FBシリーズをCC-Linkへ接続するための変換器

COM-JH

  • 弊社SRZシリーズ、FBシリーズをDeviceNetへ接続するための変換器

COM-JL

  • 弊社SRZシリーズ、FBシリーズをMODBUS/TCPへ接続するための変換器

COM-JG

  • 弊社FBシリーズをPROFIBUSへ接続するための変換器
  • 通信
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

COM-JC
Ethernet(CC-Link)通信変換器

■CC-LinkへSRZシリーズ、FBシリーズを接続するための通信変換器です。

接続可能機種:SRZ(Z-TIO-A / Z-TIO-B、Z-DIO)

       FB100 / FB400 / FB900

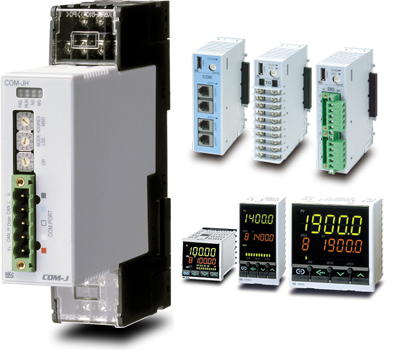

COM-JH
DeviceNet通信変換器

■DeviceNetへSRZシリーズ、FBシリーズを接続するための通信変換器です。

接続可能機種:SRZ(Z-TIO-A / Z-TIO-B、Z-DIO)

       FB100 / FB400 / FB900

DeviceNet EDSファイルはこちら

COM-JL
Ethernet(MODBUS/TCP)通信変換器

■Ethernet(MODBUS/TCP)へSRZシリーズ、FBシリーズを接続するための通信変換器です。

接続可能機種:SRZ(Z-TIO-A / Z-TIO-B、Z-DIO)

       FB100 / FB400 / FB900

COM-JG
PROFIBUS通信変換器

■PROFIBUSへFBシリーズを接続可能するための通信変換器です。

接続可能機種:FB100 / FB400 / FB900

PROFIBUS GSDファイルはこちら

主な仕様

COM-JCCC-Link

ネットワーク通信

  • 通信形態:CC-Link Ver.2.00/Ver.1.10に対応
  • 通信速度:156 kbps, 625 kbps, 2.5 Mbps, 5 Mbps, 10 Mbps
  • 局  番:1~61(4局占有1倍、4局占有2倍、4局占有4倍、1~64(1局占有1倍)

※4局占有4倍は、SRZのみ対応

コントローラ通信

  • インターフェース:RS-485
  • プロトコル:MODBUS-RTU
  • 通信速度:9600 bps, 19200 bps, 38400 bps
  • 最大接続点数:31台

一般仕様

  • 電源電圧:定格 DC 24V
  • 許容周囲温度:-10~+50℃
  • 質量:約220g
  • 安全規格:UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1

CEマーキング:低電圧指令(LVD) EN61010-1

EMC指令 EN61326-1

RCM EN55011



COM-JHDeviceNet

ネットワーク通信

  • プロトコル:DeviceNET準拠
  • 通信方式:マルチドロップ方式、T分岐方式

※終端抵抗(121Ω,1/4W)が必要

  • 通信速度:125 kbps, 250 kbps, 500 kbps
  • 誤り制御:CRCエラー、ノードアドレス(MAC ID)重複チェック
  • 最大ノード数:64(マスタを含む)

コントローラ通信

  • インターフェース:RS-485
  • プロトコル:MODBUS-RTU
  • 通信速度:9600 bps, 19200 bps, 38400 bps
  • 最大接続点数:31台

一般仕様

  • 電源電圧:定格 DC 24V
  • 許容周囲温度:-10~+50℃
  • 質量:オープンコネクタタイプ 約170g、マイクロコネクタタイプ 約220g
  • 安全規格:UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1
CEマーキング:低電圧指令(LVD) EN61010-1

EMC指令 EN61326-1

RCM EN55011



COM-JLMODBUS/TCP

ネットワーク通信

  • 物理層:Ethernet 10BASE-T/100BASE-TX 自動認識
  • アプリケーション層:MODBUS/TCP
  • 通信データ:MODBUS メッセージフォーマットに準拠

コントローラ通信

  • インターフェース:EIA規格 RS-485準拠
  • プロトコル:MODBUS-RTU
  • 通信速度:9600 bps, 19200 bps, 38400 bps
  • 最大接続点数:31台

一般仕様

  • 電源電圧:定格 DC 24V
  • 許容周囲温度:-10~+50℃
  • 質量:約180g
  • 安全規格:UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1
CEマーキング:低電圧指令(LVD) EN61010-1

EMC指令 EN61326-1

RCM EN55011



COM-JGPROFIBUS

ネットワーク通信

  • プロトコル:PROFIBUS-DP
  • 通信速度:9600 bps, 19200 bps, 93.75 kbps, 187.5 kbps, 500 kbps, 1.5 Mbps, 12 Mbps
  • 接続ノード数:1~126

コントローラ通信

  • インターフェース:RS-485準拠
  • プロトコル:MODBUS-RTU
  • 通信速度:9600 bps, 19200 bps, 38400 bps
  • 最大接続点数:31台

一般仕様

  • 電源電圧:定格 DC 24V
  • 許容周囲温度:-10~+50℃
  • 質量:約170g
  • 安全規格:UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1
CEマーキング:低電圧指令(LVD) EN61010-1

EMC指令 EN61326-1

RCM EN55011

外形寸法

(単位:mm)



型式/価格

COM-JC





COM-JH





COM-JL





COM-JG
