モジュール型調節計

モジュール型調節計(プロセス/温度調節計)
SR Mini HG SYSTEM(H-PCP-G / H-LNK-A)

  • CC-Linkに接続可能
  • 測定精度:±0.3% of スパン(汎用型)、±0.1% of スパン(高精度型)
  • サンプリング周期:0.5秒(汎用型)、0.1秒(高精度型)
  • CT入力モジュールを接続可能
  • 温度制御
  • プロセス制御
  • 多点制御
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

多点温度制御・モニタリングシステムをCC-Link上に構成可能

■CC-Linkマスタ局とプログラムレス接続が可能です。

※接続可能な機能モジュール:

 ・温度制御モジュール(H-TIO-A,B,C,D,E,F,G,H,J)

 ・電流検出器入力モジュール(H-CT-A)

主な仕様

構成機器一覧については「SR Mini HG SYSTEM」を参照してください。

H-PCP-Gモジュール

  • 基本機能
    データ管理機能:運転データ、システムデータ
    ユニット診断機能:機能モジュール構成チェック
  • デジタル出力
    フェイル出力(1点):リレー接点出力 1a接点
    デジタル出力(4点):

1)リレー接点出力 1a接点
2)オープンコレクタ出力 DC12/24V

  • 出力の種類:第1・2温度警報(ALM1・2)
  • 通信機能
    通信方式:RS-422A / RS-232C
    プロトコル:ANSI X3.28(1976)2.5 B1



<一般仕様>

  • 電源電圧(定格):DC24V
  • 許容周囲温度:0~50℃
  • 質量:約320g
  • 安全規格:UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1
CEマーキング:低電圧指令(LVD)EN61010-1

EMC指令 EN61326-1

RCM EN55011



H-LNK-Aモジュール

  • モジュールの種別:リモートデバイス局
  • 占有局数:4局占有
  • 伝送速度:156k、625k、2.5M、5M、10Mbps ※伝送速度により最大伝送距離が異なる
  • 通信項目:
    1)リモートリレー

第1警報状態、第2警報状態、バーンアウト状態、ヒータ断線警報状態、PID/AT状態、制御停止/開始

2)リモートレジスタ(読み出し専用)

温度測定値、加熱側操作出力値、冷却側操作出力値、電流検出器入力測定値、制御停止/開始状態、小数点位置、設定値モニタ、制御ループ断線警報状態、エラーコー

3)リモートレジスタ(読み出し/書き込み)

温度設定値、PID/AT切換、加熱側比例体帯、冷却側比例帯、積分時間、微分時間、制御応答パラメータ、PVバイアス、第1警報設定値、第2警報設定値、加熱側比例周期、冷却側比例周期、オーバーラップ/デッドバンド、ヒータ断線警報設定値、運転モード切換、メモリエリア番号、オート/マニュアル切換、マニュアル出力値、LBA使用選択、LBA時間、LBAデッドバンド

  • リモートレジスタのチャネル仕様:16チャネル仕様、8チャネル仕様



<一般仕様>

  • 許容周囲温度:0~50℃
  • 質量:約200g
  • 安全規格:UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1
CEマーキング:低電圧指令(LVD)EN61010-1

EMC指令 EN61326-1

外形寸法

(単位:mm)



※各機能モジュールの外形寸法は「SR Mini HG SYSTEM」を参照してください。



電源/CPUモジュールモジュール(H-PCP-G)







H-LNK-Aモジュール

型式/価格

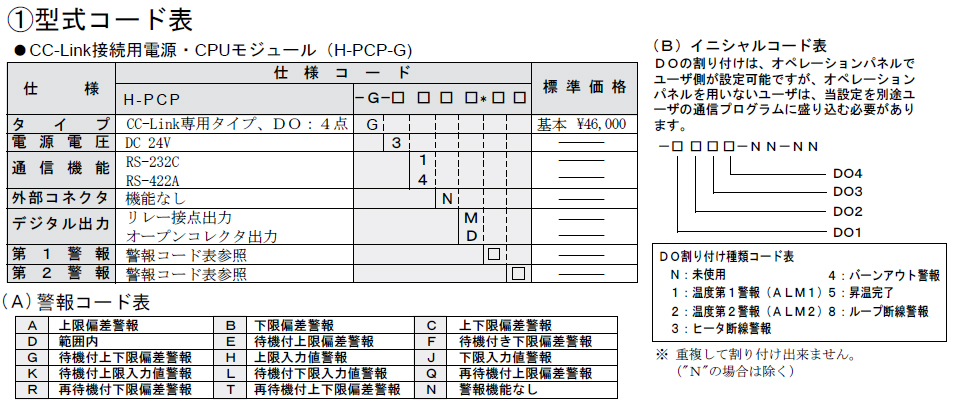

電源/CPUモジュールモジュール(H-PCP-G)

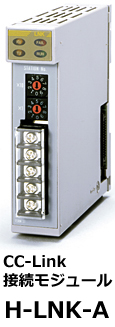

H-LNK-Aモジュール
