デジタル指示調節計

デジタル指示調節計(温度調節計)
SA100

  • 測定精度:表示値の±0.3%
  • サンプリング周期:0.5秒
  • DINレール取付タイプ(パネル取付も可能)
  • プラグイン構造
  • 温度
ダウンロード
  • 主な特長
  • 主な仕様
  • 外形寸法
  • 型式/価格

主な特長

DINレール取付型温度調節計

■制御盤内のDINレールにコンパクトに設置できます。

■端子台ソケットが脱着できるためメンテナンスが容易です。

制御状態判別型セルフチューニング機能搭載

■制御が乱れたと判断した場合に自動的にPID定数をチューニングします。

■オートチューニング機能も搭載。

2点の出力を制御出力、警報出力、アナログ伝送出力に割付可能

■出力の割付により温度調節計、警報器、過昇防止器などとして使用できます。

主な仕様

  • 入力点数:1点

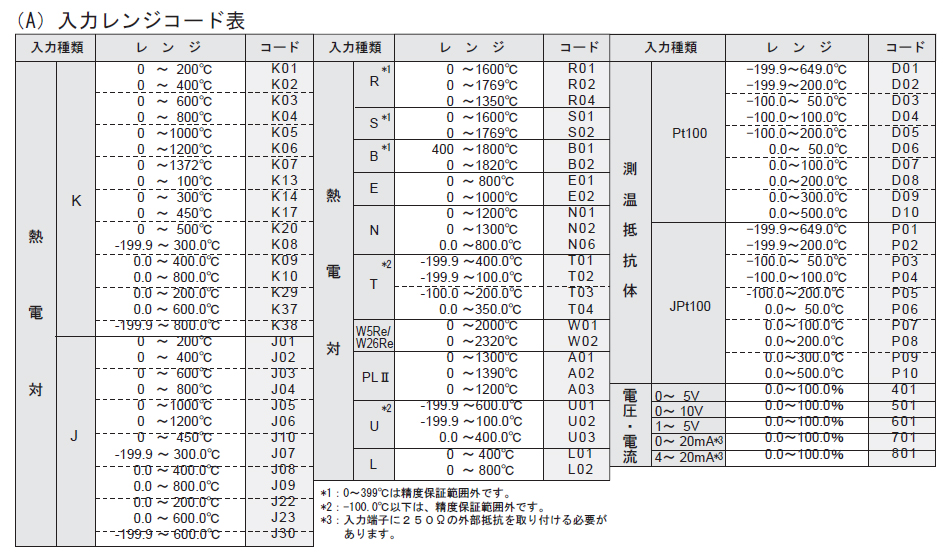

  • 入力の種類 ※入力範囲は入力レンジコード表(型式・価格)を参照
    熱電対:K, J, T, S, R, E, B, N, W5Re/W26Re, U, L, PLII
    測温抵抗体:Pt100, JPt100
    直流電圧:DC0~5V, DC1~5V
    直流電流:DC0~20mA, DC4~20mA ※250Ω外部抵抗が必要
  • サンプリング周期:0.5秒
  • 測定精度:±(表示値の0.3%+1digit) ※入力・レンジにより異なります
  • 出力1(OUT1)※制御出力、警報出力、アナログ出力から割付
    1)リレー接点出力:1a接点
    2)SSR駆動用電圧パルス出力:DC0/12V
    3)電流出力:DC0~20mA, DC4~20mA



<オプション仕様>

  • 出力2(OUT2)※制御出力、警報出力から割付
    1)リレー接点出力:1a接点
    2)SSR駆動用電圧パルス出力:DC0/12V
  • 警報機能(最大2点):温度警報、制御ループ断線警報
  • 外部接点入力(最大2点):RUN/STOP切換またはSV1/SV2切換
  • 通信機能:通信方式 RS-485



<一般仕様>

  • 電源電圧(定格):AC100~240V / AC24V / DC24V
  • 許容周囲温度:0~50℃
  • 質量:約120g(ソケット含まず)
  • 安全規格:UL UL61010-1

cUL CAN/CSA-22.2 NO.61010-1

CEマーキング:低電圧指令(LVD)  EN61010-1

EMC指令 EN61326-1

RCM EN55011

外形寸法

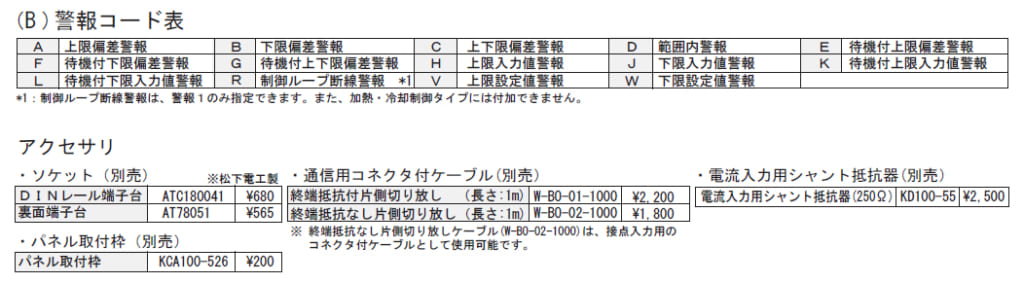

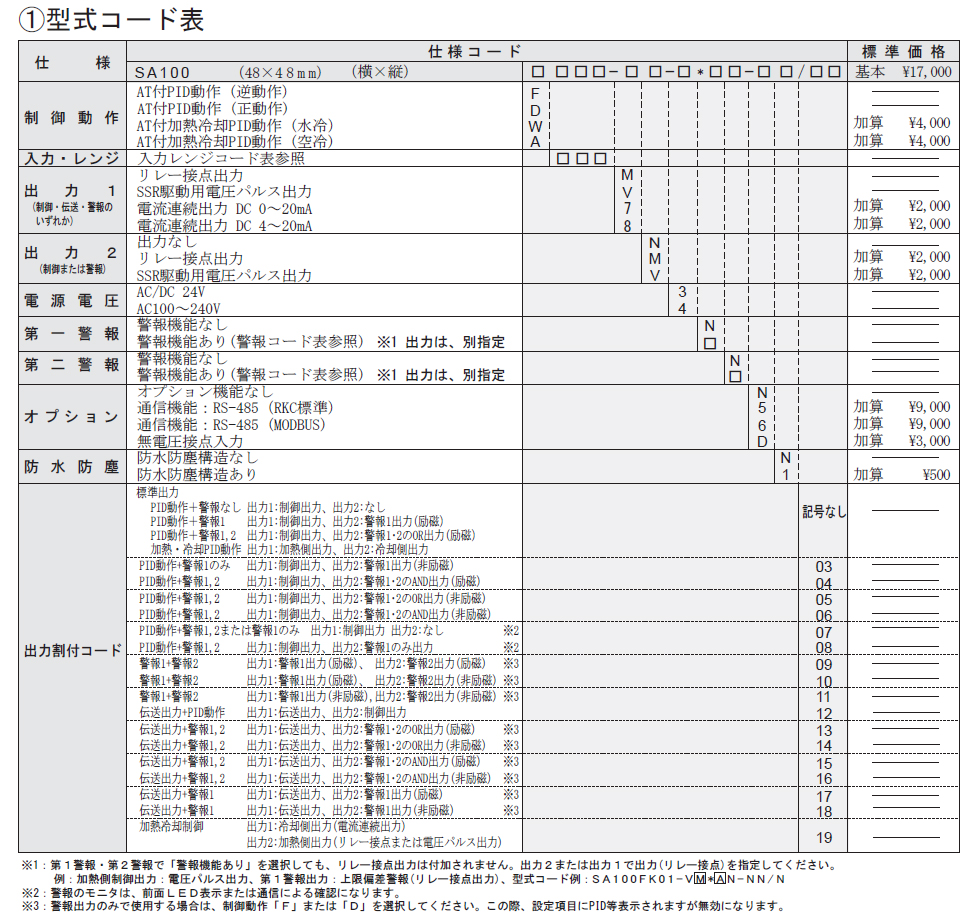

型式/価格
